本技術涉及家用電梯,具體是一種應用于電梯的節能空氣清潔系統。
背景技術:
1、家用電梯是指安裝在私人住宅中,僅供單一家庭成員使用的電梯,也可以安裝在非單一家庭使用的建筑物內,作為單一家庭進入其住所的工具。
2、現有的電梯轎廂對流效果并不太理想,當人多時,轎廂內空氣就會變得非常悶熱,尤其會造成老人和小孩子的呼吸困難。
技術實現思路
1、本實用新型的目的在于:為了解決現有通風系統的對流效果并不太理想,當人多時,轎廂內空氣就會變得非常悶熱,尤其會造成老人和小孩子呼吸困難的問題,提供一種應用于電梯的節能空氣清潔系統。
2、為實現上述目的,本實用新型提供如下技術方案:一種應用于電梯的節能空氣清潔系統,包括:電梯轎廂和設于電梯轎廂內部的通風組件,所述通風組件包括開設于電梯轎廂頂部的進風口、設于電梯轎廂底部兩側的排風口、設于進風口內部的空氣過濾器、設于進風口一側的風管和設于風管一側的風泵。
3、作為本實用新型再進一步的方案:所述電梯轎廂內側頂部固設有負氧離子檢測儀,所述負氧離子檢測儀一側設有紅外傳感儀,所述電梯轎廂頂部外側設有空氣清潔裝置,所述紅外傳感儀與電梯轎廂固定連接,所述空氣清潔裝置與電梯轎廂固定連接。
4、作為本實用新型再進一步的方案:所述空氣過濾器包括卡接于進風口內部的殼體、卡接于殼體內部的防塵網以及設于防塵網一側的止水板。
5、作為本實用新型再進一步的方案:所述排風口頂部固設有排風網板,所述排風口底部固設有吸濕盒,所述吸濕盒內部設有活性炭板,所述活性炭板與吸濕盒卡接。
6、作為本實用新型再進一步的方案:所述止水板由多組相同形狀的擋水塊組成,所述擋水塊的高度逐漸下降,所述擋水塊的底部固設有接水槽,所述接水槽遠離擋水塊一側開設有排水孔。
7、作為本實用新型再進一步的方案:所述進風口底部卡接有進風網板,所述電梯轎廂內側壁固設有電梯控制器。
8、作為本實用新型再進一步的方案:所述風管與電梯轎廂通過進風口卡接,所述進風口通過風管與風泵相連,形成空氣的流通路徑。
9、與現有技術相比,本實用新型的有益效果是:
10、本實用新型中通過電梯轎廂和通風組件的設置,通風組件通過風泵產生負壓,使電梯轎廂外部的新鮮空氣經進風口進入,進風口內部設有空氣過濾器,能夠攔截并去除空氣中的塵埃、細菌等有害物質,確保進入轎廂的空氣質量,然后經過過濾的新鮮空氣通過風管進入電梯轎廂內部,為乘客提供清新的乘坐環境,電梯轎廂底部的排風口將轎廂內的污濁空氣排出,形成空氣的有效流通。

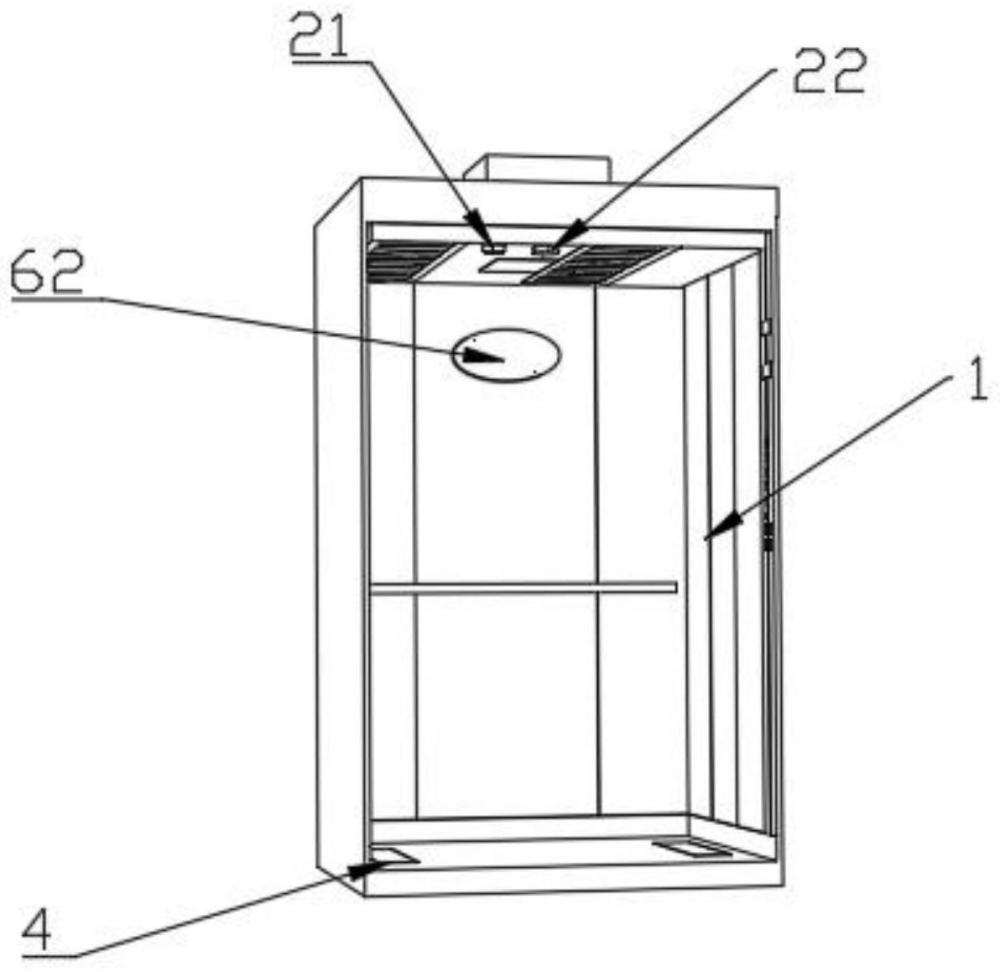

1.一種應用于電梯的節能空氣清潔系統,其特征在于,包括:電梯轎廂(1)和設于電梯轎廂(1)內部的通風組件(2),所述通風組件(2)包括開設于電梯轎廂(1)頂部的進風口(3)、設于電梯轎廂(1)底部兩側的排風口(4)、設于進風口(3)內部的空氣過濾器(5)、設于進風口(3)一側的風管(6)和設于風管(6)一側的風泵(7);
2.根據權利要求1所述的一種應用于電梯的節能空氣清潔系統,其特征在于,所述空氣過濾器(5)包括卡接于進風口(3)內部的殼體(31)、卡接于殼體(31)內部的防塵網(32)以及設于防塵網(32)一側的止水板(33)。
3.根據權利要求2所述的一種應用于電梯的節能空氣清潔系統,其特征在于,所述排風口(4)頂部固設有排風網板(41),所述排風口(4)底部固設有吸濕盒(42),所述吸濕盒(42)內部設有活性炭板(43),所述活性炭板(43)與吸濕盒(42)卡接。
4.根據權利要求3所述的一種應用于電梯的節能空氣清潔系統,其特征在于,所述止水板(33)由多組相同形狀的擋水塊(51)組成,所述擋水塊(51)的高度逐漸下降,所述擋水塊(51)的底部固設有接水槽(52),所述接水槽(52)遠離擋水塊(51)一側開設有排水孔(53)。
5.根據權利要求4所述的一種應用于電梯的節能空氣清潔系統,其特征在于,所述進風口(3)底部卡接有進風網板(61),所述電梯轎廂(1)內側壁固設有電梯控制器(62)。
6.根據權利要求5所述的一種應用于電梯的節能空氣清潔系統,其特征在于,所述風管(6)與電梯轎廂(1)通過進風口(3)卡接,所述進風口(3)通過風管(6)與風泵(7)相連,形成空氣的流通路徑。
