本技術涉及家用電器領域，特別涉及一種具有手持抽氣組件的真空保鮮機。

背景技術：

1、真空保鮮機是利用抽真空組件對真空容器（如保鮮袋和保鮮盒等）進行抽真空，再通過熱封組件對真空包裝袋的袋口進行熱封，防止真空包裝袋內的食物因接觸空氣而氧化或變質，能夠有效抑制各種細菌和霉菌的滋生，由此達到延長保質期的效果。

2、現有市場上的真空保鮮機大多應用范圍單一，僅能對單一品種的保鮮容器進行抽真空，但是市場上現有的保鮮容器多種多樣，既包括保鮮袋，又包括各種各樣的保鮮盒、保鮮瓶等，因此需要開發一款應用范圍廣，又操作方便的真空保鮮機來應對市場需求。

技術實現思路

1、本實用新型提供一種具有手持抽氣組件的真空保鮮機，其主要目的在于解決現有真空保鮮機應用范圍單一，無法適應多元化的保鮮容器需求的問題。

2、本實用新型采用如下技術方案：

3、一種具有手持抽氣組件的真空保鮮機，包括機體，所述機體內設有抽真空組件；還包括可拆卸地設置于所述機體的手持機，該手持機包括殼體、抽氣嘴、進氣管和連接管，所述殼體內設有一進氣管，所述抽氣嘴設置于所述殼體端部，用于連通所述進氣管和保鮮容器，所述連接管的一端連通于所述進氣管，另一端連通于所述抽真空組件。

4、進一步，所述抽氣嘴內設有用于連接保鮮容器的抽氣管，并設有連通于所述抽氣管的存儲腔；所述進氣管連通于所述存儲腔內。

5、進一步，所述殼體內設有可自動封堵或開啟所述進氣管的封堵機構。

6、進一步，所述封堵機構包括浮標、導向組件和堵頭，所述浮標通過導向組件可上下升降地設置于殼體內，用于根據存儲腔內的液面高度帶動所述堵頭封堵或開啟所述進氣管。

7、進一步，所述導向組件包括套筒和限位塊，所述套筒固設于所述殼體內，且套筒兩側設有導向槽；所述浮標裝設于所述套筒內，且浮標兩側穿過所述導向槽后設有所述限位塊。

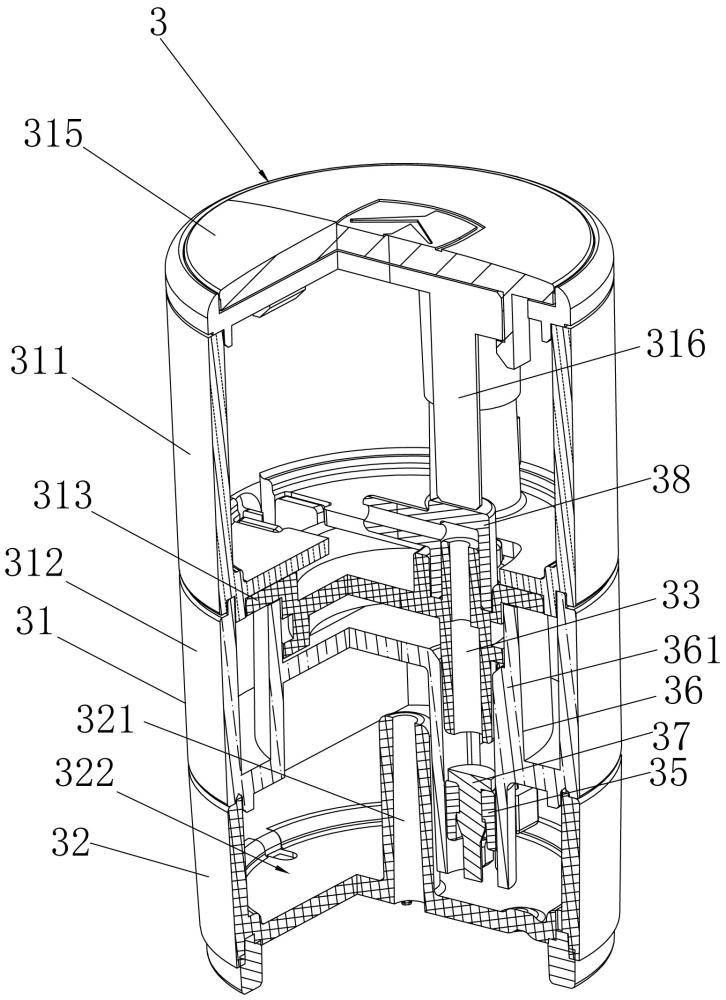

8、進一步，所述殼體包括可拆卸連接的上殼體和下殼體，所述下殼體連通于所述存儲腔內，并設有所述進氣管；所述上殼體內設有用于連接所述進氣管和連接管的轉接頭。

9、進一步，所述上殼體拆卸地設有一蓋體，所述蓋體底部設有與所述轉接頭相互抵接的固定柱。

10、進一步，所述機體設有一安裝部，并在安裝板旁側設有一收納槽，所述手持機可拆卸地設置于所述安裝部，所述連接管收容于所述收納槽內。

11、進一步，所述機體內設有第一磁吸部，所述手持機內設有與第一磁吸部相配合的第二磁吸部。

12、和現有技術相比，本實用新型產生的有益效果在于：

13、1、本實用新型的手持機可用于保鮮盒或保鮮瓶等其保鮮容器的抽真空處理，使用靈活方便，有效地彌補了現有真空保鮮機的不足，使其能夠適應市場多元化的保鮮容器需求。由于手持機內未設置抽真空組件，而是與機體共用一套抽真空組件，因此手持機的結構更加小巧輕便，設計更為合理。

14、2、本實用新型的手持機結構簡單、設計巧妙，抽真空時能夠?qū)崿F(xiàn)氣液分離，將食物中的液體積存于存儲腔內，從而避免液體進入機體損壞內部電路，有效地提高了設備的安全性。當存儲腔內的積液較多時，浮標會帶動堵頭自動封堵進氣管，從而提醒使用者及時對抽氣嘴中的積液進行清洗，此時使用者只需要將抽氣嘴從殼體上拆下來處理即可，操作簡單方便，實用性強。

技術特征：

1.一種具有手持抽氣組件的真空保鮮機，包括機體，所述機體內設有抽真空組件；其特征在于：還包括可拆卸地設置于所述機體的手持機，該手持機包括殼體、抽氣嘴、進氣管和連接管，所述殼體內設有一進氣管，所述抽氣嘴設置于所述殼體端部，用于連通所述進氣管和保鮮容器，所述連接管的一端連通于所述進氣管，另一端連通于所述抽真空組件。

2.如權利要求1所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述抽氣嘴內設有用于連接保鮮容器的抽氣管，并設有連通于所述抽氣管的存儲腔；所述進氣管連通于所述存儲腔內。

3.如權利要求2所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述殼體內設有可自動封堵或開啟所述進氣管的封堵機構。

4.如權利要求3所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述封堵機構包括浮標、導向組件和堵頭，所述浮標通過導向組件可上下升降地設置于殼體內，用于根據存儲腔內的液面高度帶動所述堵頭封堵或開啟所述進氣管。

5.如權利要求4所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述導向組件包括套筒和限位塊，所述套筒固設于所述殼體內，且套筒兩側設有導向槽；所述浮標裝設于所述套筒內，且浮標兩側穿過所述導向槽后設有所述限位塊。

6.如權利要求2所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述殼體包括可拆卸連接的上殼體和下殼體，所述下殼體連通于所述存儲腔內，并設有所述進氣管；所述上殼體內設有用于連接所述進氣管和連接管的轉接頭。

7.如權利要求6所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述上殼體拆卸地設有一蓋體，所述蓋體底部設有與所述轉接頭相互抵接的固定柱。

8.如權利要求1所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述機體設有一安裝部，并在安裝板旁側設有一收納槽，所述手持機可拆卸地設置于所述安裝部，所述連接管收容于所述收納槽內。

9.如權利要求8所述的一種具有手持抽氣組件的真空保鮮機，其特征在于：所述機體內設有第一磁吸部，所述手持機內設有與第一磁吸部相配合的第二磁吸部。

技術總結
一種具有手持抽氣組件的真空保鮮機，涉及家用電器領域，包括機體，所述機體內設有抽真空組件；還包括可拆卸地設置于所述機體的手持機，該手持機包括殼體、抽氣嘴、進氣管和連接管，所述殼體內設有一進氣管，所述抽氣嘴設置于所述殼體端部，用于連通所述進氣管和保鮮容器，所述連接管的一端連通于所述進氣管，另一端連通于所述抽真空組件。本技術的手持機可用于保鮮盒或保鮮瓶等其保鮮容器的抽真空處理，使用靈活方便，有效地彌補了現有真空保鮮機的不足，使其能夠適應市場多元化的保鮮容器需求。由于手持機內未設置抽真空組件，而是與機體共用一套抽真空組件，因此手持機的結構更加小巧輕便，設計更為合理。

技術研發人員：周義允
受保護的技術使用者：廈門優爾智能科技股份有限公司
技術研發日：20240428
技術公布日：2025/4/28
