本技術涉及污泥處理，具體涉及一種污泥處理罐。

背景技術：

1、目前，隨著我國經濟和社會事業的全面發展，國家對于環境保護的要求也日益提高，隨之發展的城市污水處理廠也在日益增多。

2、在污泥進行堆肥時，需要向罐體內加入秸稈、蘑菇、花生殼、或稻殼等有機物料，可是秸稈、蘑菇、花生殼、或稻殼需要提前打碎再運至進料口開始添加，這個過程不僅影響效率還浪費不必要的人力和物質資源。

技術實現思路

1、鑒于上述現有污泥處理罐存在的問題，提出了本實用新型。

2、因此，本實用新型目的是提供一種污泥處理罐，解決了污泥堆肥時，需要將有機物料提前打碎再運至進料口開始添加的問題。

3、為了實現上述目的，本實用新型提供如下技術方案：

4、一種污泥處理罐，包括罐體，所述罐體頂部固定設有進料箱，所述進料箱頂部轉動設有箱蓋，所述進料箱頂部固定設有轉動槽，所述轉動槽內固定設有兩個扭力彈簧，兩個所述扭力彈簧一端固定連接箱蓋，所述罐體頂部固定設有第一電機，所述第一電機輸出端固定設有旋轉桿，所述旋轉桿一端轉動連接罐體底部，所述旋轉桿桿壁固定設有多個攪拌槳，所述進料箱一側壁固定設有u形板，所述u形板一側壁固定設有第二電機，所述第二電機輸出端固定設有第一齒輪，所述第一齒輪一側嚙合設有第二齒輪，所述第一齒輪和第二齒輪一側均固定設有轉軸，所述轉軸桿壁上固定設有棘輪,所述罐體底部固定開設有開口，所述開口一側固定設有阻擋槽，所述阻擋槽內設有阻擋裝置。

5、優選的，所述罐體一側固定設有吸塵箱，所述吸塵箱頂部設有吸塵口，所述吸塵口固定連接在進料箱內側壁上。

6、優選的，所述阻擋裝置包括擋板和螺桿，所述罐體一側壁固定設有固定座，所述固定座內螺紋設有螺桿，所述螺桿一端轉動設有擋板。

7、優選的，所述阻擋操內側壁固定設有兩個刮板，兩個所述刮板與擋板滑動連接。

8、進一步地，所述箱蓋頂部固定設有把手。

9、優選的，所述罐體底部固定設有底座。

10、在上述技術方案中，本實用新型提供的技術效果和優點：

11、1、本實用新型，采用第二電機驅動齒輪對秸稈、蘑菇、花生殼、或稻殼等有機物料進行打碎，為了提高效率減少人力和物質資源的浪費，使用第二電機帶動轉軸上的棘輪對秸稈、蘑菇、花生殼、或稻殼等有機物料進行直接打碎，且棘輪還能打碎污泥中的固體物，防止固體物損壞攪拌槳或堵住開口處，此裝置功能齊全還結構簡單，且減少工作人員熟悉裝置時間，能很快進行工作。

12、2、本實用新型，采用阻擋裝置對開口處進行阻擋，為了使秸稈、蘑菇、花生殼、或稻殼等有機物料和污泥進行充分融合攪拌，使用擋板對開口進行阻擋，在攪拌勻后搖動搖把帶動螺桿轉動，將擋板拉近阻擋槽中，打開開口，進行后續對污泥發酵處理，為了避免污泥進入阻擋槽，在阻擋槽內設有刮板，將擋板上的污泥刮除。

技術特征：

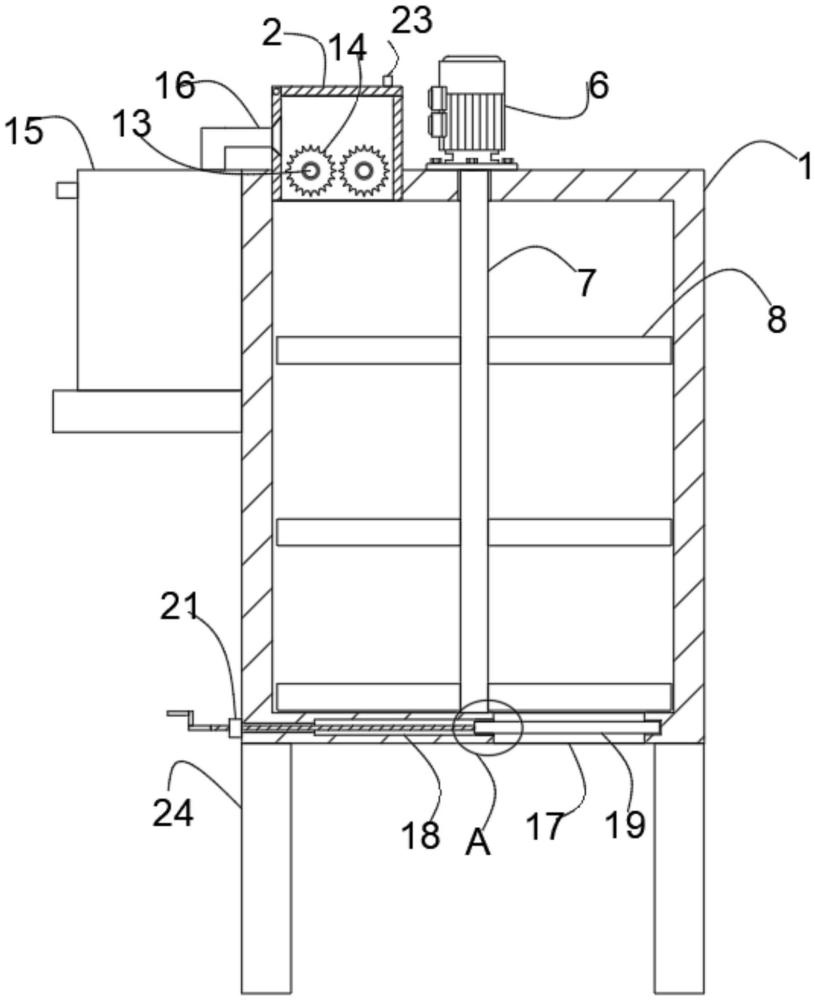

1.一種污泥處理罐，包括罐體(1)，其特征在于，所述罐體(1)頂部固定設有進料箱(2)，所述進料箱(2)頂部轉動設有箱蓋(3)，所述進料箱(2)頂部固定設有轉動槽(4)，所述轉動槽(4)內固定設有兩個扭力彈簧(5)，兩個所述扭力彈簧(5)一端固定連接箱蓋(3)，所述罐體(1)頂部固定設有第一電機(6)，所述第一電機(6)輸出端固定設有旋轉桿(7)，所述旋轉桿(7)一端轉動連接罐體(1)底部，所述旋轉桿(7)桿壁固定設有多個攪拌槳(8)，所述進料箱(2)一側壁固定設有u形板(9)，所述u形板(9)一側壁固定設有第二電機(10)，所述第二電機(10)輸出端固定設有第一齒輪(11)，所述第一齒輪(11)一側嚙合設有第二齒輪(12)，所述第一齒輪(11)和第二齒輪(12)一側均固定設有轉軸(13)，所述轉軸(13)桿壁上固定設有棘輪(14),所述罐體(1)底部固定開設有開口(17)，所述開口(17)一側固定設有阻擋槽(18)，所述阻擋槽(18)內設有阻擋裝置。

2.根據權利要求1所述的一種污泥處理罐，其特征在于，所述罐體(1)一側固定設有吸塵箱(15)，所述吸塵箱(15)頂部設有吸塵口(16)，所述吸塵口(16)固定連接在進料箱(2)內側壁上。

3.根據權利要求1所述的一種污泥處理罐，其特征在于，所述阻擋裝置包括擋板(19)和螺桿(20)，所述罐體(1)一側壁固定設有固定座(21)，所述固定座(21)內螺紋設有螺桿(20),所述螺桿(20)一端轉動設有擋板(19)。

4.根據權利要求1所述的一種污泥處理罐，其特征在于，所述阻擋操內側壁固定設有兩個刮板(22)，兩個所述刮板(22)與擋板(19)滑動連接。

5.根據權利要求1所述的一種污泥處理罐，其特征在于，所述箱蓋(3)頂部固定設有把手(23)。

6.根據權利要求1所述的一種污泥處理罐，其特征在于，所述罐體(1)底部固定設有底座(24)。

技術總結
本技術公開了一種污泥處理罐，涉及污泥處理技術領域，包括罐體，罐體頂部固定設有進料箱，進料箱頂部轉動設有箱蓋，進料箱頂部固定設有轉動槽，轉動槽內固定設有兩個扭力彈簧，兩個扭力彈簧一端固定連接箱蓋，罐體頂部固定設有第一電機。本技術提供的采用第二電機驅動齒輪對秸稈、蘑菇、花生殼、或稻殼等有機物料進行打碎，為了提高效率減少人力和物質資源的浪費，使用第二電機帶動轉軸上的棘輪對秸稈、蘑菇、花生殼、或稻殼等有機物料進行直接打碎，且棘輪還能打碎污泥中的固體物，防止固體物損壞攪拌槳或堵住開口處，此裝置功能齊全還結構簡單，且減少工作人員熟悉裝置時間，能很快進行工作。

技術研發人員：劉彬
受保護的技術使用者：高剛
技術研發日：20240511
技術公布日：2025/4/28
