本技術涉及瓦楞紙箱加工，尤其涉及一種瓦楞紙箱貼標裝置。

背景技術：

1、瓦楞紙箱是一種常見的且應用范圍廣泛的包裝制品，它已經滲透進我們日常生活的方方面面。因為其應用范圍極其廣泛，所以它的用量也一直都是位居于各種包裝制品的前列。

2、在進行貼標過程中，為了保證標簽的美觀，需要保證標簽的粘貼位置固定，不同規格的瓦楞紙箱的粘貼部位不同，且在輸送進行貼標過程中，瓦楞紙箱發生偏移，進而導致后續的貼標偏移，影響整體美觀。

技術實現思路

1、本實用新型解決的問題在于提供一種瓦楞紙箱貼標裝置，解決了在進行貼標過程中，為了保證標簽的美觀，需要保證標簽的粘貼位置固定，不同規格的瓦楞紙箱的粘貼部位不同，且在輸送進行貼標過程中，瓦楞紙箱發生偏移，進而導致后續的貼標偏移，影響整體美觀的技術問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種瓦楞紙箱貼標裝置，包括輸送機構和貼標機構，所述貼標機構安裝在輸送機構上，所述輸送機構包括機架，所述機架內安裝有若干個輸送輥，所述機架內側且位于相鄰輸送輥之間水平安裝有兩個導桿，兩個所述導桿兩端均滑動安裝有限位板；

4、所述貼標機構包括支撐架，所述支撐架上安裝有上料座、導輥、分標板以及兩個輸料輥，所述分標板上安裝有導塊，所述支撐架上水平設置有導軌，且導軌上滑動安裝有滑座，所述滑座上滑動安裝有升降座，所述升降座底側安裝有吸盤。

5、優選的，所述機架外側安裝有第一電機，所述第一電機輸出端安裝有兩端螺紋方向相反的雙向螺紋桿，且雙向螺紋桿兩端分別與兩個限位板螺紋連接，所述雙向螺紋桿位于兩個導桿之間。

6、優選的，其中一個所述輸料輥通過第二電機工作實現旋轉輸料。

7、優選的，所述支撐架上安裝有第三電機，所述第三電機輸出端安裝有單向螺紋桿，且單向螺紋桿與滑座螺紋連接。

8、優選的，所述滑座上豎直安裝有氣壓缸，所述氣壓缸伸縮端與升降座連接。

9、本實用新型的有益效果是：通過第一電機工作帶動雙向螺紋桿旋轉，帶動與雙向螺紋桿螺紋連接的限位板沿著導桿移動，進而對不同規格的瓦楞紙箱進行居中裝夾固定，便于與貼標機構配合完成自動精準貼標，保證貼標位置精準，提高貼標效率。

技術特征：

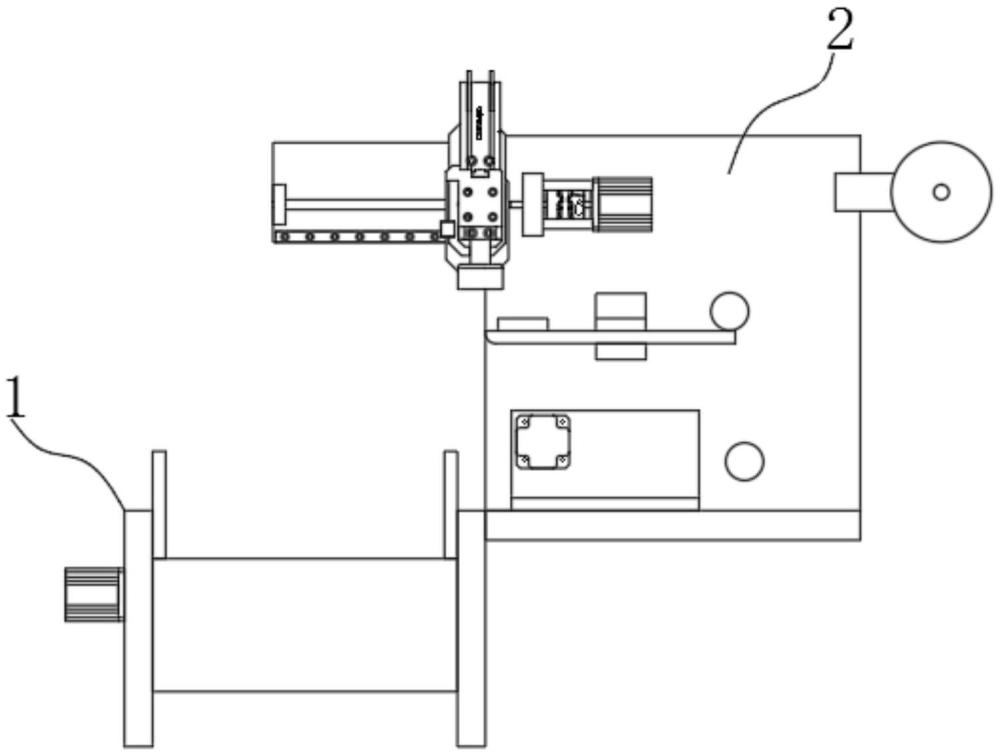

1.一種瓦楞紙箱貼標裝置，其特征在于，包括輸送機構(1)和貼標機構(2)，所述貼標機構(2)安裝在輸送機構(1)上，所述輸送機構(1)包括機架(3)，所述機架(3)內安裝有若干個輸送輥(4)，所述機架(3)內側且位于相鄰輸送輥(4)之間水平安裝有兩個導桿(6)，兩個所述導桿(6)兩端均滑動安裝有限位板(7)；

2.根據權利要求1所述的一種瓦楞紙箱貼標裝置，其特征在于，其中一個所述輸料輥(14)通過第二電機(15)工作實現旋轉輸料。

3.根據權利要求2所述的一種瓦楞紙箱貼標裝置，其特征在于，所述支撐架(9)上安裝有第三電機(18)，所述第三電機(18)輸出端安裝有單向螺紋桿(16)，且單向螺紋桿(16)與滑座(19)螺紋連接。

4.根據權利要求3所述的一種瓦楞紙箱貼標裝置，其特征在于，所述滑座(19)上豎直安裝有氣壓缸(20)，所述氣壓缸(20)伸縮端與升降座(21)連接。

技術總結
本技術涉及一種瓦楞紙箱貼標裝置，包括輸送機構和貼標機構，所述貼標機構安裝在輸送機構上，所述輸送機構包括機架，所述機架內安裝有若干個輸送輥，所述機架內側且位于相鄰輸送輥之間水平安裝有兩個導桿，兩個所述導桿兩端均滑動安裝有限位板；通過第一電機工作帶動雙向螺紋桿旋轉，帶動與雙向螺紋桿螺紋連接的限位板沿著導桿移動，進而對不同規格的瓦楞紙箱進行居中裝夾固定，便于與貼標機構配合完成自動精準貼標，保證貼標位置精準，提高貼標效率。

技術研發人員：李建,孔翠云,李迪,孔德焱
受保護的技術使用者：棗莊市恒祥紙制品有限公司
技術研發日：20240604
技術公布日：2025/4/28
