本技術涉及封口機設備，具體涉及一種具有產品固定結構的單頭封口機。

背景技術：

1、隨著社會經濟的不斷發展，人們的生活水平不斷提高，科技也不斷地發展創新，越來越多的高科技產品被研發出，使人們的勞動力得到更多的解放，封口機是一種在包裝容器盛裝產品后，對容器進行封口的機械，產品封口后更容易保存。

2、現有的封口機在使用中不具有較為穩定的產品固定結構，例如申請號為cn201920809767.7公開的一種單頭螺紋封口機。現有的該類封口機在使用時缺少能夠提高對產品進行穩固的結構，缺少產品的穩定性就會影響產品在封口時的品質，同時還會增加人工干預工作，不僅會增加手動調整的次數還會增加因人工干預對產品產生的影響，也會降低該類設備對于封口機工作的生產效率。

3、因此，發明一種具有產品固定結構的單頭封口機來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的是提供一種具有產品固定結構的單頭封口機，以解決技術中在使用中不具有較為穩定的產品固定結構的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種具有產品固定結構的單頭封口機，包括機架、封口機本體、控制器和操作架，所述機架的上方一側固定安裝有封口機本體，所述封口機本體的前端設置有控制器，所述封口機本體的前端下方設置有操作架，所述操作架的下方和機架的上方之間設置有傳動架，所述傳動架的下方兩側均固定安裝有支撐架，所述傳動架的下方一側安裝有機箱，所述傳動架的表面兩側均設置有產品固定結構；

3、所述產品固定結構包括固定底座、限位欄、夾板和彈簧，所述固定底座的正上方設置有限位欄，所述限位欄的內側四面均設置有夾板，所述夾板外壁中部與限位欄的內側之間連接有彈簧，所述夾板的表面安裝有防滑墊，所述固定底座的內底面固定安裝有內圈。

4、優選的，所述機架表面上方固定安裝有支撐臺，所述支撐臺的表面兩側均開設有定位槽，所述定位槽的內部貫穿安裝有定位塊，所述定位塊的頂部與傳動架底面一側固定連接。

5、優選的，所述操作架的前側下方安裝有封裝架，所述封裝架的底面中部設置有封頭，所述封頭的底面下方設置有加熱頭。

6、優選的，所述封裝架下方加熱頭的位置與傳動架的位置相對應，所述加熱頭通過傳動架對產品固定結構的傳動進行位置對應。

7、優選的，所述傳動架為環繞型設置，所述傳動架的外圍和內圍邊緣均安裝有防擋板，所述傳動架的表面設置有傳動軌。

8、優選的，所述傳動軌的形狀與傳動架的形狀相同，所述傳動軌的下方安裝有傳動電機，所述傳動電機位于機箱的外部一側。

9、在上述技術方案中，本實用新型提供的技術效果和優點：

10、該具有產品固定結構的單頭封口機，產品通過產品固定結構進行位置穩固，產品底部與固定底座接觸，固定底座內底面設置有內圈，且內圈設置有兩個，內側的內圈高度低于外側內圈的高度，所以產品的擺放可以根據內圈的大小和高度需要進行選擇，以適應產品固定結構對于產品的固定效果；

11、當產品的底部通過固定底座定位穩定后，固定底座上方的限位欄對產品的中部或上部進行固定，限位欄的內側四面均設置有夾板，夾板外壁中部與限位欄的內側之間連接有彈簧，夾板的表面安裝有防滑墊，夾板對產品的上部進行夾持，彈簧的設置可以滿足產品本身的直徑大小要求，以加強產品固定結構對于產品固定夾持的適應性。

技術特征：

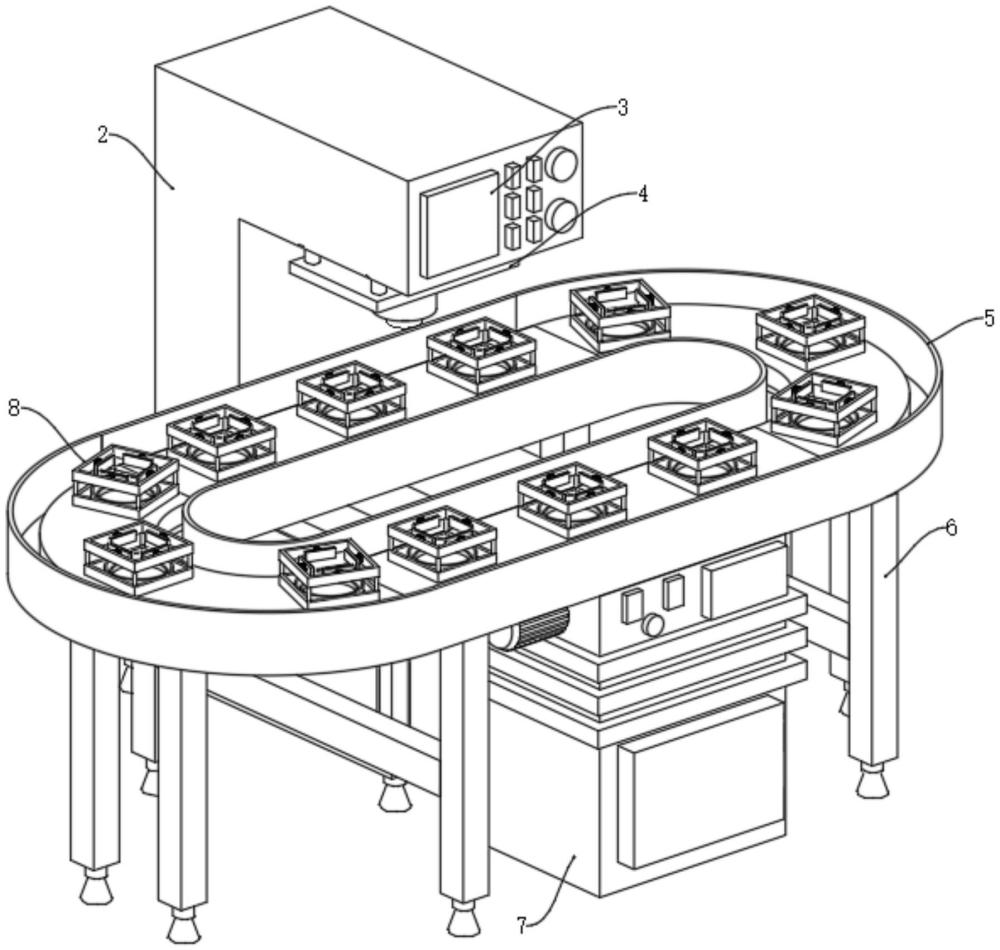

1.一種具有產品固定結構的單頭封口機，包括機架(1)、封口機本體(2)、控制器(3)、操作架(4)、傳動架(5)、支撐架(6)、機箱(7)和產品固定結構(8)，其特征在于，所述機架(1)的上方一側固定安裝有封口機本體(2)，所述封口機本體(2)的前端設置有控制器(3)，所述封口機本體(2)的前端下方設置有操作架(4)，所述操作架(4)的下方和機架(1)的上方之間設置有傳動架(5)，所述傳動架(5)的下方兩側均固定安裝有支撐架(6)，所述傳動架(5)的下方一側安裝有機箱(7)，所述傳動架(5)的表面兩側均設置有產品固定結構(8)；

2.根據權利要求1所述的一種具有產品固定結構的單頭封口機，其特征在于：所述機架(1)表面上方固定安裝有支撐臺(101)，所述支撐臺(101)的表面兩側均開設有定位槽(102)，所述定位槽(102)的內部貫穿安裝有定位塊(103)，所述定位塊(103)的頂部與傳動架(5)底面一側固定連接。

3.根據權利要求1所述的一種具有產品固定結構的單頭封口機，其特征在于：所述操作架(4)的前側下方安裝有封裝架(401)，所述封裝架(401)的底面中部設置有封頭(402)，所述封頭(402)的底面下方設置有加熱頭(403)。

4.根據權利要求3所述的一種具有產品固定結構的單頭封口機，其特征在于：所述封裝架(401)下方加熱頭(403)的位置與傳動架(5)的位置相對應，所述加熱頭(403)通過傳動架(5)對產品固定結構(8)的傳動進行位置對應。

5.根據權利要求1所述的一種具有產品固定結構的單頭封口機，其特征在于：所述傳動架(5)為環繞型設置，所述傳動架(5)的外圍和內圍邊緣均安裝有防擋板(501)，所述傳動架(5)的表面設置有傳動軌(502)。

6.根據權利要求5所述的一種具有產品固定結構的單頭封口機，其特征在于：所述傳動軌(502)的形狀與傳動架(5)的形狀相同，所述傳動軌(502)的下方安裝有傳動電機(503)，所述傳動電機(503)位于機箱(7)的外部一側。

技術總結
本技術公開了一種具有產品固定結構的單頭封口機，包括機架、封口機本體、控制器、操作架、傳動架、支撐架、機箱和產品固定結構，所述機架的上方一側固定安裝有封口機本體，所述封口機本體的前端設置有控制器，所述封口機本體的前端下方設置有操作架，所述操作架的下方和機架的上方之間設置有傳動架，所述傳動架的下方兩側均固定安裝有支撐架，所述傳動架的下方一側安裝有機箱，所述傳動架的表面兩側均設置有產品固定結構。該具有產品固定結構的單頭封口機可以根據內圈的大小和高度，對需要進行封口的產品進行選擇，以適應產品固定結構對于產品的固定效果。

技術研發人員：張輝,盧之發
受保護的技術使用者：淮安賽佰特自動化有限公司
技術研發日：20240611
技術公布日：2025/4/28
