本發明涉及溶脹紡絲，具體涉及一種溶脹紡絲系統。

背景技術：

1、紡絲溶液具有難壓縮性、粘彈性，在紡絲過程中，隨著計量泵的運轉，由計量泵輸出的紡絲溶液呈現周期性波動，這種波動不僅會降低纖維絲的均勻性，還會影響紡絲工藝的穩定性。

2、因此，亟待提供一種能夠穩定紡絲溶液壓力，提升纖維絲均勻性的溶脹紡絲系統。

技術實現思路

1、本發明的目的是為了克服現有技術存在的纖維絲不均勻性的問題，提供一種溶脹紡絲系統。

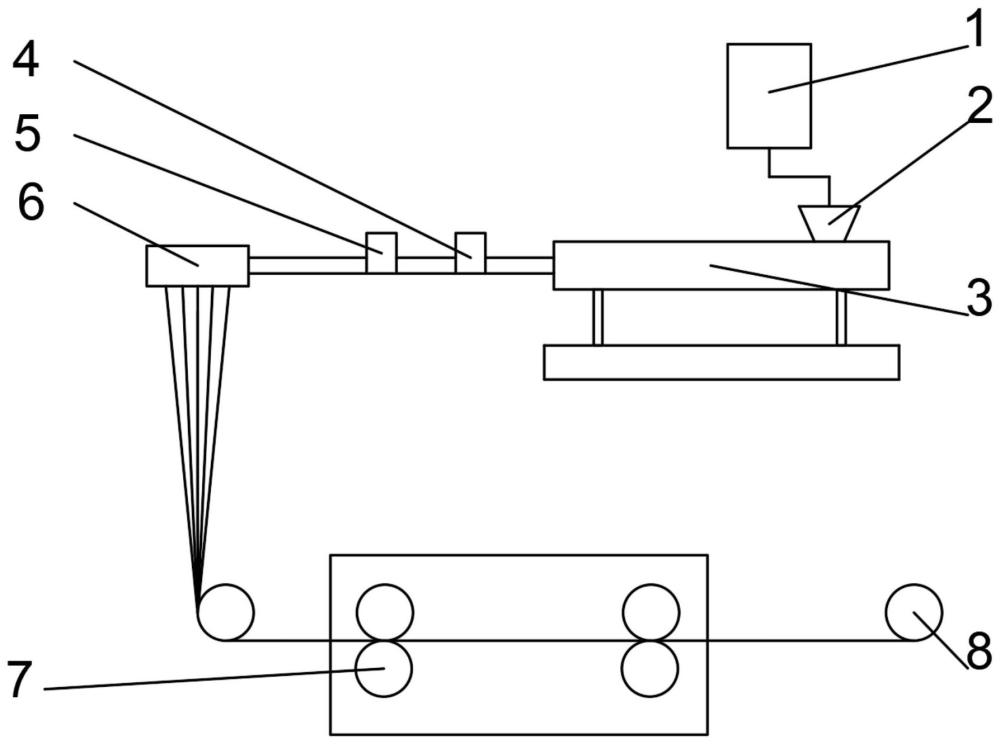

2、為了實現上述目的，本發明提供了一種溶脹紡絲系統，其中，所述系統包括依次相連的溶脹裝置1、加料料斗2、擠出機3、計量泵4、穩壓裝置5、紡絲箱體6、牽伸輥7和收卷機8；

3、其中，所述穩壓裝置5包括殼體51和設置在所述殼體51中的隔膜52，所述密封隔膜52將所述殼體51分為上腔體53和下腔體54；所述上腔體53中密封有緩沖氣，所述下腔體54中設置有進料口55和出料口56，其中，所述進料口55與所述計量泵4相連，所述出料口56與所述紡絲箱體6相連。

4、本發明中提供的溶脹紡絲系統，通過在計量泵和紡絲組件之間設置穩壓裝置，可利用上腔體吸收紡絲溶液中周期性波動的壓力，使紡絲溶液以恒定的壓力進入紡絲箱體，從而使得纖維絲的均勻性得以提升，能提高纖維絲的性能，增強纖維絲的市場競爭力。

技術特征：

1.一種溶脹紡絲系統，其特征在于：所述系統包括依次相連的溶脹裝置(1)、加料料斗(2)、擠出機(3)、計量泵(4)、穩壓裝置(5)、紡絲箱體(6)、牽伸輥(7)和收卷機(8)；

2.根據權利要求1所述的溶脹紡絲系統，其中，所述隔膜(52)的材質選自柔性聚合物。

3.根據權利要求2所述的溶脹紡絲系統，其中，所述柔性聚合物選自氟橡膠薄膜、聚酰亞胺薄膜、氫化丁腈橡膠薄膜、丁鈉橡膠薄膜中的一種或多種，優選為氟橡膠薄膜。

4.根據權利要求1-3中任意一項所述的溶脹紡絲系統，其中，所述上腔體(53)和下腔體(54)的體積比為1：0.5-1.5。

5.根據權利要求4所述的溶脹紡絲系統，其中，所述上腔體(53)和下腔體(54)的體積比為1：0.8-1.2。

6.根據權利要求1-5中任意一項所述的溶脹紡絲系統，其中，所述緩沖氣選自空氣、二氧化碳、氮氣、氬氣中的一種或多種，優選為氮氣。

7.根據權利要求1-6中任意一項所述的溶脹紡絲系統，其中，所述上腔體(53)中設置有注氣孔(57)、壓力檢測裝置(58)和任選的泄壓閥(59)。

8.根據權利要求1-7中任意一項所述的溶脹紡絲系統，其中，所述緩沖氣的壓力為pmid的80％-120％；其中，pmid為紡絲溶液的最大壓力和最小壓力的平均值。

9.根據權利要求8所述的溶脹紡絲系統，其中，所述緩沖氣的壓力為pmid的90-110％。

10.根據權利要求1-9中任意一項所述的溶脹紡絲系統，其中，所述進料口(55)和出料口(56)的橫截面積相同。

技術總結
本發明涉及溶脹紡絲技術領域，具體涉及一種溶脹紡絲系統，包括依次相連的溶脹裝置(1)、加料料斗(2)、擠出機(3)、計量泵(4)、穩壓裝置(5)、紡絲箱體(6)、牽伸輥(7)和收卷機(8)；其中，穩壓裝置(5)包括殼體(51)和設置在殼體(51)中的隔膜(52)，密封隔膜(52)將殼體(51)分為上腔體(53)和下腔體(54)；上腔體中密封有緩沖氣，下腔體(54)中設置有進料口(55)和出料口(56)；進料口(55)與計量泵(4)相連，出料口(56)與紡絲箱體(6)相連。本發明中提供的溶脹紡絲系統，通過設置穩壓裝置，可使紡絲溶液以恒定的壓力進入紡絲箱體，能顯著提高纖維絲的均勻性。

技術研發人員：肖昂,孔凡敏,蘇豪,李磊,吳小蓮,趙運生
受保護的技術使用者：中國石油化工股份有限公司
技術研發日：
技術公布日：2025/4/28
