本發明涉及煤炭輸送領域，尤其是一種電站輸煤皮帶異物檢查清理裝置。

背景技術：

1、在燃煤電廠及工業輸煤系統中，皮帶輸送機導料槽配套的負壓除塵設備對控制煤粉擴散至關重要。然而，現有技術在實際運行中暴露出顯著缺陷：當火車卸煤作業時，混雜在煤流中的編織袋碎片、塑料薄膜等異物極易隨煤流進入導料槽區域。此類輕質異物在皮帶尾部高速氣流作用下，易被吸入除塵器進風管道，造成進風口濾袋或管道局部堵塞，導致除塵系統負壓失衡，粉塵捕集效率驟降。

2、此狀態下，導料槽密封失效區域溢出的高濃度煤灰不僅直接污染作業環境，增加運行人員呼吸系統疾病風險，還會在輸煤棧橋內形成視覺遮蔽效應，嚴重干擾人工巡檢及視頻監控設備對皮帶跑偏、堵煤等異常工況的識別；更嚴重的是，操作人員試圖在皮帶運行期間清理導料槽內異物時，面臨機械卷入、高空墜落等多重安全威脅。

技術實現思路

1、因此，本發明所要解決的技術問題在于：現有的煤炭輸送過程中異物清理不及時導致設備容易出現故障的問題。

2、上述技術問題通過如下技術方案進行解決：本發明提出一種電站輸煤皮帶異物檢查清理裝置，防塵單元，包括導料槽、安裝于所述導料槽上方開口位置的護罩、設置于所述護罩居中位置的接料斗，以及用于將所述護罩與所述接料斗相連接的連接桿；

3、過濾單元，所述過濾單元包括濾袋和用于清理濾袋表面煤粉的脈沖控制儀；所述過濾單元安裝于所述護罩頂部開口位置，所述護罩頂部開口區域通過所述過濾單元形成負壓，進而實現對雜質的吸入；

4、所述過濾單元與所述接料斗位置相對應，所述接料斗用于存儲煤灰及雜質，所述接料斗內部安裝有壓力傳感器；

5、所述連接桿包括設置于所述連接桿底部的切割刀，所述切割刀能夠?qū)⑺芰媳∧みM(jìn)行破碎。

6、在本發明所述電站輸煤皮帶異物檢查清理裝置的一種優選實施方式中：

7、所述護罩內部安裝有隔板，所述隔板將所述護罩內部分隔為上、下兩個腔室；

8、所述接料斗位于下腔室內部，所述過濾單元位于上腔室內部；

9、所述隔板居中位置開設有通孔，所述通孔將上、下兩個腔室連通。

10、在本發明所述電站輸煤皮帶異物檢查清理裝置的一種優選實施方式中：所述接料斗為底部封閉和頂部開口的錐形結構，所述接料斗開口方向正對所述通孔；

11、所述連接桿的數量為多組，多組所述連接桿沿著所述接料斗開口處邊緣位置等距分布。

12、在本發明所述電站輸煤皮帶異物檢查清理裝置的一種優選實施方式中：所述切割刀刃口朝向所述接料斗底部位置。

13、在本發明所述電站輸煤皮帶異物檢查清理裝置的一種優選實施方式中：所述接料斗包括位于所述接料斗側壁設置的導流面、設置于所述接料斗底部的弧面，以及于所述導流面表面設置的分割刀；

14、所述分割刀數量為多組，多組所述分割刀沿著所述導流面等距分布。

15、在本發明所述電站輸煤皮帶異物檢查清理裝置的一種優選實施方式中：所述護罩側壁開設有觀察窗，所述觀察窗設置有能夠活動的蓋板。

16、在本發明所述電站輸煤皮帶異物檢查清理裝置的一種優選實施方式中：所述通孔兩側設置有導流板，所述導流板底部延伸至所述通孔內部；

17、所述導流板傾斜設置，且與所述隔板橫截面相交錯。

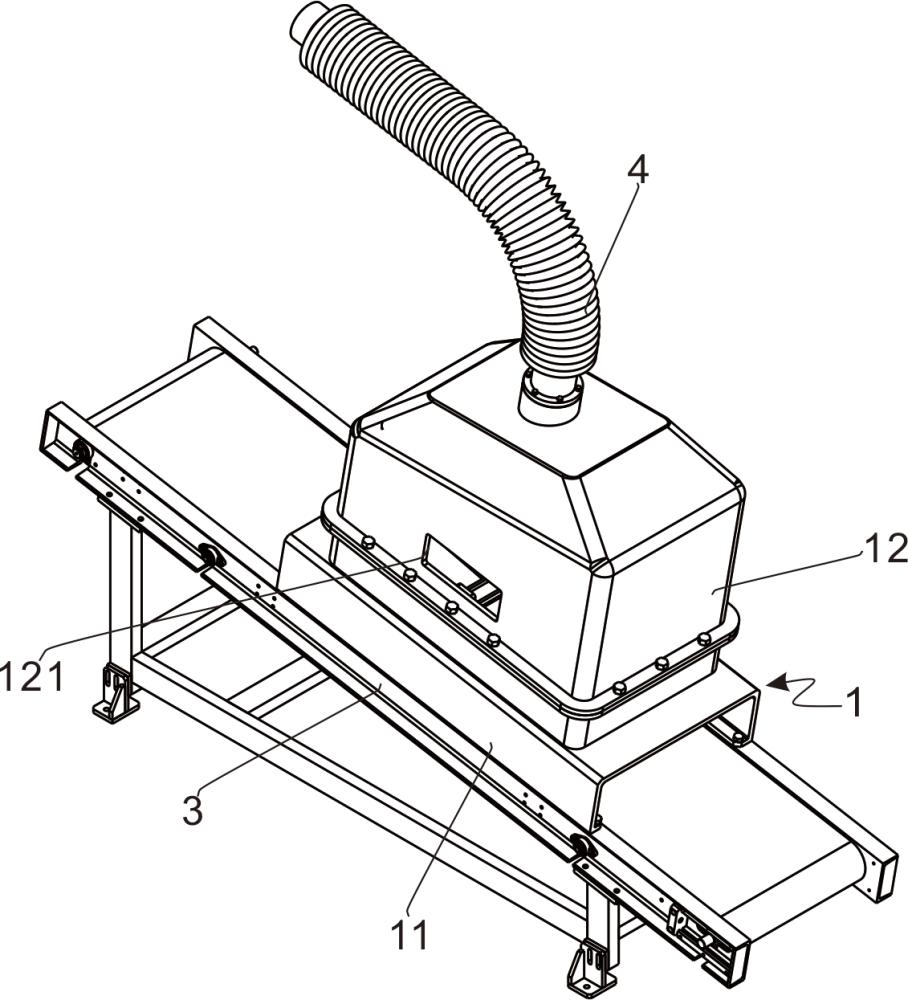

18、在本發明所述電站輸煤皮帶異物檢查清理裝置的一種優選實施方式中：傳送帶，所述傳送帶上方安裝有所述導料槽；

19、連接管道，所述連接管道一端與所述護罩頂部開口位置相連通，另一端連接有吸風機。

20、本發明的有益效果在于：通過設置的過濾單元可以有效地防止煤灰和雜質進入風管內部，同時還可以有效地保證吸風的效率；過濾單元的下方還安裝有接料斗，通過接料斗可便于對雜質及煤灰進行集中統一處理，更好地便于工作人員完成對雜質的清理工作。

技術特征：

1.一種電站輸煤皮帶異物檢查清理裝置，其特征在于：包括，

2.根據權利要求1所述的一種電站輸煤皮帶異物檢查清理裝置，其特征在于：

3.根據權利要求2所述的一種電站輸煤皮帶異物檢查清理裝置，其特征在于：

4.根據權利要求3所述的一種電站輸煤皮帶異物檢查清理裝置，其特征在于：

5.根據權利要求3所述的一種電站輸煤皮帶異物檢查清理裝置，其特征在于：

6.根據權利要求5所述的一種電站輸煤皮帶異物檢查清理裝置，其特征在于：

7.根據權利要求2所述的一種電站輸煤皮帶異物檢查清理裝置，其特征在于：

8.根據權利要求3所述的一種電站輸煤皮帶異物檢查清理裝置，其特征在于：還包括，

技術總結
本發明公開了一種電站輸煤皮帶異物檢查清理裝置，涉及煤炭輸送技術領域，包括防塵單元，包括導料槽、安裝于導料槽上方開口位置的護罩、設置于護罩居中位置的接料斗，以及用于將護罩與接料斗相連接的連接桿；過濾單元，過濾單元安裝于護罩頂部開口位置，護罩頂部開口區域通過過濾單元形成負壓，進而實現對雜質的吸入；過濾單元與接料斗位置相對應，接料斗用于存儲煤灰及雜質。通過設置的過濾單元可以有效的防止煤灰和雜質進入風管內部，同時還可以有效地保證吸風的效率；過濾單元的下方還安裝有接料斗，通過接料斗可便于對雜質及煤灰進行集中統一處理，更好地便于工作人員完成對雜質的清理工作。

技術研發人員：寧鑫,陳浩然,王曉東,陳澤,張朋,黃安培,艾云濤,周立輝
受保護的技術使用者：華能（天津）煤氣化發電有限公司
技術研發日：
技術公布日：2025/4/28
