本技術涉及封箱機，具體涉及一種封箱機導向機構。

背景技術：

1、全自動封箱機主要適用于紙箱的封箱包裝，既可單機作業，也可與流水線配套使用，廣泛應用在家用電器、紡織、食品、百貨、醫藥、化工等行業。全自動封箱機采用即貼膠帶封紙箱封口，經濟快速、容易調整，可一次完成上、下封箱動作，采用印字膠帶，更可提高產品形象。

2、申請號為202321238908.7的中國實用新型專利公開了一種全自動十字封箱機的導向裝置，上述技術方案通過設置緩沖機構，在對箱子導向時，橡膠墊與箱子表面接觸，進行初步緩沖，并且橡膠墊向外擠壓夾持板，夾持板壓縮彈簧和阻尼器，對箱子進行二次緩沖，有效的保護的箱子，防止損壞，提高了封箱的合格率。

3、然而在實際使用的過程中上述技術方案對紙箱進行導向時難以保證其在開始輸送時保持在中部的位置，當紙箱發生偏移時，其可能會卡在夾持壓板的一側，且對其進行限位時，由于夾持夾板與紙箱的外壁直接接觸，會導致對紙箱起到阻擋的作用，從而導致紙箱發生停滯，不利于對其的輸送。

4、為此提出一種封箱機導向機構。

技術實現思路

1、為解決現有技術存在的問題，本實用新型提供了一種封箱機導向機構。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、一種封箱機導向機構，包括第一導向板和第二導向板，所述第一導向板上設置有對紙箱進行輸送的第一輸送構件，所述第二導向板上設置有對紙箱進行中心輸送的第二輸送構件和對紙箱進行驅動輸送的第三輸送構件，所述第二導向板的頂端兩側各設置有一個第二擋板，所述第二導向板上方設置有對紙箱位置進行矯正的矯正構件，所述矯正構件包括鉸接在所述第二擋板上的安裝桿和鉸接設置在所述第二擋板上的伸縮桿，所述伸縮桿上套接有彈簧，所述伸縮桿的伸縮端與所述安裝桿鉸接，所述安裝桿的一端轉動設置有導向輥。

4、進一步地，所述第一導向板和第二導向板為一體成型設計，所述第一導向板為傾斜設計，所述第二導向板為水平設計，所述第一導向板的頂端兩側各設置有一個第一擋板，所述第一導向板和所述第二導向板的底端設置有支撐腿。

5、進一步地，所述第一輸送構件包括轉動設置在兩個所述第一擋板之間的多個排列均勻的第一輸送輥和轉動設置在所述第一導向板頂端的多個排列均勻的第二輸送輥，所述第二輸送輥和所述第一輸送輥之間相互錯開設計。

6、進一步地，所述第二輸送構件包括轉動設置在所述第二導向板上的兩組排列均勻的第三輸送輥和轉動設置在所述第二導向板上的多個第四輸送輥，兩組所述第三輸送輥之間關于所述第二導向板的中軸線鏡像對稱，所述第四輸送輥設置在兩組所述第三輸送輥之間。

7、進一步地，所述第三輸送構件包括轉動設置在兩個所述第二擋板之間且排列均勻的多個第五輸送輥，所述第五輸送輥的一端延伸至所述第二擋板的外側。

8、進一步地，所述第二擋板上設置有驅動所述第五輸送輥進行轉動的驅動構件，所述驅動構件包括設置在所述第二擋板一側的兩個固定板，兩個所述固定板之間轉動設置有蝸桿，所述第五輸送輥的一端設置有與所述蝸桿嚙合的蝸輪，其中一個所述固定板的一側設置有電機，所述蝸桿與所述電機的主軸端連接。

9、本實用新型的有益效果如下：

10、本實用新型通過設置的第一輸送構件和第二輸送構件能夠使得紙箱能夠保持在第二導向板靠近中心的位置，對其位置起到初步矯正的作用，之后其輸送到第五輸送輥上之后，設置的驅動構件能夠帶動紙箱向前輸送，在矯正構件的作用下能夠對紙箱起到最終矯正的作用，使其保持在中心位置進行輸送，同時導向輥與紙盒的外壁接觸，不會對紙盒起到阻滯的作用，進而不會對其的輸送造成影響，能夠對其紙盒起到更好的導向作用。

技術特征：

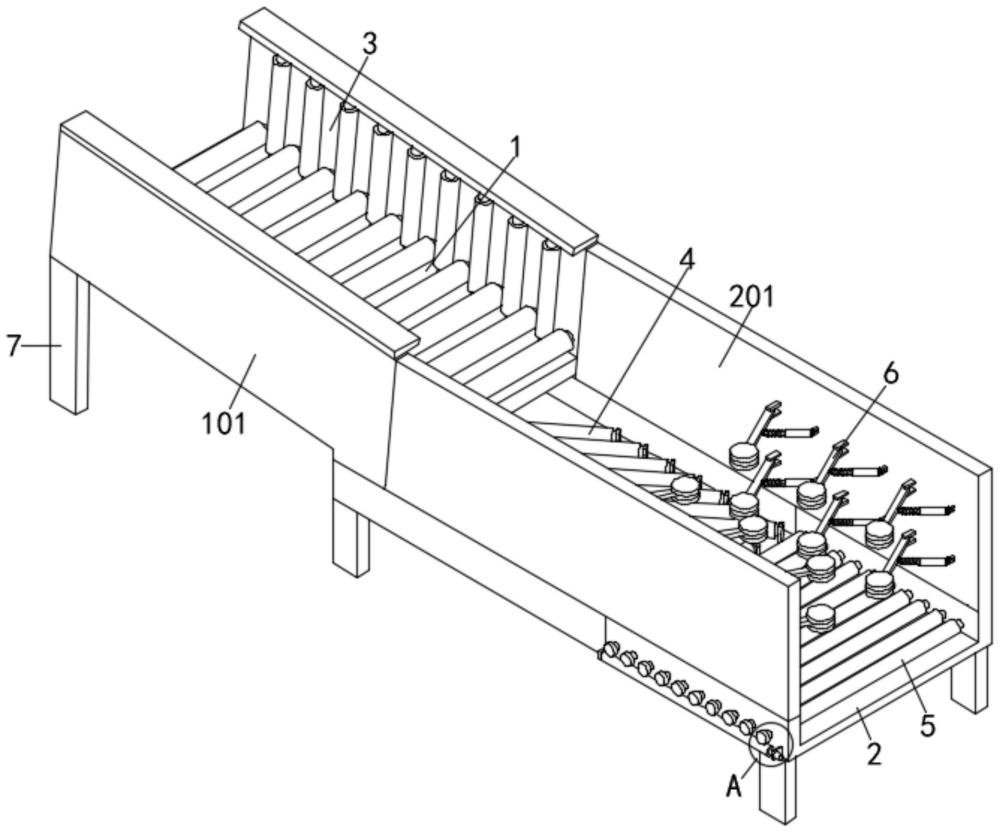

1.一種封箱機導向機構，其特征在于，包括第一導向板(1)和第二導向板(2)，所述第一導向板(1)上設置有對紙箱進行輸送的第一輸送構件(3)，所述第二導向板(2)上設置有對紙箱進行中心輸送的第二輸送構件(4)和對紙箱進行驅動輸送的第三輸送構件(5)，所述第二導向板(2)的頂端兩側各設置有一個第二擋板(201)，所述第二導向板(2)上方設置有對紙箱位置進行矯正的矯正構件(6)，所述矯正構件(6)包括鉸接在所述第二擋板(201)上的安裝桿(601)和鉸接設置在所述第二擋板(201)上的伸縮桿(603)，所述伸縮桿(603)上套接有彈簧(604)，所述伸縮桿(603)的伸縮端與所述安裝桿(601)鉸接，所述安裝桿(601)的一端轉動設置有導向輥(602)。

2.根據權利要求1所述的一種封箱機導向機構，其特征在于，所述第一導向板(1)和第二導向板(2)為一體成型設計，所述第一導向板(1)為傾斜設計，所述第二導向板(2)為水平設計，所述第一導向板(1)的頂端兩側各設置有一個第一擋板(101)，所述第一導向板(1)和所述第二導向板(2)的底端設置有支撐腿(7)。

3.根據權利要求2所述的一種封箱機導向機構，其特征在于，所述第一輸送構件(3)包括轉動設置在兩個所述第一擋板(101)之間的多個排列均勻的第一輸送輥(301)和轉動設置在所述第一導向板(1)頂端的多個排列均勻的第二輸送輥(302)，所述第二輸送輥(302)和所述第一輸送輥(301)之間相互錯開設計。

4.根據權利要求1所述的一種封箱機導向機構，其特征在于，所述第二輸送構件(4)包括轉動設置在所述第二導向板(2)上的兩組排列均勻的第三輸送輥(401)和轉動設置在所述第二導向板(2)上的多個第四輸送輥(402)，兩組所述第三輸送輥(401)之間關于所述第二導向板(2)的中軸線鏡像對稱，所述第四輸送輥(402)設置在兩組所述第三輸送輥(401)之間。

5.根據權利要求1所述的一種封箱機導向機構，其特征在于，所述第三輸送構件(5)包括轉動設置在兩個所述第二擋板(201)之間且排列均勻的多個第五輸送輥(501)，所述第五輸送輥(501)的一端延伸至所述第二擋板(201)的外側。

6.根據權利要求5所述的一種封箱機導向機構，其特征在于，所述第二擋板(201)上設置有驅動所述第五輸送輥(501)進行轉動的驅動構件(8)，所述驅動構件(8)包括設置在所述第二擋板(201)一側的兩個固定板(801)，兩個所述固定板(801)之間轉動設置有蝸桿(804)，所述第五輸送輥(501)的一端設置有與所述蝸桿(804)嚙合的蝸輪(803)，其中一個所述固定板(801)的一側設置有電機(802)，所述蝸桿(804)與所述電機(802)的主軸端連接。

技術總結
本技術公開了一種封箱機導向機構，涉及封箱機技術領域。本技術包括第一導向板和第二導向板，第一導向板上設置有對紙箱進行輸送的第一輸送構件，第二導向板上設置有對紙箱進行中心輸送的第二輸送構件和對紙箱進行驅動輸送的第三輸送構件。本技術通過設置的第一輸送構件和第二輸送構件能夠使得紙箱能夠保持在第二導向板靠近中心的位置，對其位置起到初步矯正的作用，之后其輸送到第五輸送輥上之后，設置的驅動構件能夠帶動紙箱向前輸送，在矯正構件的作用下能夠對紙箱起到最終矯正的作用，使其保持在中心位置進行輸送，同時導向輥與紙盒的外壁接觸，不會對紙盒起到阻滯的作用，能夠對其紙盒起到更好的導向作用。

技術研發人員：劉永波,梁惠娟
受保護的技術使用者：大連東正紙袋制品有限公司
技術研發日：20240604
技術公布日：2025/4/28
