本發明屬于建筑吊裝設備，尤其涉及一種鋼構建筑桁架吊裝輔助裝置。

背景技術：

1、鋼構屋頂支撐桁架的安裝是在地面焊接拼裝完成后再整體進行起吊安裝，現有技術中，屋頂建筑桁架在地面上的枕木上進行焊接拼裝，然后通過單點固定鋼絲繩或者多點固定鋼絲繩進行起吊，起吊到指定位置后首先將建筑桁架與鋼構立柱連接穩定后再拆除鋼絲繩，在此過程中安裝鋼絲繩和拆除鋼絲繩時，操作復雜，尤其是拆除鋼絲繩時還需要高空作業，并且為了具有穩定的吊掛點位還要在桁架上焊接吊鉤，以此達到吊點的穩定。上述過程施工效率低，并且增加施工安全風險，基于此，還需要對鋼構屋頂支撐桁架的吊裝作進一步改進。

技術實現思路

1、本發明的目的在于：為了解決現有技術中鋼構屋頂支撐桁架起吊安裝中存在的問題，而提出的一種鋼構建筑桁架吊裝輔助裝置。

2、為了實現上述目的，本發明采用了如下技術方案：一種鋼構建筑桁架吊裝輔助裝置，包括安裝座、懸吊臂和起吊臂，安裝座內轉動設置有兩個相互平行的轉動軸，每一個轉動軸上設置有一個懸吊臂，懸吊臂的一端固定套設在轉動軸上，安裝座的上方轉動設置有一個起吊臂，起吊臂的轉軸與轉動軸的軸線垂直，懸吊臂遠離轉動軸的一端設置有支撐軸，支撐軸與轉動軸平行，支撐軸上轉動套設有橡膠套，支撐軸遠離懸吊臂的一端設置有限位擋板，安裝座內設置有限轉機構，限轉機構用于限制轉動軸的轉動。

3、作為上述技術方案的進一步描述：所述轉動軸上同軸固定有第一齒輪，兩個轉動軸上的兩個第一齒輪相互嚙合。

4、作為上述技術方案的進一步描述：所述轉動軸與所述安裝座之間設置有第一復位扭簧，第一復位扭簧套設在轉動軸上，所述轉動軸分為第一轉動軸和第二轉動軸，所述限轉機構包括同軸固定在第一轉動軸上的第一離合爪以及轉動套設在第一轉動軸上的第二離合爪，第一離合爪和第二離合爪對應，還包括滑動板，滑動板套設在第一轉動軸和第二轉動軸上，滑動板和第二離合爪固定連接，第二轉動軸上套設有壓緊彈簧，壓緊彈簧位于滑動板遠離第二離合爪的一側，壓緊彈簧位于滑動板和所述懸吊臂之間，還包括撥動組件，撥動組件用于驅動滑動板移動。

5、作為上述技術方案的進一步描述：所述安裝座上開設有讓位孔，所述撥動組件包括固定設置在所述起吊臂上的四分之一齒圈，四分之一齒圈與懸吊臂的轉軸同軸，四分之一齒圈與讓位孔對應，安裝座內設置滑動齒條，滑動齒條與四分之一齒圈對應，滑動齒條與所述滑動板連接。

6、作為上述技術方案的進一步描述：所述第二轉動軸上套設有間接驅動板，間接驅動板與所述滑動齒條固定連接，間接驅動板設置在滑動板遠離所述壓緊彈簧的一側，間接驅動板與所述滑動板之間設置有調節彈簧。

7、作為上述技術方案的進一步描述：所述起吊臂遠離其轉軸的一端固定設置有吊環，所述起吊臂上設置有限轉塊。

8、作為上述技術方案的進一步描述：所述懸吊臂上設置有調節機構，調節機構用于調節所述限位擋板轉動，限位擋板轉動設置在所述支撐軸上，支撐軸內轉動設置有連接軸，連接軸貫穿于支撐軸，連接軸遠離限位擋板的一端同軸固定設置有內棘輪環，內棘輪環與懸吊臂之間設置有第二復位扭簧，連接軸遠離限位擋板的一端轉動套設有第一同步輪，第一同步輪上同軸固定設置有棘爪環，棘爪環與內棘輪環適配，連接軸遠離第一同步輪的一端同軸固定設置有驅動桿，驅動桿與限位擋板之間連接，所述安裝座上固定設置有非全齒圈，非全齒圈與轉動軸同軸線設置，懸吊臂上轉動設置有第二齒輪，第二齒輪與非全齒圈嚙合，第二齒輪上同軸固定連接有第二同步輪，第二同步輪與第一同步輪之間通過同步帶傳動，連接軸與支撐之間設置有阻尼墊圈。

9、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

10、(1)采用本申請的吊裝輔助裝置對桁架進去起吊安裝時，能夠方便快捷的將該裝置安裝在桁架上，并且在起吊時將水平狀態的桁架轉換為豎直狀態過程中，對桁架的支撐點有兩個，使得更加安全穩定，在正式懸空吊運時，支撐軸位于豎撐和斜梁之間的夾角中使得吊點固定的更加穩定，完成吊運安裝后，不需要高空作業的情況下即可將本裝置由桁架上拆除。

11、(2)通過調節彈簧和間接驅動板的設置，能夠在懸吊臂由水平狀態轉換為豎直狀態過程中儲存調節彈簧的力，當懸吊臂不受力時，調節彈簧能夠驅動滑動板帶動第二離合爪移動，從而使得第一離合爪與第二離合爪脫離咬合，確保在桁架由水平狀態轉換為豎直狀態過程中，兩個懸吊臂相對安裝座不發生轉動，保證兩個支撐點的穩定。

12、(3)?第一離合爪和第二離合爪的咬合爪大小設置不一致，確保在兩個懸吊臂的下端相距最遠的狀態下才能夠正常的咬合在一起，因此在起吊安裝完成后，懸吊臂能夠在第一復位扭簧的作用下轉動，從而恢復初始狀態。

技術特征：

1.一種鋼構建筑桁架吊裝輔助裝置，其特征在于：包括安裝座(5)、懸吊臂(6)和起吊臂(7)，安裝座(5)內轉動設置有兩個相互平行的轉動軸，每一個轉動軸上設置有一個懸吊臂(6)，懸吊臂(6)的一端固定套設在轉動軸上，安裝座(5)的上方轉動設置有一個起吊臂(7)，起吊臂(7)的轉軸與轉動軸的軸線垂直，懸吊臂(6)遠離轉動軸的一端設置有支撐軸(24)，支撐軸(24)與轉動軸平行，支撐軸(24)上轉動套設有橡膠套(25)，支撐軸(24)遠離懸吊臂(6)的一端設置有限位擋板(26)，安裝座(5)內設置有限轉機構，限轉機構用于限制轉動軸的轉動。

2.根據權利要求1所述的鋼構建筑桁架吊裝輔助裝置，其特征在于：所述轉動軸上同軸固定有第一齒輪(8)，兩個轉動軸上的兩個第一齒輪(8)相互嚙合。

3.根據權利要求1所述的鋼構建筑桁架吊裝輔助裝置，其特征在于：所述轉動軸與所述安裝座(5)之間設置有第一復位扭簧(12)，第一復位扭簧(12)套設在轉動軸上，所述轉動軸分為第一轉動軸(13)和第二轉動軸(14)，所述限轉機構包括同軸固定在第一轉動軸(13)上的第一離合爪(15)以及轉動套設在第一轉動軸(13)上的第二離合爪(16)，第一離合爪(15)和第二離合爪(16)對應，還包括滑動板(17)，滑動板(17)套設在第一轉動軸(13)和第二轉動軸(14)上，滑動板(17)和第二離合爪(16)固定連接，第二轉動軸(14)上套設有壓緊彈簧(18)，壓緊彈簧(18)位于滑動板(17)遠離第二離合爪(16)的一側，壓緊彈簧(18)位于滑動板(17)和所述懸吊臂(6)之間，還包括撥動組件，撥動組件用于驅動滑動板(17)移動。

4.根據權利要求3所述的鋼構建筑桁架吊裝輔助裝置，其特征在于：所述安裝座(5)上開設有讓位孔(19)，所述撥動組件包括固定設置在所述起吊臂(7)上的四分之一齒圈(20)，四分之一齒圈(20)與懸吊臂(6)的轉軸同軸，四分之一齒圈(20)與讓位孔(19)對應，安裝座(5)內設置滑動齒條(21)，滑動齒條(21)與四分之一齒圈(20)對應，滑動齒條(21)與所述滑動板(17)連接。

5.根據權利要求4所述的鋼構建筑桁架吊裝輔助裝置，其特征在于：所述第二轉動軸(14)上套設有間接驅動板(22)，間接驅動板(22)與所述滑動齒條(21)固定連接，間接驅動板(22)設置在滑動板(17)遠離所述壓緊彈簧(18)的一側，間接驅動板(22)與所述滑動板(17)之間設置有調節彈簧(23)。

6.根據權利要求1所述的鋼構建筑桁架吊裝輔助裝置，其特征在于：所述起吊臂(7)遠離其轉軸的一端固定設置有吊環(10)，所述起吊臂(7)上設置有限轉塊(11)。

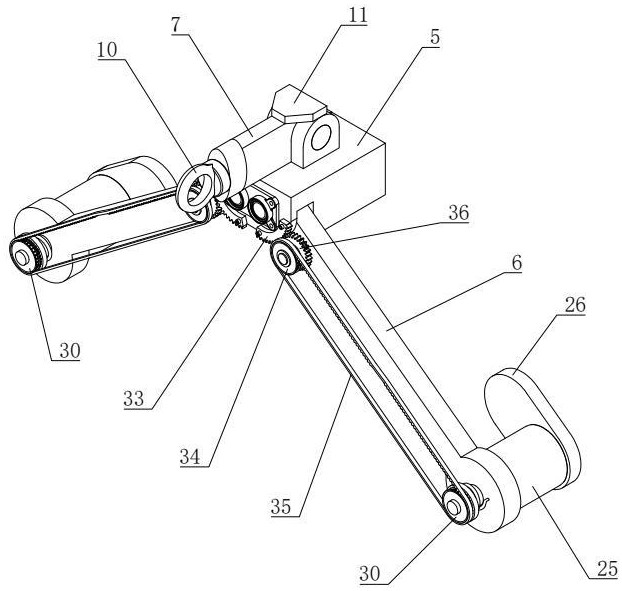

7.根據權利要求1所述的鋼構建筑桁架吊裝輔助裝置，其特征在于：所述懸吊臂(6)上設置有調節機構，調節機構用于調節所述限位擋板(26)轉動，限位擋板(26)轉動設置在所述支撐軸(24)上，支撐軸(24)內轉動設置有連接軸(27)，連接軸(27)貫穿于支撐軸(24)，連接軸(27)遠離限位擋板(26)的一端同軸固定設置有內棘輪環(28)，內棘輪環(28)與懸吊臂(6)之間設置有第二復位扭簧(29)，連接軸(27)遠離限位擋板(26)的一端轉動套設有第一同步輪(30)，第一同步輪(30)上同軸固定設置有棘爪環(31)，棘爪環(31)與內棘輪環(28)適配，連接軸(27)遠離第一同步輪(30)的一端同軸固定設置有驅動桿(32)，驅動桿(32)與限位擋板(26)之間連接，所述安裝座(5)上固定設置有非全齒圈(33)，非全齒圈(33)與轉動軸同軸線設置，懸吊臂(6)上轉動設置有第二齒輪(36)，第二齒輪(36)與非全齒圈(33)嚙合，第二齒輪(36)上同軸固定連接有第二同步輪(34)，第二同步輪(34)與第一同步輪(30)之間通過同步帶(35)傳動，連接軸(27)與支撐之間設置有阻尼墊圈。

技術總結
本發明公開了一種鋼構建筑桁架吊裝輔助裝置，屬于建筑吊裝設備技術領域，包括安裝座、懸吊臂和起吊臂，安裝座內轉動設置有兩個相互平行的轉動軸，每一個轉動軸上設置有一個懸吊臂，懸吊臂的一端固定套設在轉動軸上，安裝座的上方轉動設置有一個起吊臂，起吊臂的轉軸與轉動軸的軸線垂直，懸吊臂遠離轉動軸的一端設置有支撐軸，支撐軸與轉動軸平行，支撐軸遠離懸吊臂的一端設置有限位擋板，安裝座內設置有限轉機構，限轉機構用于限制轉動軸的轉動。該發明解決了現有技術中采用鋼絲繩起吊時安裝拆卸不便的問題。

技術研發人員：吉瀟,高國權,趙旭東,王聰,趙凡,周帥,吳渝航,李昂,宋發民,原志超
受保護的技術使用者：河南明安建設集團有限公司
技術研發日：
技術公布日：2025/4/28
