本申請屬于機械加工，特別涉及一種吸嘴及組裝設備。

背景技術：

1、電子產品自動化組裝過程中會有貼裝泡棉或背膠到產品部件的流程，背膠或泡棉的取料及貼合需要吸嘴來執行。

2、在已知的相關技術中，為了防止吸嘴與物料剛性接觸，組裝設備通過彈簧連接吸嘴。長時間的使用下，容易造成吸嘴相對組裝設備晃動，吸嘴連接不穩定，導致吸嘴的作業精度低。

技術實現思路

1、鑒于上述狀況，有必要提供一種結構穩定，且作業精確度較高的吸嘴。

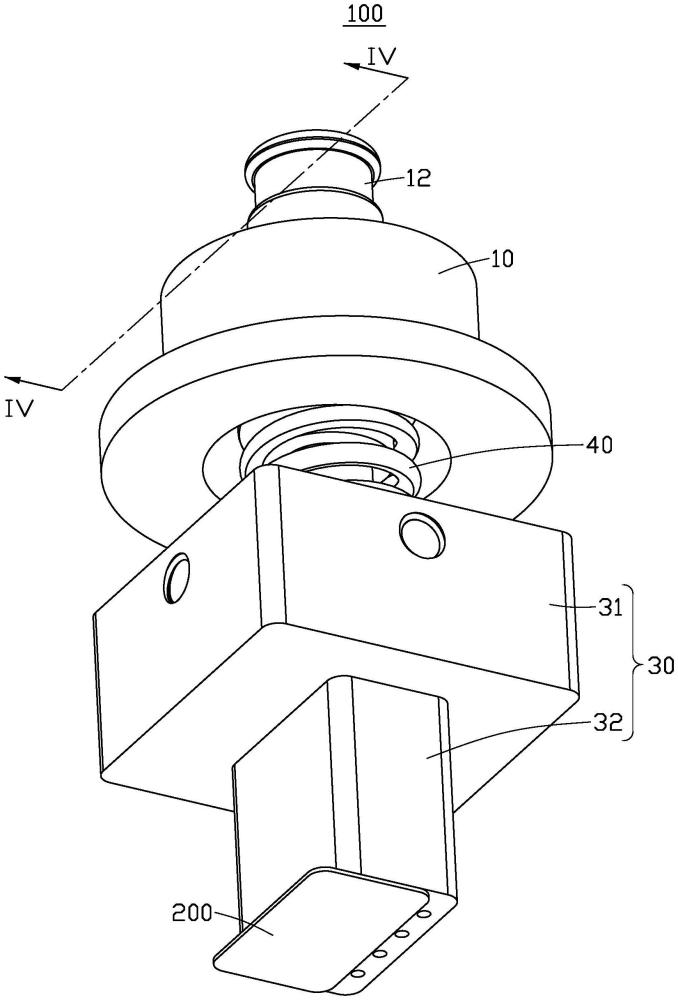

2、本申請的實施例提供一種吸嘴，包括基座、連接件、吸頭及彈性件。基座包括同軸設置的外環和內環，外環環繞內環設置，內環與外環之間形成容納槽，內環設有第一插槽，第一插槽沿軸向貫通內環和外環；連接件具有沿軸向貫通連接件兩端的第一通道，連接件包括滑動部，滑動部沿軸向延伸，且至少部分地位于第一插槽內，滑動部能沿軸向相對內環移動；吸頭連接于連接件遠離內環的一端，吸頭貫通設有第二通道，第一插槽、第一通道以及第二通道連通；彈性件套設于內環及滑動部，彈性件一端位于容納槽內并連接基座，彈性件的另一端連接吸頭。

3、上述吸嘴中，通過彈性件連接基座和吸頭，在基座與吸頭相對運動的過程中，使基座通過彈性件對吸頭施力，從而對吸頭朝物料施加的力進行緩沖減震，以防物料被壓傷；通過連接件連接吸頭和基座，能使第一通槽、第一通道及第二通道連通，還通過第一插槽限定滑動部只能相對內環沿軸向移動，使吸頭與基座之間只會發生沿軸向方向的相對運動，即吸頭不會相對基座晃動，將彈性件套設于內環和滑動部，使第一插槽通過限定滑動部來限定彈性件，使彈性件發生彈性形變的方向只能是軸向，彈性件無法發生軸向方向以外彈性形變。當吸頭接觸物料并下壓物料時，基座通過內環沿軸向朝吸頭移動，且彈性件沿軸向彈性壓縮，吸頭緊密貼合物料，內環的一端提供負壓并通過第一插槽、第一通道及第二通道將物料吸附于吸頭。如此，吸頭和基座在吸嘴工作過程中不會發生相對晃動，吸嘴的結構穩定，作業精確度較高。

4、在一些實施例中，吸嘴還包括插接件，滑動部上設有沿軸向延伸的滑槽，基座設有插接孔，插接孔沿徑向穿設于外環和內環，插接件穿設于插接孔和滑槽，當滑動部沿軸向相對內環移動時，滑槽在第一插槽內相對插接件移動。

5、在一些實施例中，插接孔設于彈性件背離吸頭的一端，插接件為銷釘，銷釘穿設于插接孔，且銷釘與插接孔之間設有密封膠層。

6、在一些實施例中，吸頭包括配合部，配合部具有第二插槽，連接件包括插接部，插接部連接于滑動部遠離內環的一端，插接部插接于第二插槽，使第一通道連通第二插槽。

7、在一些實施例中，吸頭還包括吸附部，吸附部連接于配合部遠離基座的一端，吸附部沿徑向的橫截面為矩形。

8、在一些實施例中，吸附部貫通設有多個吸附孔，多個吸附孔設于吸附部的相對兩側，多個吸附孔均與第二插槽連通，使吸附孔與第二插槽形成第二通道。

9、在一些實施例中，第一插槽和第二插槽的橫截面均為圓形，第二插槽的內徑大于第一插槽的內徑。

10、在一些實施例中，連接件還包括止擋部，止擋部設于滑動部和插接部之間，當插接部插接于第二插槽時，止擋部抵接吸頭。

11、在一些實施例中，內環的橫截面為圓環狀，的橫截面的內輪廓為圓形，使容納槽的橫截面為環形。

12、本申請的實施例還提供一種組裝設備，包括移載機構、真空發生器以及上述吸嘴，真空發生器連接內環遠離連接件的一端以向第一插槽提供負壓，移載機構連接真空發生器和吸嘴，以驅動吸嘴移動。

13、上述組裝設備中，通過真空發生器向第一插槽提供負壓，通過移載機構驅動真空發生器和基座移動，使吸頭能朝物料移動并在負壓的作用下吸附物料，上述吸嘴中的吸頭和基座不會發生相對晃動，如此，吸頭和移載機構也不會發生相對晃動，吸嘴在上述移載機構的驅動下，能精確的作用于物料，結構穩定且作業精度高。

技術特征：

1.一種吸嘴，其特征在于，包括：

2.如權利要求1所述的吸嘴，其特征在于，所述吸嘴還包括插接件，所述滑動部上設有沿所述軸向延伸的滑槽，所述基座設有插接孔，所述插接孔沿徑向穿設于所述外環和所述內環，所述插接件穿設于所述插接孔和所述滑槽，當所述滑動部沿所述軸向相對所述內環移動時，所述滑槽在所述第一插槽內相對所述插接件移動。

3.如權利要求2所述的吸嘴，其特征在于，所述插接孔設于所述彈性件背離所述吸頭的一端，所述插接件為銷釘，所述銷釘穿設于所述插接孔，且所述銷釘與所述插接孔之間設有密封膠層。

4.如權利要求1所述的吸嘴，其特征在于，所述吸頭包括配合部，所述配合部具有第二插槽，所述連接件包括插接部，所述插接部連接于所述滑動部遠離所述內環的一端，所述插接部插接于所述第二插槽，使所述第一通道連通所述第二插槽。

5.如權利要求4所述的吸嘴，其特征在于，所述吸頭還包括吸附部，所述吸附部連接于所述配合部遠離所述基座的一端，所述吸附部沿徑向的橫截面為矩形。

6.如權利要求5所述的吸嘴，其特征在于，所述吸附部貫通設有多個吸附孔，多個所述吸附孔設于所述吸附部的相對兩側，多個所述吸附孔均與所述第二插槽連通，使所述吸附孔與所述第二插槽形成所述第二通道。

7.如權利要求6所述的吸嘴，其特征在于，所述第一插槽和所述第二插槽的橫截面均為圓形，所述第二插槽的內徑大于所述第一插槽的內徑。

8.如權利要求4所述的吸嘴，其特征在于，所述連接件還包括止擋部，所述止擋部設于所述滑動部和所述插接部之間，當所述插接部插接于所述第二插槽時，所述止擋部抵接所述吸頭。

9.如權利要求1所述的吸嘴，其特征在于，所述內環的橫截面為圓環狀，所述的橫截面的內輪廓為圓形，使所述容納槽的橫截面為環形。

10.一種組裝設備，其特征在于，包括移載機構、真空發生器以及如權利要求1至9中任一項所述的吸嘴，所述真空發生器連接所述內環遠離所述連接件的一端以向所述第一插槽提供負壓，所述移載機構連接所述真空發生器和所述吸嘴，以驅動所述吸嘴移動。

技術總結
本申請公開一種吸嘴及組裝設備，包括基座、連接件、吸頭及彈性件。基座包括同軸設置的外環和內環，外環環繞內環設置，內環與外環之間形成容納槽，內環設有第一插槽，第一插槽沿軸向貫通內環和外環；連接件具有沿軸向貫通連接件兩端的第一通道，連接件包括滑動部，滑動部沿軸向延伸，且至少部分地位于第一插槽內，滑動部能沿軸向相對內環移動；吸頭連接于連接件遠離內環的一端，吸頭貫通設有第二通道，第一插槽、第一通道以及第二通道連通；彈性件套設于內環及滑動部，彈性件一端位于容納槽內并連接基座，彈性件的另一端連接吸頭。吸頭和基座在吸嘴工作過程中不會發生相對晃動，吸嘴的結構穩定，作業精確度較高。

技術研發人員：賈恩會,劉俊峰,李歡,徐銳,桑瑞娟,郭林峰,焦同啟,彭云根
受保護的技術使用者：鴻富錦精密電子（鄭州）有限公司
技術研發日：20240626
技術公布日：2025/4/28
