本技術涉及液態粉餅加工，具體為一種持久定妝液態粉餅灌裝用輸送裝置。

背景技術：

1、持久定妝液態粉餅是一種化妝品，它的主要功能是幫助妝容保持更長久的時間。這種產品通常以液態的形式存在，可以直接涂抹在臉部，形成一層薄薄的保護膜，防止妝容因為汗水、油脂等原因而脫落或暈染。

2、但是現有技術中，液態粉餅灌裝加工完成后，往往需要通過輸送設備將其輸送至下一道工序繼續加工，但傳統裝有液態粉餅的模具在輸送時，可能會因為輸送設備的輸送速度過快或缺少對模具夾持導向，導致模具在傳輸帶上晃動或移動，進而可能會對模具內的液態粉餅產生負面影響。因此我們提供一種持久定妝液態粉餅灌裝用輸送裝置。

技術實現思路

1、本實用新型的目的在于提供一種持久定妝液態粉餅灌裝用輸送裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種持久定妝液態粉餅灌裝用輸送裝置，包括：傳輸機構，所述傳輸機構包括加工臺，所述加工臺內部頂側設置有底座，所述底座內部設置有傳輸帶，所述底座一側的一端設置有電機，所述底座頂部兩側均設置有限位板，兩個所述限位板相向一側的兩端分別設置有氣缸，兩個所述限位板相對一側開設的卡槽內均設置有夾持板，兩個所述夾持板遠離限位板的一側均陣列設置有多個滾輪，多個所述滾輪內部均設置有連接桿，兩個所述夾持板內壁頂部與底部均陣列開設有多個緩沖倉，多個所述緩沖倉內部均設置有彈片，所述底座一端的底部設置有支撐機構。

3、作為本技術方案的進一步優選的，所述支撐機構包括支撐臺，所述支撐臺頂部與底座一端底部接觸，所述支撐臺底部四個拐角處均固定連接有支撐柱，所述支撐臺一側固定連接有加固桿。

4、作為本技術方案的進一步優選的，所述底座的底部與加工臺內部頂側固定連接，所述底座內部活動安裝有傳輸帶。

5、作為本技術方案的進一步優選的，所述底座一側的一端開設的卡槽內固定安裝有電機，所述底座頂部兩側均固定連接有限位板。

6、作為本技術方案的進一步優選的，兩個所述限位板相向一側的兩端開設的卡槽內分別固定安裝有氣缸，所述氣缸的輸出端與夾持板遠離傳輸帶一側固定連接。

7、作為本技術方案的進一步優選的，所述滾輪內表面與連接桿的外表面轉動連接，所述連接桿的兩端分別在夾持板內壁頂部和底部開設的緩沖倉內滑動連接。

8、作為本技術方案的進一步優選的，所述彈片的一端與連接桿的外部固定連接，所述彈片的另一端與安裝倉內壁遠離傳輸帶的一側固定連接，所述加工臺遠離支撐臺的一側設置有加工設備，所述加工臺內部設置有下料設備。

9、本實用新型提供了一種持久定妝液態粉餅灌裝用輸送裝置，具備以下有益效果：

10、（1）本實用新型通過根據液態粉餅的模具大小去啟動氣缸調節兩個夾持板之間的距離，確保液態粉餅灌裝后的模具在運輸中與夾持板一側設有的多個滾輪進行接觸，達到對這些模具夾持且導向輸送的作用，避免模具內的液態粉餅原料在輸送時因晃動而影響成品后質量。

11、（2）本實用新型通過支撐臺與四個支撐柱可以為傳輸裝置遠離加工設備的一端提供支撐效果，同時加固桿可以加強四個支撐柱之間的穩固性，使得整個支撐效果更加穩定，減少了因單個支撐柱失效而導致整個支撐系統崩潰的風險。

技術特征：

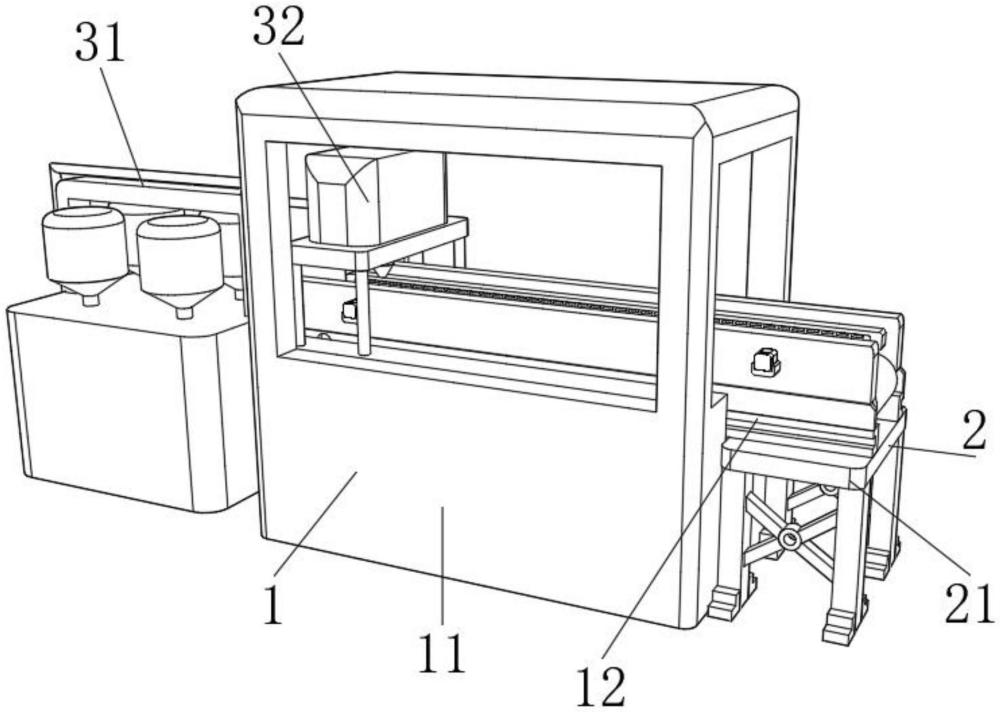

1.一種持久定妝液態粉餅灌裝用輸送裝置，其特征在于，包括：傳輸機構（1），所述傳輸機構（1）包括加工臺（11），所述加工臺（11）內部頂側設置有底座（12），所述底座（12）內部設置有傳輸帶（13），所述底座（12）一側的一端設置有電機（14），所述底座（12）頂部兩側均設置有限位板（15），兩個所述限位板（15）相向一側的兩端分別設置有氣缸（16），兩個所述限位板（15）相對一側開設的卡槽內均設置有夾持板（17），兩個所述夾持板（17）遠離限位板（15）的一側均陣列設置有多個滾輪（18），多個所述滾輪（18）內部均設置有連接桿（19），兩個所述夾持板（17）內壁頂部與底部均陣列開設有多個緩沖倉（110），多個所述緩沖倉（110）內部均設置有彈片（111），所述底座（12）一端的底部設置有支撐機構（2）。

2.根據權利要求1所述的一種持久定妝液態粉餅灌裝用輸送裝置，其特征在于：所述支撐機構（2）包括支撐臺（21），所述支撐臺（21）頂部與底座（12）一端底部接觸，所述支撐臺（21）底部四個拐角處均固定連接有支撐柱（22），所述支撐臺（21）一側固定連接有加固桿（23）。

3.根據權利要求1所述的一種持久定妝液態粉餅灌裝用輸送裝置，其特征在于：所述底座（12）的底部與加工臺（11）內部頂側固定連接，所述底座（12）內部活動安裝有傳輸帶（13）。

4.根據權利要求1所述的一種持久定妝液態粉餅灌裝用輸送裝置，其特征在于：所述底座（12）一側的一端開設的卡槽內固定安裝有電機（14），所述底座（12）頂部兩側均固定連接有限位板（15）。

5.根據權利要求1所述的一種持久定妝液態粉餅灌裝用輸送裝置，其特征在于：兩個所述限位板（15）相向一側的兩端開設的卡槽內分別固定安裝有氣缸（16），所述氣缸（16）的輸出端與夾持板（17）遠離傳輸帶（13）一側固定連接。

6.根據權利要求1所述的一種持久定妝液態粉餅灌裝用輸送裝置，其特征在于：所述滾輪（18）內表面與連接桿（19）的外表面轉動連接，所述連接桿（19）的兩端分別在夾持板（17）內壁頂部和底部開設的緩沖倉（110）內滑動連接。

7.根據權利要求1所述的一種持久定妝液態粉餅灌裝用輸送裝置，其特征在于：所述彈片（111）的一端與連接桿（19）的外部固定連接，所述彈片（111）的另一端與安裝倉內壁遠離傳輸帶（13）的一側固定連接，所述加工臺（11）遠離支撐臺（21）的一側設置有加工設備（31），所述加工臺（11）內部設置有下料設備（32）。

技術總結
本技術公開了一種持久定妝液態粉餅灌裝用輸送裝置，涉及液態粉餅加工技術領域，包括：傳輸機構，所述傳輸機構包括加工臺，所述加工臺內部頂側設置有底座，所述底座內部設置有傳輸帶，所述底座一側的一端設置有電機，所述底座頂部兩側均設置有限位板，兩個所述限位板相向一側的兩端分別設置有氣缸，兩個所述限位板相對一側開設的卡槽內均設置有夾持板。本技術通過根據液態粉餅的模具大小去啟動氣缸調節兩個夾持板之間的距離，確保液態粉餅灌裝后的模具在運輸中與夾持板一側設有的多個滾輪進行接觸，達到對這些模具夾持且導向輸送的作用，避免模具內的液態粉餅原料在輸送時因晃動而影響成品后質量。

技術研發人員：李繼承
受保護的技術使用者：蘇州安特化妝品股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
