本技術涉及卷煙機械設備，更具體地，涉及一種卷煙包裝機的打膠裝置。

背景技術：

1、在gdx1包裝機運行過程中，扇形吸紙輪從商標紙紙庫中吸取商標紙，接著通過送紙輪和橡膠軟輪，在兩者作用下由水平送紙變為垂直送紙。在垂直送紙過程中進行商標紙上膠，具體上膠過程為：圓柱體打膠輥在膠缸中與膠水直接接觸并做旋轉運動，因此膠缸中的膠水被不斷粘附在圓柱體打膠輥上，上膠片與打膠輥保持一定距離各自做相對旋轉運動，上膠片不斷刮取打膠輥上的膠水，再由上膠片將膠水涂抹在商標紙上，當上膠片與打膠輥距離較小時，上膠片刮取膠水較大，因此商標紙上的上膠量也較大。反之，距離較大，商標紙上膠量變小。

2、然而，在商標持續上膠過程中，由于商標紙持續輸送或多種因素導致上膠片的位置發生偏移，這時就會出現以下兩種情況：第一種情況為膠水過多導致膠水溢出使輸送通道積膠過多，造成商標紙輸送不順暢的現象。第二種情況為膠水過少導致商標紙粘合不牢固，從而造成剔除煙包過多。

3、因此，如何提供一種卷煙包裝機的打膠裝置成為本領域亟需解決的技術難題。

技術實現思路

1、本實用新型的一個目的是提供一種卷煙包裝機的打膠裝置的新技術方案。

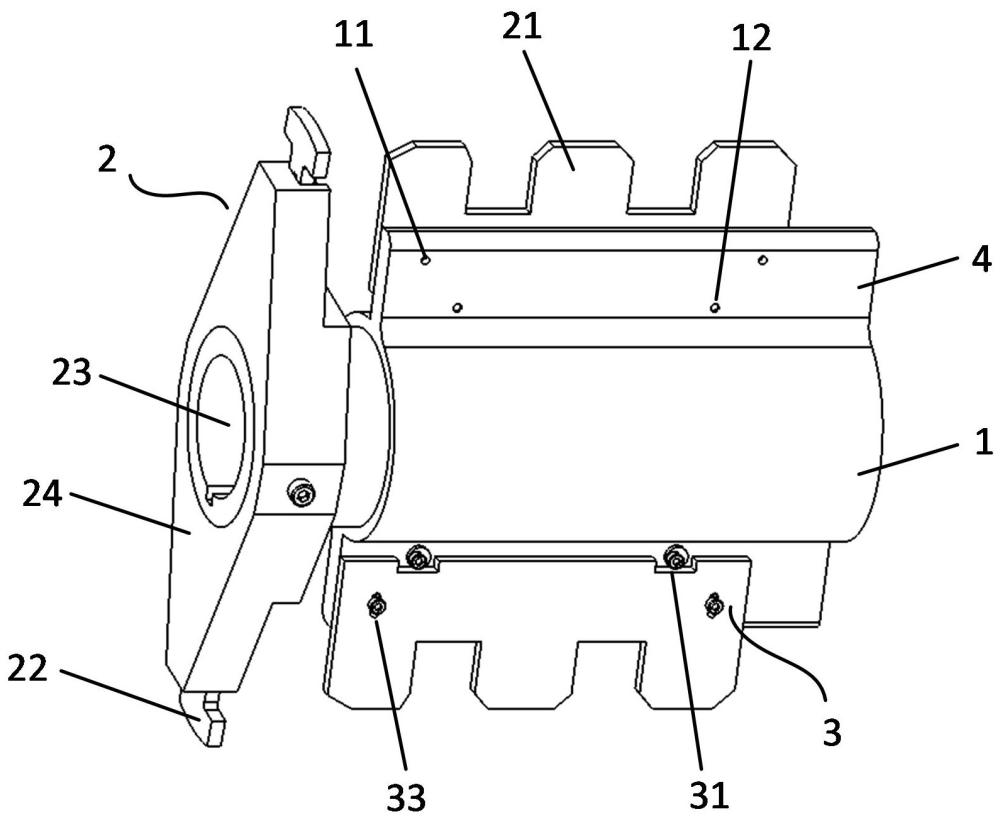

2、根據本實用新型的第一方面，提供了一種卷煙包裝機的打膠裝置，包括：主軸、上膠組件和調整組件；

3、所述上膠組件包括第一上膠片和第二上膠片，所述第一上膠片設置在所述主軸的兩側上，用于對商標紙的側邊進行打膠，所述第二上膠片設置在所述主軸的端部，用于對商標紙的底部進行打膠；

4、所述調整組件包括第一偏心螺栓、第一腰形孔和第一固定螺栓，所述第一腰形孔設置在所述第一上膠片上，所述第一固定螺栓貫穿所述第一腰形孔與所述主軸連接，所述第一偏心螺栓設置在所述主軸上，且所述第一偏心螺栓的外周壁與所述第一上膠片抵接。

5、可選地，所述主軸上還具有第一安裝孔，所述第一固定螺栓貫穿所述第一腰形孔，與所述第一安裝孔螺紋連接。

6、可選地，所述第一腰形孔的長度方向與所述主軸的徑向方向平行。

7、可選地，所述主軸還包括第一連接孔，所述第一偏心螺栓與所述第一連接孔螺紋連接。

8、可選地，所述上膠組件還包括連接軸和連接板，所述連接軸的第一端與所述主軸連接，所述連接軸的第二端與所述連接板連接，所述連接板的長度方向與所述主軸的周向方向垂直設置，所述第二上膠片設置在所述連接板的兩端上。

9、可選地，所述調整組件還包括第二偏心螺栓、第二腰形孔和第二固定螺栓，所述第二腰形孔設置在所述第二上膠片上，所述第二固定螺栓貫穿所述第二腰形孔與所述連接板連接，所述第二偏心螺栓設置在所述連接板上，且所述第二偏心螺栓的外周壁與所述第二上膠片抵接。

10、可選地，所述連接板上設置有第二安裝孔和第二連接孔，所述第二固定螺栓貫穿所述第二腰形孔，與所述第二安裝孔螺紋連接，所述第二偏心螺栓與所述第二連接孔螺紋連接。

11、本實用新型的有益效果在于：

12、本實用新型通過將第一上膠片設置在主軸的兩側上，第二上膠片設置在主軸的端部，并使第一腰形孔設置在第一上膠片上，第一固定螺栓貫穿第一腰形孔與主軸連接，第一偏心螺栓設置在主軸上，且第一偏心螺栓的外周壁與第一上膠片抵接。在工作過程中，需要對第一上膠片的位置進行調整時，操作人員首先將第一固定螺栓松開，解除對第一上膠片的固定，然后轉動第一偏心螺栓，通過第一偏心螺栓的轉動帶動第一上膠片的移動，進而時第一上膠片移動至預設位置，接著通過第一固定螺栓固定第一上膠片，能夠迅速對第一上膠片進行微調，避免調節過度使第一上膠片上膠時接觸面積過大造成機械磨損甚至機械打壞問題，以及調節過度導致上膠過少，使商標側邊和底部不粘連的問題，使調節精度更加準確，同時通過第一偏心螺栓能夠加固第一上膠片位置，減少打膠輥的調節周期。

13、通過以下參照附圖對本實用新型的示例性實施例的詳細描述，本實用新型的其它特征及其優點將會變得清楚。

技術特征：

1.一種卷煙包裝機的打膠裝置，其特征在于，包括：主軸、上膠組件和調整組件；

2.根據權利要求1所述的卷煙包裝機的打膠裝置，其特征在于，所述主軸上還具有第一安裝孔，所述第一固定螺栓貫穿所述第一腰形孔，與所述第一安裝孔螺紋連接。

3.根據權利要求1所述的卷煙包裝機的打膠裝置，其特征在于，所述第一腰形孔的長度方向與所述主軸的徑向方向平行。

4.根據權利要求1所述的卷煙包裝機的打膠裝置，其特征在于，所述主軸還包括第一連接孔，所述第一偏心螺栓與所述第一連接孔螺紋連接。

5.根據權利要求1-4任一項所述的卷煙包裝機的打膠裝置，其特征在于，所述上膠組件還包括連接軸和連接板，所述連接軸的第一端與所述主軸連接，所述連接軸的第二端與所述連接板連接，所述連接板的長度方向與所述主軸的周向方向垂直設置，所述第二上膠片設置在所述連接板的兩端上。

6.根據權利要求5所述的卷煙包裝機的打膠裝置，其特征在于，所述調整組件還包括第二偏心螺栓、第二腰形孔和第二固定螺栓，所述第二腰形孔設置在所述第二上膠片上，所述第二固定螺栓貫穿所述第二腰形孔與所述連接板連接，所述第二偏心螺栓設置在所述連接板上，且所述第二偏心螺栓的外周壁與所述第二上膠片抵接。

7.根據權利要求6所述的卷煙包裝機的打膠裝置，其特征在于，所述連接板上設置有第二安裝孔和第二連接孔，所述第二固定螺栓貫穿所述第二腰形孔，與所述第二安裝孔螺紋連接，所述第二偏心螺栓與所述第二連接孔螺紋連接。

技術總結
本技術公開了一種卷煙包裝機的打膠裝置，包括：主軸、上膠組件和調整組件；上膠組件包括第一上膠片和第二上膠片，第一上膠片設置在主軸的兩側上，用于對商標紙的側邊進行打膠，第二上膠片設置在主軸的端部，用于對商標紙的底部進行打膠；調整組件包括第一偏心螺栓、第一腰形孔和第一固定螺栓，第一腰形孔設置在第一上膠片上，第一固定螺栓貫穿第一腰形孔與主軸連接，第一偏心螺栓設置在主軸上，且第一偏心螺栓的外周壁與第一上膠片抵接。本技術能夠迅速對第一上膠片進行微調，避免調節過度使第一上膠片上膠時接觸面積過大造成機械磨損甚至機械打壞問題，以及調節過度導致上膠過少，使商標側邊和底部不粘連的問題，使調節精度更加準確。

技術研發人員：王永勝,付玉紅,陳開紅,文再彬,李旭,楊涵,王立志,周正舉,賞文凡,李顯通
受保護的技術使用者：紅云紅河煙草（集團）有限責任公司
技術研發日：20240711
技術公布日：2025/4/28
