：本技術涉及糕點包裝盒的，更具體地說涉及中式造型層酥糕點的包裝裝置。

背景技術

0、
背景技術：

1、目前糕點制作工廠生產的糕點主要通過兩種方式售賣，一種是自己將糕點擺放在售賣的柜臺行進行零售；另一種是將糕點采用包裝袋塑封后，放入紙制的包裝盒內，聽過其他銷售平臺進行售賣。現有的糕點包裝盒結構較為簡單，一般由紙盒、盒蓋以及設置凹槽結構的內襯墊，糕點放置到內襯墊的凹槽內，再蓋上盒蓋，即完成包裝，但糕點的運輸過程中，其糕點會在包裝盒內晃動，會破壞糕點的外形，尤其是一些具有造型結構的糕點，比如中式造型層酥糕點，其中式造型層酥糕點在晃動時，外側的酥皮會掉落，進而不僅破壞了造型，同時影響了糕點的質量，所以需要一種可以減少糕點晃動的紙質包裝盒。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的就是針對現有技術之不足，而提供了中式造型層酥糕點的包裝裝置，其包裝裝置為包裝盒，包裝盒內設有多個折痕結構的定位部件，利用定位部件可以限制層酥糕點的晃動，同時可以對層酥糕點進行緩沖，能有效保護層酥糕點的外形。

2、中式造型層酥糕點的包裝裝置，包括長條狀的紙盒和盒蓋，紙盒內插設有糕點定位支架，糕點定位支架包括豎向并矩形環狀的紙框架，紙框架內側的下底面上粘貼固定有水平并波浪形的紙墊板，紙墊板上側的紙框架內插接固定有縱截面呈矩形環狀的紙撐板；

3、所述紙框架的上端插接固定有若干圓形的紙襯套，紙襯套的下端插接固定在紙撐板上，所述紙襯套上成型有若干道向內彎折的定位凸棱；

4、所述盒蓋套設在紙盒的外側，盒蓋內側的上底面上固接有若干與紙襯套相對的紙質緩沖座，紙質緩沖座包括固接在盒蓋上呈豎直的導向套，導向套內插設有圓形的壓持套，壓持套的下端上成型有封板，封板的上端面粘貼固定有若干豎向的紙彈簧，紙彈簧的上端固接在盒蓋的內側底面上。

5、優選的，所述盒蓋和紙盒上插套有縱截面呈矩形環狀的盒套。

6、優選的，所述紙框架的前、后側邊分別抵靠在紙盒前、后側的內壁上，紙框架的左、右兩端面分別抵靠在紙盒前、后側的內壁上，紙框架外側的下底面抵靠在紙盒的內側底面上；所述紙框架的上端位于紙盒內側。

7、優選的，所述的紙襯套呈線性橫向均勻分布在紙框架上，紙襯套的上端面和紙框架的上端面相齊平、下端面和紙撐板的下端面相齊平。

8、優選的，所述紙質緩沖座的下端插設在紙襯套內，紙襯套內圈的直徑大于導向套外壁的直徑，導向套內壁壁的直徑等于壓持套外壁的直徑。

9、優選的，所述紙質緩沖座上導向套的中心軸線和紙襯套的中心軸線相重合。

10、本實用新型的有益效果在于：

11、本包裝裝置為包裝盒，包裝盒內設有多個折痕結構的定位部件，利用定位部件可以限制層酥糕點的晃動，同時可以對層酥糕點進行緩沖，能有效保護層酥糕點的外形。

技術特征：

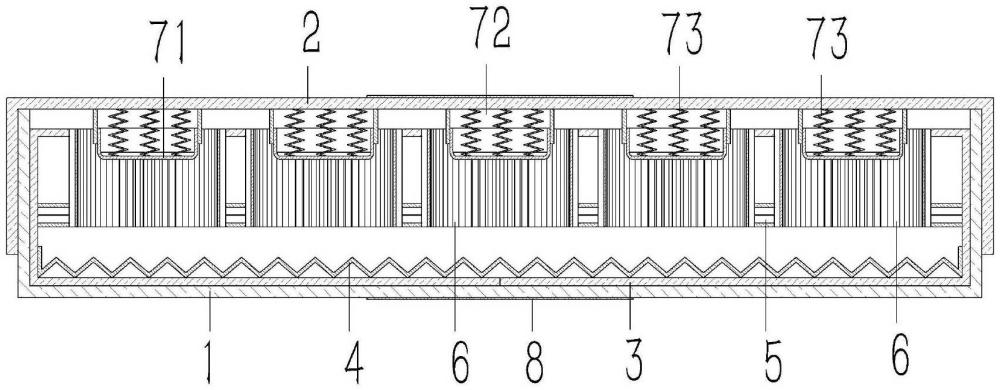

1.中式造型層酥糕點的包裝裝置，包括長條狀的紙盒(1)和盒蓋(2)，紙盒(1)內插設有糕點定位支架，其特征在于：糕點定位支架包括豎向并矩形環狀的紙框架(3)，紙框架(3)內側的下底面上粘貼固定有水平并波浪形的紙墊板(4)，紙墊板(4)上側的紙框架(3)內插接固定有縱截面呈矩形環狀的紙撐板(5)；

2.根據權利要求1所述的中式造型層酥糕點的包裝裝置，其特征在于：所述盒蓋(2)和紙盒(1)上插套有縱截面呈矩形環狀的盒套(8)。

3.根據權利要求1所述的中式造型層酥糕點的包裝裝置，其特征在于：所述紙框架(3)的前、后側邊分別抵靠在紙盒(1)前、后側的內壁上，紙框架(3)的左、右兩端面分別抵靠在紙盒(1)前、后側的內壁上，紙框架(3)外側的下底面抵靠在紙盒(1)的內側底面上；所述紙框架(3)的上端位于紙盒(1)內側。

4.根據權利要求3所述的中式造型層酥糕點的包裝裝置，其特征在于：所述的紙襯套(6)呈線性橫向均勻分布在紙框架(3)上，紙襯套(6)的上端面和紙框架(3)的上端面相齊平、下端面和紙撐板(5)的下端面相齊平。

5.根據權利要求1所述的中式造型層酥糕點的包裝裝置，其特征在于：所述紙質緩沖座(7)的下端插設在紙襯套(6)內，紙襯套(6)內圈的直徑大于導向套(72)外壁的直徑，導向套(72)內壁壁的直徑等于壓持套(71)外壁的直徑。

6.根據權利要求5所述的中式造型層酥糕點的包裝裝置，其特征在于：所述紙質緩沖座(7)上導向套(72)的中心軸線和紙襯套(6)的中心軸線相重合。

技術總結
本技術涉及中式造型層酥糕點的包裝裝置，包括長條狀的紙盒和盒蓋，紙盒內插設有糕點定位支架，糕點定位支架包括豎向并矩形環狀的紙框架，紙框架內側的下底面上粘貼固定有水平并波浪形的紙墊板，紙墊板上側的紙框架內插接固定有縱截面呈矩形環狀的紙撐板；所述紙框架的上端插接固定有若干圓形的紙襯套，紙襯套的下端插接固定在紙撐板上，所述紙襯套上成型有若干道向內彎折的定位凸棱；本包裝裝置為包裝盒，包裝盒內設有多個折痕結構的定位部件，利用定位部件可以限制層酥糕點的晃動，同時可以對層酥糕點進行緩沖，能有效保護層酥糕點的外形。

技術研發人員：何建武,周金龍,胡華妹,朱余娒,吳雪
受保護的技術使用者：浙江歐恒食品有限公司
技術研發日：20240712
技術公布日：2025/4/28
