本實用新型屬于一種新型的離合器面片熱壓成型的4腔成型模具，可以解決大批量產品的量產問題，提高生產效率，降低勞動強度及降低廢次品率。

背景技術：

傳統的離合器面片生產都是使用單腔單模生產的，傳統溢流式的模具由于人工取片的問題，使用的模具簡單、成本低，但原材料浪費嚴重且工人取出產品很困難，廢品率高，也存在邊角料環境污染風險。

技術實現要素：

本實用新型的目的是設計一款全新的離合器面片多工位自動頂出模具，解決的技術問題是：可以實現產品的自動頂出脫模，可以實現一次生產4片，生產效率是傳統模具的4倍以上，并且由于是封閉式的模具結構，可以減少邊角料異出，可以節約投料量10%，并且由于是自動脫模可以降低缺料及修邊等造成的廢次品率，封閉式的模具沒有飛邊也降低工人勞動強度，本實用新型解決了離合器面片常規方式生產過程存在的上述技術背景的缺點，并且大大提高的生產效率和成品率。

本實用新型的目的是這樣實現的，所述的離合器面片多工位自動頂出模具，包含上模、下模、下模板、加熱板及自動頂出機構，上模有4個模腔，下模設有與上模所設有的4個模腔相對應的4個模腔，上模固定于上模板下面，其特征在于：在上模與下模之間置放有離合器面片纏繞胚半成品，在下模的下面設有加熱板，所述加熱板中心處設有的圓柱體能插入到下模中心所設有的圓孔中且能脫開，離合器面片纏繞胚半成品在上模與下模之間的加熱加壓下能形成4個離合器面片；在位于加熱板下面設置有自動頂出機構，所述的自動頂出機構包括液壓機構、頂出板和頂出銷釘，所述的液壓機構與頂出板連接，頂出銷釘一端連接在頂出板上、另一端能穿過加熱板、下模上所開有的通孔而能接觸到在上模與下模之間所制成的離合器面片的底面上。

所述的上模與下模密閉蓋合，每一個模腔設置有4根頂出銷釘；一帶彈簧的螺栓的一端固定在下模板、另一端伸入到下模的外緣所設有的螺栓孔和頂出板所設有的避開孔中，實現頂出板在下模與下模板之間的頂出和復位。

在頂出銷釘上設有壓力傳感器，壓力傳感器能感知頂出銷釘運動的力量、部位、速度、時間信息，并將此信息傳送個微處理器，微處理器能控制液壓機構的升降工作，并將離合器面片自動頂出。

與現有技術相比，本實用新型的有益效果： 節約產品投料量10%（產品沒有邊角料），降低廢次品率3%。 提高效率400%。 減少工人修邊勞動強度。 減少環境污染（沒有多余邊角料產生，從而減少環境污染）。 產品質量穩定性更好。

附圖說明

圖1為本實用新型的總裝配結構示意圖。

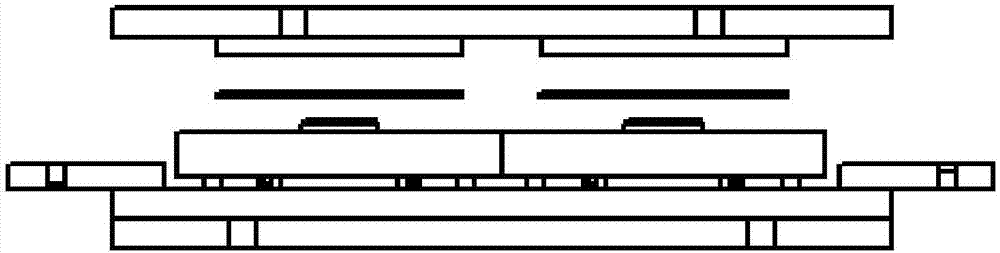

圖2為本實用新型的總裝配主視結構示意圖。

圖3為本實用新型主視圖結構中的一個下模示意圖。

圖4為圖2的總裝配結構爆炸示意圖。

圖5為本實用新型的控制原理框圖。

具體實施方式

為了使本實用新型實現的技術手段、創作思維、達成目的及功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型的具體使用過程。

如圖1、圖2、圖3和圖4所示：本實用新型包含上模2、下模3、下模板、加熱板4及自動頂出機構，上模2有4個模腔，下模3設有與上模2所設有的4個模腔相對應的4個模腔，上模2固定于上模板下面，其結構特點為：在上模2、下模3之間置放有離合器面片纏繞胚半成品，在下模3下面設有加熱板4，所述加熱板4中心處設有的圓柱體4A能插入到下模3中心所設有的圓孔中且能脫開，離合器面片纏繞胚半成品在上模2的4個模腔、下模3的4個模腔之間的加熱加壓下能形成4個離合器面片1；在位于加熱板4下面設置有自動頂出機構，所述的自動頂出機構包括液壓機構、頂出板5和頂出銷釘6，所述的液壓機構與頂出板5連接，頂出銷釘6一端連接在頂出板5上、另一端能穿過加熱板4、下模3上所開有的通孔7而能接觸到將離合器面片纏繞胚半成品經熱壓后而制成的離合器面片1的底面上。

上述的頂出銷釘6可以根據產品設計，本實施例單模設有4根，頂出銷釘6一端連接在頂出板5上、另一端能穿過加熱板4、下模3上所開有的通孔7而能接觸到離合器面片制作材料（離合器面片纏繞胚半成品）的經熱壓而制成的離合器面片1的底面上，當要脫模時，上模板帶動上模2分離，頂出板5在頂出機構(如液壓機構)的作用下帶動頂出銷釘6上頂，即能使頂出板5和頂出銷釘6移動而使頂出銷釘6頂端頂起離合器面片1的底部，達到脫模目的，而同時頂出板5在帶彈簧的螺栓8中套有的彈簧作用下自動復位頂出銷釘6，帶彈簧的螺栓8的一端能固定在下模板、另一端伸入到下模3外緣設有的螺栓孔和頂出板5的避開孔，實現頂出板5在下模3和下模板之間自由的頂出和復位，從而實現離合器面片的連續生產。小規格離合器面片產品厚度在3mm~5mm不等，不易生產，常規模具生產的產品邊角料多且時常發生缺料產生的廢次品（溢流式模具易產生缺料），并且經常修剪邊角料容易造成產品修壞的缺陷，但是使用了本實用新型模具后，由于模具是上模2和下模3封閉式的結構沒有溢料，故投料量可以大大減少且模具上、下模加壓從而從所投原料在密閉腔中流動性更好，產品外觀均勻且厚度穩定，最重要的是產品在完成生產設定工藝后，由本實用新型所設計的自動頂出機構的頂出板5和頂出銷釘6將離合器面片1自動頂出，工人就可以拿出產品，無需像常規模具那樣需要特殊工具取片（美工刀取片容易損壞產品也存在安全隱患），且無需修理邊角料，大大降低工人勞動強度。

為了使本實用新型實現更精確的脫模，在頂出銷釘6上設有壓力傳感器，壓力傳感器感知頂出銷釘6運動的力量、部位、速度、時間等信息，并將此信息傳送到微處理器，微處理器能控制液壓機構的升降工作，達到最佳的將離合器面片1自動頂出，當頂出后，當壓力傳感器感知頂出銷釘6上的離合器面片1取走后，并將此信息傳給微處理器，微處理器能控制液壓機構的升降工作使頂出銷釘6回位。

以上顯示和描述了本實用新型的使用原理和基本特征及本實用新型的優點。可以根據加工離合器面片的產品的大小規格及上下模板的尺寸范圍做適當?shù)恼{(diào)整設計，均可達到上述使用效果。
