本實用新型涉及一種模具結構，特指一種通過行位導向且運動受力均勻的模具行位的改良結構。

背景技術：

在模具結構中，由于產品形狀越來越復雜，一般都使用行位便于產品成型后出模，在目前的模具行業中使用的普通行位都是壓槽壓到行位底部，但是，使用這種普通行位時，當高度和長度相近的大行位斜導柱撥動行位時受力不均，使行位壓塊發生偏轉，甚至使行位壓塊外翻，干擾行位運動，使用起來非常不方便，不利于生產，影響生產效率，增加生產成本，且其結構復雜，實用性較差。

技術實現要素：

為了解決上述問題，本實用新型旨在提供一種模具結構，特指一種通過行位導向且運動受力均勻的模具行位的改良結構。

實現上述目的，本實用新型采用的技術方案是：一種模具行位的改良結構，包括行位和行位壓塊，所述行位兩側對稱地設置有一體成型的承托部，所述承托部向外延伸地位于所述行位的中部，所述承托部的兩側分別與所述行位形成安裝槽和壓槽，所述行位壓塊安裝于所述安裝槽上。

其中，所述行位設置有具有一定傾斜度的導向面，所述承托部分別位于所述導向面的兩側，所述承托部的寬度小于所述行位壓塊的寬度。

其中，所述行位其中一端設置有卡槽，另一端設置有嵌合部，所述卡槽內設置有導柱，所述行位通過所述卡槽可滑動地設置于所述導柱上。

本實用新型的有益效果體現為：本實用新型旨在提供一種模具行位的改良結構，通過將傳統行位的壓槽進行改良，將承托部上移行位的中間位置，從而使壓槽處于行位的中間，在行位斜導柱拔動時整體受力均勻，避免運動中受力不均影響運動平衡度，提高生產效率，降低生產成本，且其結構簡單，便于使用，實用性強。

附圖說明

圖1為本實用新型整體結構示意圖。

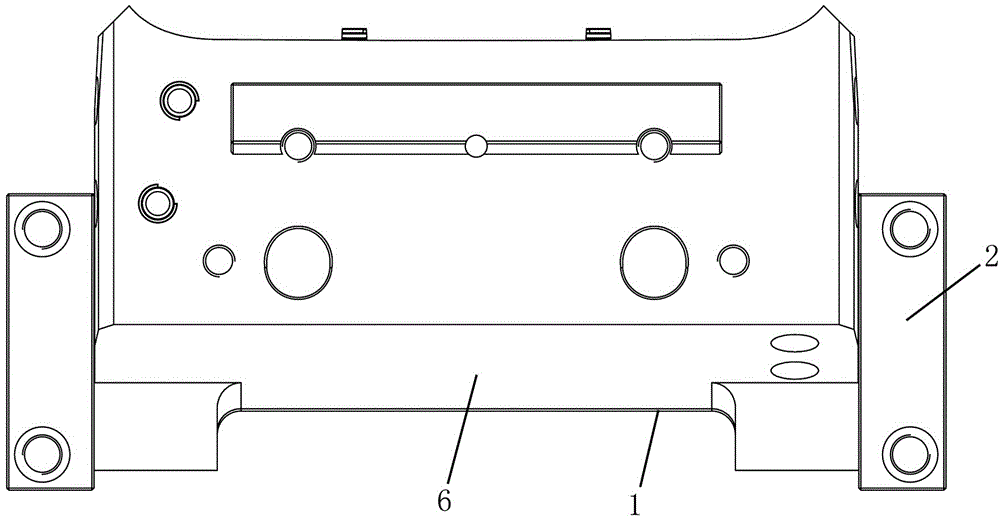

圖2為本實用新型整體結構俯視圖。

圖3為本實用新型整體結構正視圖。

附圖標注說明：

1-行位；2-行位壓塊；3-承托部；4-安裝槽；5-壓槽；6-導向面；7-卡槽；8-嵌合部；9-導柱。

具體實施方式

下面結合附圖詳細說明本實用新型的具體實施方式：

如圖1-3所示，一種模具行位的改良結構，包括行位1和行位1壓塊2，所述行位1兩側對稱地設置有一體成型的承托部3，所述承托部3向外延伸地位于所述行位1的中部，所述承托部3的兩側分別與所述行位1形成安裝槽3和壓槽5，所述行位1壓塊2安裝于所述安裝槽3上, 將承托部3上移至行位1的中間位置，從而使壓槽5提高，有效解決了現有行位1中承托部3與壓槽5位于底部，當行位1較高時，使行位壓塊2的高度也較高，在模具運作時平衡度和精準度驟降的缺陷。

其中，所述行位1設置有具有一定傾斜度的導向面6，所述承托部3分別位于所述導向面6的兩側，所述承托部3的寬度小于所述行位1壓塊2的寬度。

其中，所述行位1其中一端設置有卡槽7，另一端設置有嵌合部8，所述卡槽7內設置有導柱，所述行位1通過所述卡槽7可滑動地設置于所述導柱上，行位1通過所述導柱9卡接于模具本體中。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型的技術范圍作任何限制，本行業的技術人員，在本技術方案的啟迪下，可以做出一些變形與修改，凡是依據本實用新型的技術實質對以上的實施例所作的任何修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
