本技術涉及吹膜機組機頭，具體為一種三層共擠吹膜機組的機頭。

背景技術：

1、吹膜機是將塑料粒子加熱融化再吹成薄膜的一種設備，塑料吹膜機主要包括螺桿擠出機構和吹膜機機頭，送料機構將物料融化并輸送給吹膜機機頭，進行吹膜工作，實現塑料薄膜的生產，吹膜機分很多種，有pe、pof、pvc等等，用全新的粒子吹出的是新料，色澤均勻，干凈，袋子拉伸好。

2、如申請號為cn202122082762.9的實用新型公開了一種多層共擠吹膜機機頭，該實用新型包括機頭、螺栓和豎管，所述機頭的頂端外壁螺紋連接有多個螺栓，所述機頭的頂端固接有豎管，所述多層共擠吹膜機機頭還包括：輸送構件安裝在所述機頭的底端內部；支撐構件安裝在所述機頭的外壁；固定構件安裝在所述支撐構件的兩側。該多層共擠吹膜機機頭，通過插板、進料管、螺紋塊、定板、螺旋桿和外殼的配合使用，達到了可以對機頭進行送料工作，同時可以對螺旋桿進行快速更換清理工作，但是該機頭在混合物料時，不易對物料進行過濾處理，而是直接對物料進行混合的，這樣很容易把雜質混合在一起，從而導致吹出的薄膜質量欠佳。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提出一種三層共擠吹膜機組的機頭。

技術實現思路

1、本實用新型的目的在于提供一種三層共擠吹膜機組的機頭，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種三層共擠吹膜機組的機頭，包括輸料管，所述輸料管的上端表面固定有連通管一，所述連通管一遠離輸料管的一端固定有過濾管段一，所述過濾管段一的內壁開設有卡槽，所述過濾管段一內部卡槽的上方設置有過濾網板，且過濾網板的上方設置有過濾管段二，所述過濾管段一與過濾管段二的四周均固定有安裝板，且安裝板的表面開設有通孔，所述通孔的內部設置有緊固螺栓，所述過濾管段二的底部表面固定有凸出圓邊，且凸出圓邊的底部表面設置有密封圈，所述過濾管段一的頂端表面開設有嵌入槽。

3、進一步的，所述過濾管段二遠離凸出圓邊的一側表面固定有連通管二，且連通管二的外部表面設置有外螺紋層。

4、進一步的，所述連通管二的外部套設有連接套圈一，所述連接套圈一的上端設置有連接套圈二。

5、進一步的，所述連接套圈二外部表面的上側固定有固定座，且固定座的左右兩端均設置有連接轉軸。

6、進一步的，所述固定座的外部設置有連接方環，且連接方環通過連接轉軸與固定座轉動連接。

7、進一步的，所述連通管二遠離過濾管段二的一端設置有插接管，且插接管的頂端固定有限位管。

8、進一步的，所述限位管外部表面的左右兩端均固定有卡座，所述限位管的頂端固定有機頭本體。

9、本實用新型提供了一種三層共擠吹膜機組的機頭，具備以下有益效果：

10、1、本實用新型通過過濾管段一、卡槽、過濾網板、過濾管段二、安裝板、通孔、緊固螺栓、凸出圓邊、密封圈和嵌入槽的設置，方便對物料進行過濾處理，這樣避免了直接對物料進行混合的，而導致機頭本體吹出的薄膜質量欠佳，故可整體上提高機頭本體的使用效果，并且其結構的設計也方便對過濾網板進行安裝和拆卸，這樣可避免過濾網板表面累積的雜質過多，而影響機頭本體的使用。

11、2、本實用新型通過連通管二、外螺紋層、連接套圈一、連接套圈二、固定座、連接方環、插接管、限位管和卡座的設置，方便對機頭本體進行快速的安裝和拆卸，以減少時間上的浪費，其設計的結構簡單，便于人們進行操作。

技術特征：

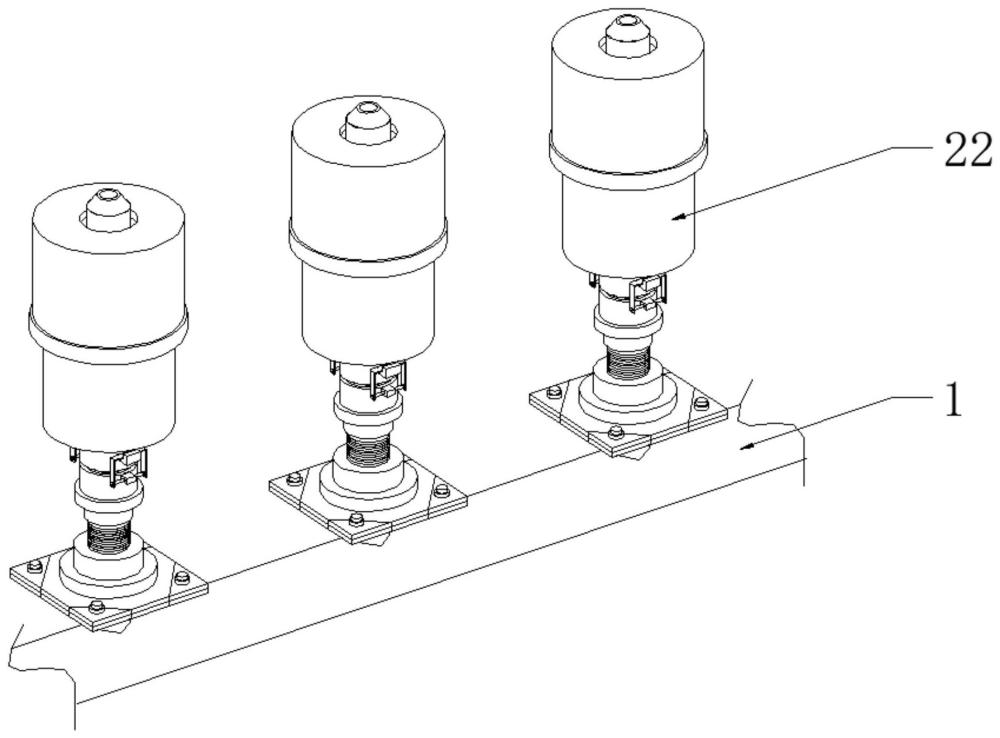

1.一種三層共擠吹膜機組的機頭，包括輸料管(1)，其特征在于，所述輸料管(1)的上端表面固定有連通管一(2)，所述連通管一(2)遠離輸料管(1)的一端固定有過濾管段一(3)，所述過濾管段一(3)的內壁開設有卡槽(4)，所述過濾管段一(3)內部卡槽(4)的上方設置有過濾網板(5)，且過濾網板(5)的上方設置有過濾管段二(6)，所述過濾管段一(3)與過濾管段二(6)的四周均固定有安裝板(7)，且安裝板(7)的表面開設有通孔(8)，所述通孔(8)的內部設置有緊固螺栓(9)，所述過濾管段二(6)的底部表面固定有凸出圓邊(10)，且凸出圓邊(10)的底部表面設置有密封圈(11)，所述過濾管段一(3)的頂端表面開設有嵌入槽(12)。

2.根據權利要求1所述的一種三層共擠吹膜機組的機頭，其特征在于，所述過濾管段二(6)遠離凸出圓邊(10)的一側表面固定有連通管二(13)，且連通管二(13)的外部表面設置有外螺紋層(14)。

3.根據權利要求2所述的一種三層共擠吹膜機組的機頭，其特征在于，所述連通管二(13)的外部套設有連接套圈一(15)，所述連接套圈一(15)的上端設置有連接套圈二(16)。

4.根據權利要求3所述的一種三層共擠吹膜機組的機頭，其特征在于，所述連接套圈二(16)外部表面的上側固定有固定座(17)，且固定座(17)的左右兩端均設置有連接轉軸。

5.根據權利要求4所述的一種三層共擠吹膜機組的機頭，其特征在于，所述固定座(17)的外部設置有連接方環(18)，且連接方環(18)通過連接轉軸與固定座(17)轉動連接。

6.根據權利要求2所述的一種三層共擠吹膜機組的機頭，其特征在于，所述連通管二(13)遠離過濾管段二(6)的一端設置有插接管(19)，且插接管(19)的頂端固定有限位管(20)。

7.根據權利要求6所述的一種三層共擠吹膜機組的機頭，其特征在于，所述限位管(20)外部表面的左右兩端均固定有卡座(21)，所述限位管(20)的頂端固定有機頭本體(22)。

技術總結
本技術涉及吹膜機組機頭技術領域，尤其為一種三層共擠吹膜機組的機頭，包括輸料管，輸料管的上端表面固定有連通管一，連通管一遠離輸料管的一端固定有過濾管段一，過濾管段一的內壁開設有卡槽，過濾管段一內部卡槽的上方設置有過濾網板，且過濾網板的上方設置有過濾管段二，過濾管段一與過濾管段二的四周均固定有安裝板，且安裝板的表面開設有通孔，通孔的內部設置有緊固螺栓，過濾管段二的底部表面固定有凸出圓邊。該一種三層共擠吹膜機組的機頭，通過過濾管段一、卡槽、過濾網板、過濾管段二、安裝板、通孔、緊固螺栓、凸出圓邊、密封圈和嵌入槽的設置，增加了機頭本體可過濾雜質的使用性能，其設計整體上提高了機頭本體的生產質量。

技術研發人員：唐德淵,陳勁松,黃維,張景芳,傅燁,丁玲,袁睿,高成濤,秦舒浩,高維常,張黎,李劍
受保護的技術使用者：貴州科泰天興農業科技有限公司
技術研發日：20240326
技術公布日：2025/4/28
