本技術涉及汽車配件生產，具體為一種汽車配件注塑模具。

背景技術：

1、?汽車配件（auto?parts）是構成汽車整體的各個單元及服務于汽車的一種產品。汽車配件的種類繁多，隨著人們生活水平的提高，人們對汽車的消費也越來越多，汽車配件的這個市場變得也越來越大。近些年來汽車配件制造廠也在飛速地發展，隨著社會的發展和科技的進步，注塑件的使用范圍和數量也越來越大，人們的生活也越來越離不開注塑件的使用，特別是汽車配件注塑件的使用，汽車配件注塑件通常采用模具注塑成型。

2、如申請?zhí)枮閏n202322036603.4，通過啟動升降驅動器，升降驅動器帶動頂座和上模具下降，下降后的上模具進入成型腔中與下模具配合，用于成型汽車配件注塑，當汽車配件成型后，通過啟動升降驅動器，升降驅動器帶動頂座和上模具上升后，再啟動旋轉驅動器，旋轉驅動器帶動齒輪轉動，齒輪轉動時帶動齒環轉動，齒環帶動旋轉臺繞中心軸轉動，使得另一成型腔轉動到上模具下方，重復上述步驟，可實現一個上模具配合多個下模具進行注塑成型作業，大大的降低了成本，同時提高了生產效率，但是該注塑模具完成注塑工作后，注塑件的邊緣會留下多余的廢料，給后續工作帶來麻煩，需要進行修理。

3、于是，有鑒于此，針對現有的結構不足予以研究改良，提出一種汽車配件注塑模具。

技術實現思路

1、本實用新型的目的在于提供一種汽車配件注塑模具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種汽車配件注塑模具，包括模板a和頂桿，所述模板a的上方安裝有墊鐵，且墊鐵的上方設置有模具a，所述模具a的內表面底部設置有電缸，且電缸的上方安裝有頂桿，所述頂桿的上方設置有c型切刀。

3、優選的，所述模具a的內表面上方安裝有模芯a，且模芯a的上方設置有模芯b。

4、優選的，所述模芯b的外表面安裝有模具b，且模具b的上方設置有模板b。

5、優選的，所述模板b的上方安裝有澆口，且澆口的下方連接有澆道。

6、優選的，所述模具a的兩側設置有z型冷卻管，且z型冷卻管為連續“z”型。

7、優選的，所述澆口與澆道相互貫通，且澆道為“人”字形。

8、優選的，所述c型切刀沿模芯a的中心位置對稱分布有兩個，且模芯a的上表面與模芯b的下表面緊密貼合。

9、與現有技術相比，本實用新型的有益效果是：會沿注塑件的邊緣進行剪切，完成對注塑件的修邊工作，進一步減少后續生產的流程；

10、1.本實用新型通過電缸、頂桿和c型切刀的設置，待模芯a和模芯b內的注塑件冷卻成型后，移除模芯b，啟動電缸，電缸通過頂桿帶動c型切刀向上移動，此時c型切刀會沿注塑件的邊緣進行剪切，完成對注塑件的修邊工作，進一步減少后續生產的流程。

技術特征：

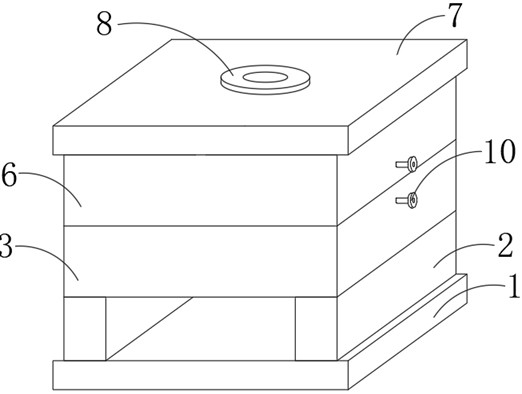

1.一種汽車配件注塑模具，包括模板a（1）和頂桿（12），其特征在于，所述模板a（1）的上方安裝有墊鐵（2），且墊鐵（2）的上方設置有模具a（3），所述模具a（3）的內表面底部設置有電缸（11），且電缸（11）的上方安裝有頂桿（12），所述頂桿（12）的上方設置有c型切刀（13）。

2.根據權利要求1所述的一種汽車配件注塑模具，其特征在于，所述模具a（3）的內表面上方安裝有模芯a（4），且模芯a（4）的上方設置有模芯b（5）。

3.根據權利要求2所述的一種汽車配件注塑模具，其特征在于，所述模芯b（5）的外表面安裝有模具b（6），且模具b（6）的上方設置有模板b（7）。

4.根據權利要求3所述的一種汽車配件注塑模具，其特征在于，所述模板b（7）的上方安裝有澆口（8），且澆口（8）的下方連接有澆道（9）。

5.根據權利要求1所述的一種汽車配件注塑模具，其特征在于，所述模具a（3）的兩側設置有z型冷卻管（10），且z型冷卻管（10）為連續“z”型。

6.根據權利要求4所述的一種汽車配件注塑模具，其特征在于，所述澆口（8）與澆道（9）相互貫通，且澆道（9）為“人”字形。

7.根據權利要求2所述的一種汽車配件注塑模具，其特征在于，所述c型切刀（13）沿模芯a（4）的中心位置對稱分布有兩個，且模芯a（4）的上表面與模芯b（5）的下表面緊密貼合。

技術總結
本技術公開了一種汽車配件注塑模具，涉及汽車配件生產技術領域，包括模板A和頂桿，所述模板A的上方安裝有墊鐵，且墊鐵的上方設置有模具A，所述模具A的內表面底部設置有電缸，且電缸的上方安裝有頂桿，所述頂桿的上方設置有C型切刀。該汽車配件注塑模具，與現有的普通注塑模具相比，待模芯A和模芯B內的注塑件冷卻成型后，移除模芯B，啟動電缸，電缸通過頂桿帶動C型切刀向上移動，此時C型切刀會沿注塑件的邊緣進行剪切，完成對注塑件的修邊工作，進一步減少后續生產的流程，往Z型冷卻管10上接入冷媒，Z型冷卻管10為連續Z型，能夠大面積冷卻模芯A4和模芯B5，使模芯A4和模芯B5內的注塑件快速冷卻成型。
