本技術涉及內抽模具，具體為一種易裝卸行位內抽模具。

背景技術：

1、模具，工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。?簡而言之，模具是用來制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。素有“工業之母”的稱號。內抽模具也是模具中的一種。

2、例如授權公告號為“cn209078978u”的一種內抽模具結構，結構簡單，易于維修且維修頻率低，同時采用本實用新型結構的模具生產效率高，適用于現有的生產要求。但是該內抽模具結構，抽芯需要油缸帶動進行移動，抽芯所需的部件全部位于模具內部，不便于操作人員進行修理，這就增加了內抽模具結構的維護成本。同時該內抽模具結構，需要操作人員通過安裝限位塊等結構才能對內抽結構進行固定，這就增加了操作人員的工作量。

技術實現思路

1、本實用新型的目的是為了解決抽芯需要油缸帶動進行移動，抽芯所需的部件全部位于模具內部，不便于操作人員進行修理，這就增加了內抽模具結構的維護成本和需要操作人員通過安裝限位塊等結構才能對內抽結構進行固定，這就增加了操作人員的工作量的問題，而提出的一種易裝卸行位內抽模具。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計一種易裝卸行位內抽模具，包括底座，所述底座的內部設有鏟機固定機構，所述底座的外壁通過通孔與小鏟機滑動相連，所述小鏟機的內部設有滑塊抽出機構，所述底座的外壁通過通孔與斜塊滑動相連，所述斜塊的外壁與大鏟機固定相連，所述小鏟機與大鏟機的表面均與上模具相貼合，所述小鏟機與大鏟機的表面均與下模具相貼合，所述下模具放置在底座的上表面上，所述小鏟機的表面通過滑槽與滑塊滑動相連，所述滑塊的外壁與上模具滑動相連，所述滑塊通過通孔貫穿上模具。

4、優選的，所述滑塊抽出機構包括電機，所述電機的外壁通過支架與小鏟機的內壁滑動相連，所述電機的輸出軸與第一齒輪固定相連，所述第一齒輪的外壁與第二齒輪嚙合相連，所述第二齒輪的外壁與兩個蝸桿固定相連，兩個所述蝸桿的外壁分別與兩個蝸輪嚙合相連，兩個所述蝸輪的外壁均通過銷軸與小鏟機轉動相連，兩個所述蝸輪的外壁分別與兩個轉輪固定相連。

5、優選的，兩個所述蝸桿的外壁均通過軸承與小鏟機轉動相連，兩個所述轉輪的外壁均與滑塊相貼合。

6、優選的，所述鏟機固定機構包括電動伸縮桿，所述電動伸縮桿的底端與底座固定相連，所述電動伸縮桿的端部與第一齒條固定相連，所述第一齒條的外壁與第三齒輪嚙合相連，所述第三齒輪的外壁通過支架與第四齒輪固定相連，所述第四齒輪的外壁與兩個第二齒條嚙合相連，兩個所述第二齒條的外壁分別與兩個夾緊板固定相連。

7、優選的，兩個所述夾緊板的外壁與斜塊的外壁相抵緊，所述第三齒輪的外壁通過銷軸與底座轉動相連。

8、優選的，所述上模具的內部加工有產品倒扣，所述產品倒扣的外壁與滑塊滑動相連。

9、本實用新型提出的一種易裝卸行位內抽模具，有益效果在于：通過小鏟機和滑塊抽出機構的配合，電機帶動第一齒輪轉動，第一齒輪帶動第二齒輪轉動，第二齒輪帶動蝸桿轉動，蝸桿帶動蝸輪轉動，蝸輪帶動轉輪轉動，轉輪帶動滑塊移動，通過上述方式可以使滑塊從上模具內抽出，而且所需的部件全部在模具外可以進行拆卸更換，易裝卸，這就降低了內抽模具的工作成本。

10、通過底座和鏟機固定機構的配合，電動伸縮桿帶動第一齒條轉動，第一齒條帶動三齒輪轉動，第三齒輪帶動第四齒輪轉動，第四齒輪帶動第二齒條移動，第二齒條帶動夾緊板移動，夾緊板通過上述方式分別抵緊斜塊和小鏟機的外壁，通過上述方式可以無需操作人員對其進行繁瑣的安裝，易裝卸，這就減少了操作人員的工作量。

技術特征：

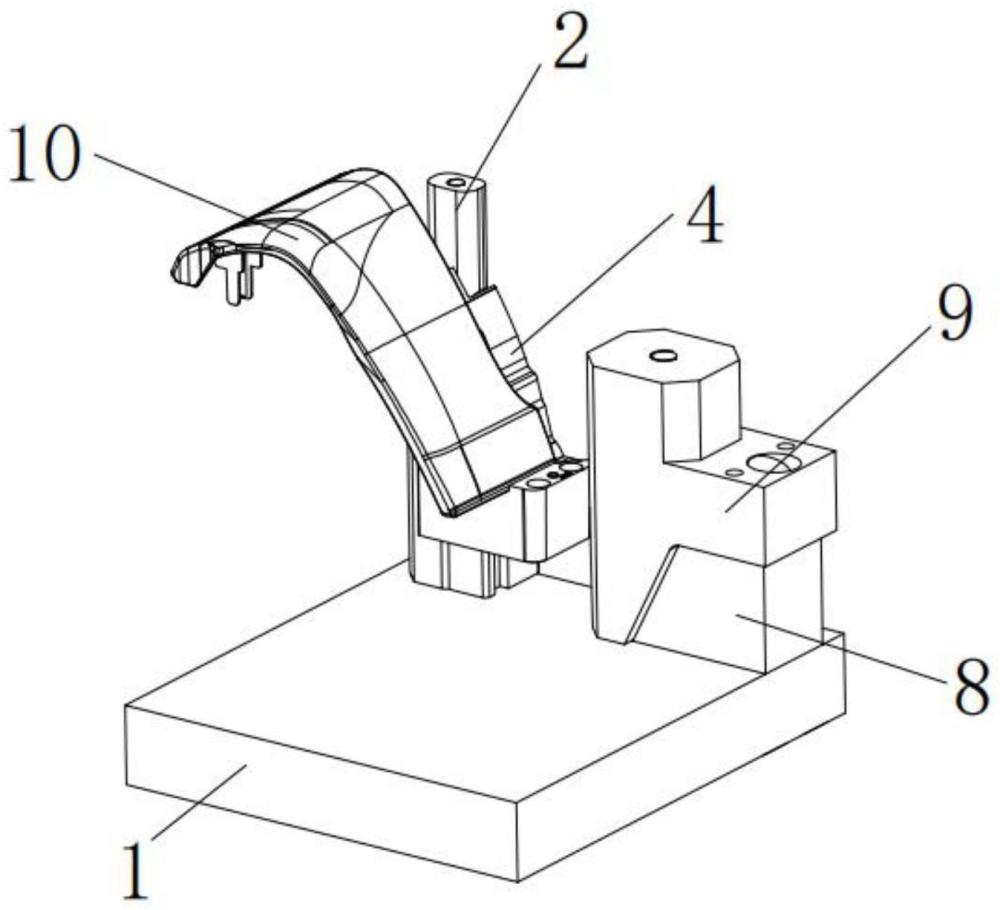

1.一種易裝卸行位內抽模具，包括底座（1），其特征在于：所述底座（1）的內部設有鏟機固定機構（7），所述底座（1）的外壁通過通孔與小鏟機（2）滑動相連，所述小鏟機（2）的內部設有滑塊抽出機構（3），所述底座（1）的外壁通過通孔與斜塊（8）滑動相連，所述斜塊（8）的外壁與大鏟機（9）固定相連，所述小鏟機（2）與大鏟機（9）的表面均與上模具（5）相貼合，所述小鏟機（2）與大鏟機（9）的表面均與下模具（6）相貼合，所述下模具（6）放置在底座（1）的上表面上，所述小鏟機（2）的表面通過滑槽與滑塊（4）滑動相連，所述滑塊（4）的外壁與上模具（5）滑動相連，所述滑塊（4）通過通孔貫穿上模具（5）。

2.根據權利要求1所述的一種易裝卸行位內抽模具，其特征在于：所述滑塊抽出機構（3）包括電機（301），所述電機（301）的外壁通過支架與小鏟機（2）的內壁滑動相連，所述電機（301）的輸出軸與第一齒輪（302）固定相連，所述第一齒輪（302）的外壁與第二齒輪（303）嚙合相連，所述第二齒輪（303）的外壁與兩個蝸桿（304）固定相連，兩個所述蝸桿（304）的外壁分別與兩個蝸輪（305）嚙合相連，兩個所述蝸輪（305）的外壁均通過銷軸與小鏟機（2）轉動相連，兩個所述蝸輪（305）的外壁分別與兩個轉輪（306）固定相連。

3.根據權利要求2所述的一種易裝卸行位內抽模具，其特征在于：兩個所述蝸桿（304）的外壁均通過軸承與小鏟機（2）轉動相連，兩個所述轉輪（306）的外壁均與滑塊（4）相貼合。

4.根據權利要求1所述的一種易裝卸行位內抽模具，其特征在于：所述鏟機固定機構（7）包括電動伸縮桿（701），所述電動伸縮桿（701）的底端與底座（1）固定相連，所述電動伸縮桿（701）的端部與第一齒條（702）固定相連，所述第一齒條（702）的外壁與第三齒輪（703）嚙合相連，所述第三齒輪（703）的外壁通過支架與第四齒輪（704）固定相連，所述第四齒輪（704）的外壁與兩個第二齒條（705）嚙合相連，兩個所述第二齒條（705）的外壁分別與兩個夾緊板（706）固定相連。

5.根據權利要求4所述的一種易裝卸行位內抽模具，其特征在于：兩個所述夾緊板（706）的外壁與斜塊（8）的外壁相抵緊，所述第三齒輪（703）的外壁通過銷軸與底座（1）轉動相連。

6.根據權利要求1所述的一種易裝卸行位內抽模具，其特征在于：所述上模具（5）的內部加工有產品倒扣（10），所述產品倒扣（10）的外壁與滑塊（4）滑動相連。

技術總結
本技術涉及內抽模具技術領域，尤其是一種易裝卸行位內抽模具，包括底座，所述底座的內部設有鏟機固定機構，所述底座的外壁通過通孔與小鏟機滑動相連。通過小鏟機和滑塊抽出機構的配合，電機帶動第一齒輪轉動，第一齒輪帶動第二齒輪轉動，轉輪帶動滑塊移動，通過上述方式可以使滑塊從上模具內抽出，而且所需的部件全部在模具外可以進行拆卸更換，這就降低了內抽模具的工作成本，通過底座和鏟機固定機構的配合，電動伸縮桿帶動第一齒條轉動，第一齒條帶動三齒輪轉動，夾緊板通過上述方式分別抵緊斜塊和小鏟機的外壁，通過上述方式可以無需操作人員對其進行繁瑣的安裝，這就減少了操作人員的工作量。

技術研發人員：彭杰,黃永江,陳輝明,方文祥
受保護的技術使用者：武漢英捷可型精密模具有限責任公司
技術研發日：20240409
技術公布日：2025/4/28
