本技術涉及密封墊片加工，特別涉及一種密封墊片熱壓成型裝置。

背景技術：

1、密封墊片是一種用于填補兩個相對移動的機械零件之間的空隙，以防止液體或氣體泄漏的裝置，它通常由柔軟的材料制成，如橡膠、聚四氟乙烯等，密封墊片在機械設備、汽車引擎、管道系統等領域中廣泛應用，密封墊片通常會采用熱壓成型裝置進行加工，主要是為了確保密封墊片具有良好的密封性能和尺寸精度，熱壓成型是一種通過將熱加工材料置于模具中，并施加壓力使其變形的加工方法，對于密封墊片而言，通過熱壓成型可以確保材料在高溫和高壓下達到所需的形狀和密度，從而提高其密封性能和耐用性。

2、目前，現有的裝置（如專利號：cn220030937u），公開了一種熱壓成型裝置，該裝置基于裝配設置的所述上模組件和下模組件，配合設置所述限位座，以使在每次熱壓成型時構筑尺寸一致的所述產品成型腔，確保產品熱壓成型的一致性；并且結合設置所述第一密封圈成型部、第二密封圈成型部、第一定位孔成型部和第二定位孔成型部，實現對待熱壓的片材一次性熱壓成型出大批量的密封圈和定位孔，熱壓成型效果和效率高；

3、但在上述技術方案實施的過程中，發現至少存在如下技術問題：該裝置熱壓成型時，需要將材料放置在下模具的槽中進行熱壓，由于根據工藝要求的不同，部分密封墊片的材料粘性較大（例如硫化橡膠等），熱壓后材料容易粘附在下模具的內壁中，不便于工作人員的取出，適用性有待提高。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種密封墊片熱壓成型裝置，解決了現有的裝置實用性不足的技術問題。

3、（二）技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：

5、一種密封墊片熱壓成型裝置，包括支撐柱與工作臺，每個所述支撐柱均位于工作臺的四角處，所述工作臺與支撐柱固定安裝，所述工作臺上端部設有熱壓成型單元，所述熱壓成型單元下端部設有上模具，所述工作臺上端部設有下模具，所述下模具位于熱壓成型單元內側，所述下模具與上模具相適配，每個所述支撐柱內側均固定安裝有固定板；

6、所述固定板上端部固定安裝有取料機構；

7、所述取料機構包括電機，所述電機的輸出軸上固定安裝有絲桿，所述絲桿與工作臺轉動安裝，每個所述支撐柱內部均開設有滑槽，所述取料機構還包括滑塊、支撐板、第一通槽、第二通槽、頂柱和階梯柱。

8、優選的：每個所述滑塊均位于滑槽內部，每個所述滑塊均與滑槽滑動安裝，所述支撐板位于絲桿圓周表面，所述支撐板與絲桿螺紋安裝，所述支撐板與滑塊固定安裝，每個所述第一通槽均貫穿開設于下模具內部。

9、優選的：每個所述第二通槽均貫穿開設于工作臺內部，每個所述第一通槽均與第二通槽相通，每個所述頂柱均位于支撐板上端部，每個所述頂柱均與支撐板固定安裝。

10、優選的：每個所述頂柱均與第二通槽滑動安裝，每個所述階梯柱均位于頂柱上端部，每個所述階梯柱均與頂柱固定安裝，每個所述階梯柱均與第一通槽滑動安裝。

11、（三）有益效果

12、一、通過開啟電機，使得電機帶動絲桿轉動并與支撐板發生螺紋傳動，使得支撐板帶動頂柱和階梯柱整體向第二通槽和第一通槽內滑動向上頂出，由于密封墊片此時是套在階梯柱處的，因此階梯柱的移動將會把密封墊片整體帶出，從而便于對圓環內的密封墊片進行取出，避免密封墊片因為材質粘連在圓環內而導致取出困難，增加實用性；

13、二、當開啟電機時，此時電機帶動絲桿轉動并與支撐板發生螺紋傳動，使得支撐板帶動滑塊在滑槽內滑動，從而可以提供額外的限位，增加穩定性，并且通過開啟電機，還可以控制頂柱和階梯柱位于第一通槽的位置，還可以適用于不同厚度的密封墊圈，提高適用性。

技術特征：

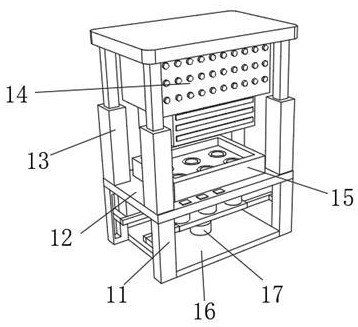

1.一種密封墊片熱壓成型裝置，包括支撐柱（11）與工作臺（12），每個所述支撐柱（11）均位于工作臺（12）的四角處，所述工作臺（12）與支撐柱（11）固定安裝，所述工作臺（12）上端部設有熱壓成型單元（13），所述熱壓成型單元（13）下端部設有上模具（14），所述工作臺（12）上端部設有下模具（15），所述下模具（15）位于熱壓成型單元（13）內側，所述下模具（15）與上模具（14）相適配，其特征在于，每個所述支撐柱（11）內側均固定安裝有固定板（16）；

2.如權利要求1所述的一種密封墊片熱壓成型裝置，其特征在于，所述取料機構還包括滑塊（21）、支撐板（22）、第一通槽（23）、第二通槽（24）、頂柱（25）和階梯柱（26）；

3.如權利要求2所述的一種密封墊片熱壓成型裝置，其特征在于，每個所述滑塊（21）均與滑槽（19）滑動安裝，所述支撐板（22）位于絲桿（18）圓周表面；

4.如權利要求3所述的一種密封墊片熱壓成型裝置，其特征在于，所述支撐板（22）與滑塊（21）固定安裝；

5.如權利要求4所述的一種密封墊片熱壓成型裝置，其特征在于，每個所述第二通槽（24）均貫穿開設于工作臺（12）內部；

6.如權利要求5所述的一種密封墊片熱壓成型裝置，其特征在于，每個所述頂柱（25）均位于支撐板（22）上端部；

7.如權利要求6所述的一種密封墊片熱壓成型裝置，其特征在于，每個所述頂柱（25）均與第二通槽（24）滑動安裝；

8.如權利要求7所述的一種密封墊片熱壓成型裝置，其特征在于，每個所述階梯柱（26）均與頂柱（25）固定安裝；

技術總結
本技術涉及密封墊片加工技術領域，特別公開了一種密封墊片熱壓成型裝置，包括支撐柱與工作臺，工作臺上端部設有熱壓成型單元，每個支撐柱內側均固定安裝有固定板，固定板上端部固定安裝有取料機構，取料機構包括電機，電機的輸出軸上固定安裝有絲桿，絲桿與工作臺轉動安裝，每個支撐柱內部均開設有滑槽，通過開啟電機，使得電機帶動絲桿轉動并與支撐板發生螺紋傳動，使得支撐板帶動頂柱和階梯柱整體向第二通槽和第一通槽內滑動向上頂出，由于密封墊片此時是套在階梯柱處的，因此階梯柱的移動將會把密封墊片整體帶出，從而便于對圓環內的密封墊片進行取出，避免密封墊片因為材質粘連在圓環內而導致取出困難，增加實用性。

技術研發人員：薛成偉,劉娟
受保護的技術使用者：江蘇擇善精密機械有限公司
技術研發日：20240423
技術公布日：2025/4/28
