本技術涉及生產用工設備領域，尤其涉及一種建筑新材料生產用加工設備。

背景技術：

1、新型的建筑材料包括的范圍很廣，有保溫材料、隔熱材料、高強度材料、會呼吸的材料等都屬于新型材料，建筑新材料相較于傳統的材料具有輕質高強、抗震防火、隔音保溫、環保節能等多個優勢，所以在現代建筑中被廣泛應用。

2、目前，在新材料的生產過程中需要將兩種甚至多種不同的原材料進行混合，但現有的設備容易在攪拌混合后所生產的建筑新材料出現混合不均勻的現象，從而降低建筑新材料的使用效果，本申請提出一種建筑新材料生產用加工設備。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種建筑新材料生產用加工設備，攪拌輥能朝不同方向進行攪拌混合作業，能提高原料混合的均勻程度，從而提高了所生產的建筑新材料的使用效果。

2、為實現上述目的，本實用新型提供了如下技術方案：一種建筑新材料生產用加工設備，包括第一支撐腿和第二支撐腿，所述第一支撐腿頂端內壁固定連接有攪拌桶，所述第一支撐腿頂端固定連接有設備架，所述設備架內壁底部轉動連接有第一錐齒輪，所述第一錐齒輪底端固定連接有第一攪拌輥，所述設備架內壁頂端轉動連接有第二錐齒輪，所述第二錐齒輪底端固定連接有第二攪拌輥，所述第二攪拌輥轉動連接在第一攪拌輥內壁，所述設備架內壁左側固定連接有第二電機，所述第二電機驅動端固定連接有驅動錐齒輪，所述驅動錐齒輪外徑頂端嚙合連接在第二錐齒輪外徑左端，所述驅動錐齒輪外徑底端嚙合連接在第一錐齒輪外徑左端。

3、進一步地，所述第一攪拌輥外壁底部四側固定連接有若干個第二攪拌桿，所述第二攪拌輥外壁底端四側均固定連接有第一攪拌桿。

4、進一步地，所述攪拌桶底端固定連接有出料管。

5、進一步地，所述出料管左側固定連接有第三電機，所述第三電機驅動端貫穿出料管外壁并固定連接有出料輥。

6、進一步地，所述攪拌桶頂端右側安裝有傳送帶。

7、進一步地，所述第二支撐腿頂端均固定連接有儲料斗，所述儲料斗底端固定連接有送料管道。

8、進一步地，前后兩側所述送料管道相背一端外壁均固定連接有第一電機。

9、進一步地，所述第一電機驅動端均貫穿前后兩側所述送料管道相背一端并固定連接有螺旋送料器，前后兩側所述螺旋送料器相對一端均轉動連接在送料管道內壁。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，在攪拌輥上設置有若干層攪拌桿且攪拌輥能帶動攪拌桿朝不同方向進行攪拌混合作業，能提高原料混合的均勻程度，從而提高了所生產的建筑新材料的使用效果。

12、2、本實用新型中，整體的生產加工設備結構簡單操作方便且送料由傳送帶進行代替，從而能在少量的人員操作下進行作業，不僅節約了人工還減輕了工人的勞動強度。

技術特征：

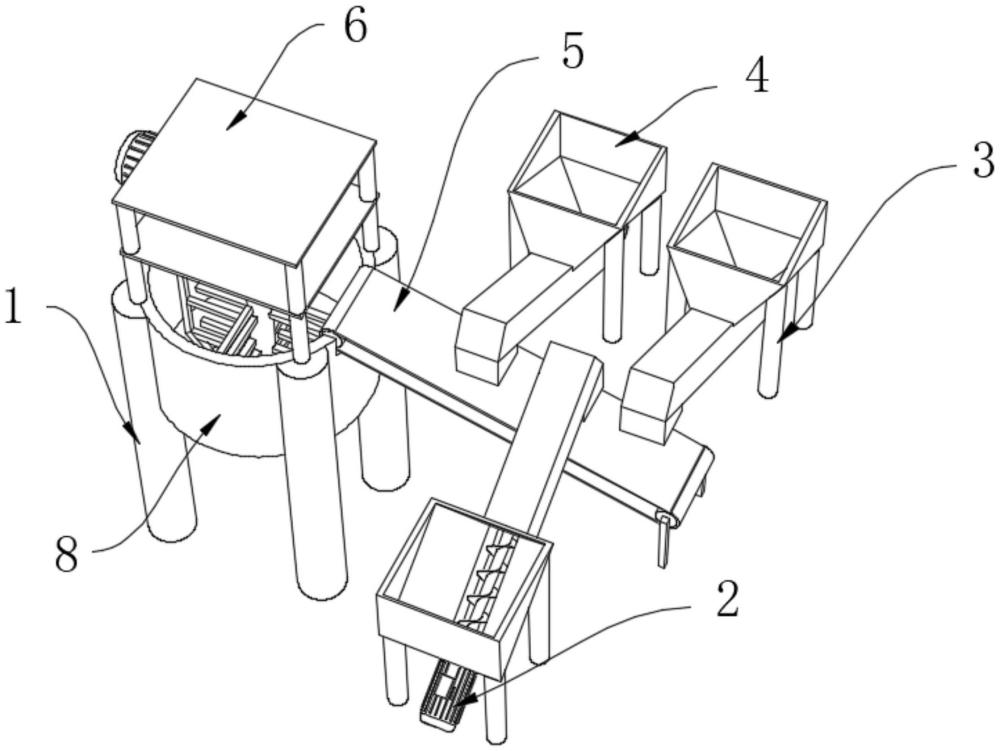

1.一種建筑新材料生產用加工設備，包括第一支撐腿(1)和第二支撐腿(3)，其特征在于：所述第一支撐腿(1)頂端內壁固定連接有攪拌桶(8)，所述第一支撐腿(1)頂端固定連接有設備架(6)，所述設備架(6)內壁底部轉動連接有第一錐齒輪(14)，所述第一錐齒輪(14)底端固定連接有第一攪拌輥(9)，所述設備架(6)內壁頂端轉動連接有第二錐齒輪(11)，所述第二錐齒輪(11)底端固定連接有第二攪拌輥(10)，所述第二攪拌輥(10)轉動連接在第一攪拌輥(9)內壁，所述設備架(6)內壁左側固定連接有第二電機(13)，所述第二電機(13)驅動端固定連接有驅動錐齒輪(12)，所述驅動錐齒輪(12)外徑頂端嚙合連接在第二錐齒輪(11)外徑左端，所述驅動錐齒輪(12)外徑底端嚙合連接在第一錐齒輪(14)外徑左端，所述攪拌桶(8)頂端右側安裝有傳送帶(5)，所述第二支撐腿(3)頂端均固定連接有儲料斗(4)，所述儲料斗(4)底端固定連接有送料管道(19)，前后兩側所述送料管道(19)相背一端外壁均固定連接有第一電機(2)，所述第一電機(2)驅動端均貫穿前后兩側所述送料管道(19)相背一端并固定連接有螺旋送料器(7)，前后兩側所述螺旋送料器(7)相對一端均轉動連接在送料管道(19)內壁。

2.根據權利要求1所述的一種建筑新材料生產用加工設備，其特征在于：所述第一攪拌輥(9)外壁底部四側固定連接有若干個第二攪拌桿(16)，所述第二攪拌輥(10)外壁底端四側均固定連接有第一攪拌桿(15)。

3.根據權利要求1所述的一種建筑新材料生產用加工設備，其特征在于：所述攪拌桶(8)底端固定連接有出料管(20)。

4.根據權利要求3所述的一種建筑新材料生產用加工設備，其特征在于：所述出料管(20)左側固定連接有第三電機(17)，所述第三電機(17)驅動端貫穿出料管(20)外壁并固定連接有出料輥(18)。

技術總結
本技術涉及生產用工設備領域，公開了一種建筑新材料生產用加工設備，包括第一支撐腿和第二支撐腿，所述第一支撐腿頂端內壁固定連接有攪拌桶，所述第一支撐腿頂端固定連接有設備架，所述設備架內壁底部轉動連接有第一錐齒輪，所述第一錐齒輪底端固定連接有第一攪拌輥，所述設備架內壁頂端轉動連接有第二錐齒輪，所述第二錐齒輪底端固定連接有第二攪拌輥，所述第二攪拌輥轉動連接在第一攪拌輥內壁，所述設備架內壁左側固定連接有第二電機，所述第二電機驅動端固定連接有驅動錐齒輪，本技術中，攪拌桿能朝不同方向進行攪拌混合作業，提高了原料混合的均勻程度，從而提高了所生產的建筑新材料的使用效果。

技術研發人員：史達洋
受保護的技術使用者：浙江一巍新材料科技有限公司
技術研發日：20240606
技術公布日：2025/4/28
