本技術涉及注塑機，特別涉及一種可快速更換注塑頭的注塑機。

背景技術：

1、注塑機是將熱塑性塑料或熱固性塑料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備，其通過注塑頭插入模具輸送塑料液體進行注塑，通過注塑頭實現注塑。在生產注塑件時需要將熱熔的塑料通過注塑頭送入模具中，通過兩個相貼合的模具將熱熔的塑料進行冷卻并定型。但注塑頭在使用一段時間后容易損壞，同時注塑頭與注塑機之間一般為固定連接，導致在注塑頭損壞后，需要對注塑機的注塑部分整體進行拆卸更換，增加了注塑機的使用成本。針對以上問題，以下提出一種解決方案。

技術實現思路

1、本實用新型的目的是提供一種可快速更換注塑頭的注塑機，具有注塑頭拆裝更換便捷的優點。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種可快速更換注塑頭的注塑機，包括底座和注塑頭本體，所述底座的上端固設有定模具，所述底座的上端還固設有固定板，所述固定板的一側設有動模具，且所述動模具與定模具相配合，所述固定板的另一側安裝有電動伸縮桿，所述電動伸縮桿的輸出軸穿設固定板，且與動模具的一側固定連接，所述定模具的上端固設有支架，所述支架的內側安裝有熔塑倉，所述熔塑倉的下端連接有接管，所述接管的下側設置有可滑動的上固定座，所述定模具的上端固設有固定管，所述固定管的上端設置有可拆卸的下固定座，且所述注塑頭本體可拆卸的連接在上固定座與下固定座之間。

4、作為優選，所述接管的內側設置有滑槽，所述滑槽內固設有若干根連接彈簧，所述上固定座的頂端穿設在接管內，且與若干根連接彈簧的下端固定連接，所述上固定座的內側固設有限位凸環，且所述限位凸環與注塑頭本體的上端相抵觸，所述接管的內側設有調節槽，且所述限位凸環可滑動的位于調節槽內，所述上固定座的內壁固設有密封圈，且所述密封圈的另一側與注塑頭本體的外壁相貼合。

5、作為優選，所述下固定座的上端與注塑頭本體的下端相抵觸，所述下固定座的上端固設有卡圈，且所述卡圈的內壁與注塑頭本體的外側相貼合，所述下固定座的下端固設有連接柱，且所述連接柱位于固定管內，所述連接柱的外側設置有若干個固定孔，所述固定管的外側穿設有若干根固定銷，若干根所述固定銷的頂端分別位于若干個固定孔內，每根所述固定銷上分別穿設有復位彈簧，且所述復位彈簧連接在固定管的外壁與固定銷的尾端之間。

6、作為優選，所述固定板與定模具之間連接有若干根導向柱，所述動模具可滑動的穿設在若干根導向柱上。

7、本實用新型的有益效果為：

8、1、通過向上頂動上固定座，可使得上固定座沿著滑槽向上滑動，此時若干根連接彈簧受到擠壓產生彈力，因此可實現注塑頭本體的上端與上固定座分離，以便于對注塑頭本體的拆卸，當注塑頭本體安裝后，通過若干根連接彈簧的復位作用帶動上固定座回到初始位置，此時注塑頭本體的頂端與限位凸環相貼合，且同時可通過密封圈增加上固定座與注塑頭本體之間的密封性。

9、2、通過拉動若干根固定銷，可使得固定銷的頂端從固定孔中脫出，此時復位彈簧收到拉伸產生彈力，之后便可向上推動下固定座，以便于帶動連接柱從固定管中拔出，以此便可實現對注塑頭本體的快速更換，當注塑頭本體重新安裝時，可通過復位彈簧的復位作用帶動若干根固定銷再次頂入至固定孔中，以此實現對連接柱的固定，從而實現對下固定座的固定安裝。

技術特征：

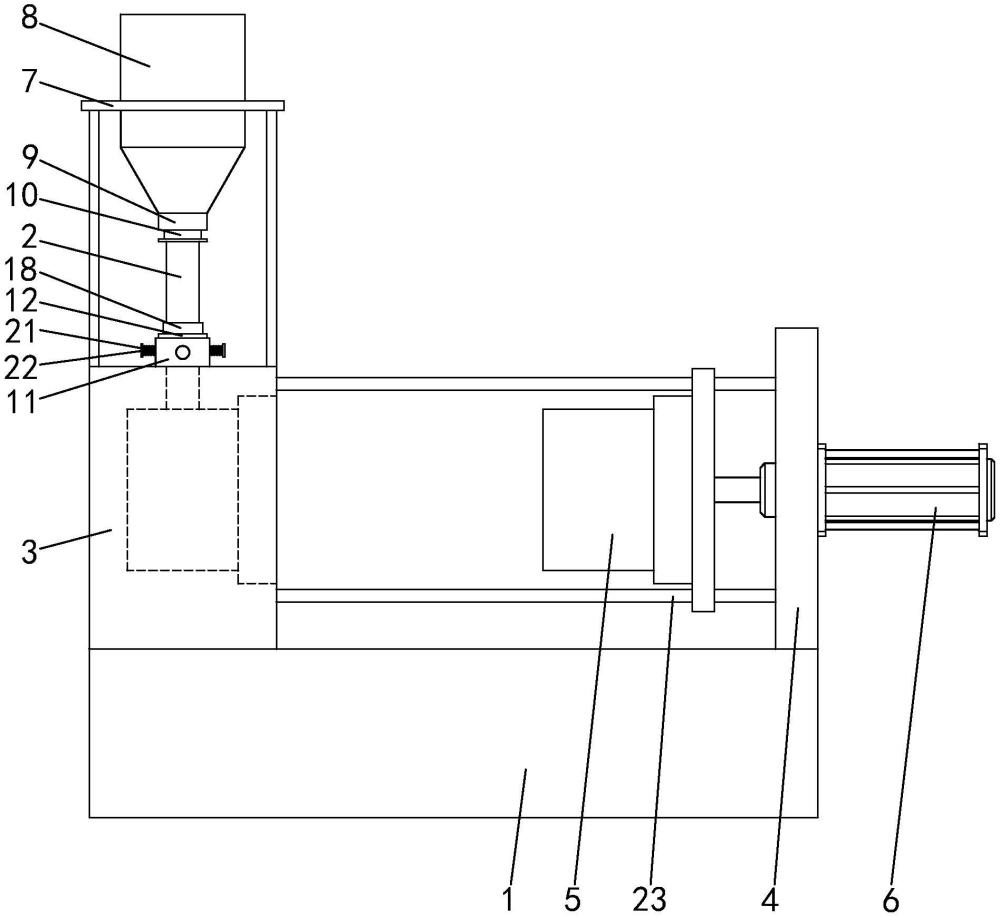

1.一種可快速更換注塑頭的注塑機，其特征在于，包括底座(1)和注塑頭本體(2)，所述底座(1)的上端固設有定模具(3)，所述底座(1)的上端還固設有固定板(4)，所述固定板(4)的一側設有動模具(5)，且所述動模具(5)與定模具(3)相配合，所述固定板(4)的另一側安裝有電動伸縮桿(6)，所述電動伸縮桿(6)的輸出軸穿設固定板(4)，且與動模具(5)的一側固定連接，所述定模具(3)的上端固設有支架(7)，所述支架(7)的內側安裝有熔塑倉(8)，所述熔塑倉(8)的下端連接有接管(9)，所述接管(9)的下側設置有可滑動的上固定座(10)，所述定模具(3)的上端固設有固定管(11)，所述固定管(11)的上端設置有可拆卸的下固定座(12)，且所述注塑頭本體(2)可拆卸的連接在上固定座(10)與下固定座(12)之間。

2.根據權利要求1所述的一種可快速更換注塑頭的注塑機，其特征在于，所述接管(9)的內側設置有滑槽(13)，所述滑槽(13)內固設有若干根連接彈簧(14)，所述上固定座(10)的頂端穿設在接管(9)內，且與若干根連接彈簧(14)的下端固定連接，所述上固定座(10)的內側固設有限位凸環(15)，且所述限位凸環(15)與注塑頭本體(2)的上端相抵觸，所述接管(9)的內側設有調節槽(16)，且所述限位凸環(15)可滑動的位于調節槽(16)內，所述上固定座(10)的內壁固設有密封圈(17)，且所述密封圈(17)的另一側與注塑頭本體(2)的外壁相貼合。

3.根據權利要求2所述的一種可快速更換注塑頭的注塑機，其特征在于，所述下固定座(12)的上端與注塑頭本體(2)的下端相抵觸，所述下固定座(12)的上端固設有卡圈(18)，且所述卡圈(18)的內壁與注塑頭本體(2)的外側相貼合，所述下固定座(12)的下端固設有連接柱(19)，且所述連接柱(19)位于固定管(11)內，所述連接柱(19)的外側設置有若干個固定孔(20)，所述固定管(11)的外側穿設有若干根固定銷(21)，若干根所述固定銷(21)的頂端分別位于若干個固定孔(20)內，每根所述固定銷(21)上分別穿設有復位彈簧(22)，且所述復位彈簧(22)連接在固定管(11)的外壁與固定銷(21)的尾端之間。

4.根據權利要求3所述的一種可快速更換注塑頭的注塑機，其特征在于，所述固定板(4)與定模具(3)之間連接有若干根導向柱(23)，所述動模具(5)可滑動的穿設在若干根導向柱(23)上。

技術總結
本技術公開了一種可快速更換注塑頭的注塑機，包括底座和注塑頭本體，底座的上端固設有定模具，定模具的上方設有熔塑倉，熔塑倉的下端連接有接管，接管的下側設置有可滑動的上固定座，定模具的上端固設有固定管，固定管的上端設置有可拆卸的下固定座，注塑頭本體可拆卸的連接在上固定座與下固定座之間，接管的內側設置有滑槽，滑槽內固設有若干根連接彈簧，上固定座的內側固設有限位凸環，接管的內側設有調節槽，下固定座的上端固設有卡圈，下固定座的下端固設有連接柱，連接柱的外側設置有若干個固定孔，固定管的外側穿設有若干根固定銷，每根固定銷上分別穿設有復位彈簧，本技術結構合理，具有注塑頭拆裝更換便捷的優點。

技術研發人員：劉博文,劉正彬
受保護的技術使用者：江蘇麥坤智能科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
