本技術涉及擠出機，具體為一種多重混料擠出機。

背景技術：

1、螺桿擠出機是依靠螺桿旋轉產生的壓力及剪切力，能使得物料可以充分進行塑化以及均勻混合，通過口模成型的一種機器。

2、對此，中國申請專利號：cn201821145211.4，公開了一種多重混料擠出機，屬于擠出設備，旨在提供一種能夠多次混料的擠出機，其技術方案要點是包括進料斗，進料斗內設置有初步混料組件，進料斗依次連接有第一混料組件和第二混料組件，第二混料組件連接有擠出筒，擠出筒遠離第二混料組件一端開設有擠壓孔；第一混料組件包括減速電機和擠出機筒，減速電機的輸出軸同軸連接有嚙合的雙螺桿，雙螺桿穿設在擠出機筒內，擠出機筒外側包覆有電熱圈，擠出機筒兩端開設有進料口和出料口，進料口連通進料斗，出料口連通第二混料組件。該實用新型適用于擠出設備。

3、該擠出機通過設置初步混料組件，來對投入的物料進行混料，但是在混料的過程中，由于攪拌葉只能對水平方向位置的物料進行作用，進而進料斗內上下區域的物料難以進行混料，需要長時間的混料才能達到預定效果。

4、因此，為了解決上述問題，提出一種多重混料擠出機。

技術實現思路

1、本實用新型的目的在于提供一種多重混料擠出機，以解決上述背景技術中提到的現有技術中的擠出機通過設置初步混料組件，來對投入的物料進行混料，但是在混料的過程中，由于攪拌葉只能對水平方向位置的物料進行作用，進而進料斗內上下區域的物料難以進行混料，需要長時間的混料才能達到預定效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種多重混料擠出機，包括：第一混料組件，所述第一混料組件的端部連通有第二混料組件，所述第二混料組件的端部連接有擠出筒，所述擠出筒的前側設置有盛料框；

3、所述第一混料組件的頂面安裝有初步混料結構，所述初步混料結構包括混料斗，所述混料斗安裝在第一混料組件的上側，所述混料斗的底端固定連接有波紋軟管，所述混料斗的側壁上固定焊接有固定柱，所述混料斗的左右兩側分別安裝有弧形導板，所述弧形導板的外壁上固定安裝有電動伸縮桿，所述電動伸縮桿的伸出端固定連接有限位框，所述混料斗的底面固定連接有固定架，所述固定架的底端轉動連接有連接架。

4、優選的，所述第二混料組件的前側安裝有儲存結構，所述儲存結構包括儲存箱，所述儲存箱安裝在擠出筒的外側，所述儲存箱的內側底面開設有斜槽，所述儲存箱的正面開設有出料槽，所述出料槽的內側活動安裝有擋板，所述擋板的頂面固定連接有拉桿。

5、優選的，所述波紋軟管的底端與第一混料組件的頂面固定連接，所述波紋軟管與第一混料組件內部相通。

6、優選的，所述固定柱貫穿弧形導板和限位框，所述弧形導板的圓心與固定架底端的軸線對齊。

7、優選的，所述連接架固定安裝在第一混料組件的頂面。

8、優選的，所述擋板的底面與斜槽的頂面貼合，所述拉桿的上端露出儲存箱的頂面。

9、與現有技術相比，本實用新型的有益效果是：本實用新型通過設置可前后搖晃的混料斗，能夠晃動混料斗內的物料，使得物料能夠在混料斗內進行上下方向的移動，保證物料皆可被攪動，進而提高對物料的混料效果。

10、1.本實用新型通過設置有初步混料結構，將物料添加到混料斗內，啟動混料斗，可對物料進行初步攪拌，同時啟動電動伸縮桿，電動伸縮桿帶動限位框前后移動，固定柱的端部插設在限位框內，且中部位于弧形導板內，因此限位框的移動即帶動固定柱在弧形導板內移動，因此混料斗即前后移動，由于固定連接在混料斗底面的固定架與固定安裝在第一混料組件頂面的連接架轉動連接，因此混料斗在移動時，會帶動固定架在連接架上轉動，使得混料斗做前后方向的弧形軌跡運動，晃動混料斗內的物料，使得物料能夠在混料斗內進行上下方向的移動，保證物料皆可被攪動，進而提高對物料的混料效果；

11、2.本實用新型通過設置有儲存結構，物料進入到第一混料組件內，并經由第一混料組件進入到第二混料組件內，最后經由擠出筒擠出到儲存箱內，物料順著斜槽向出料槽移動，擋板可對物料進行阻擋，以使得物料暫存在儲存箱內，便于工作人員及時將盛料框移動到出料槽一側，拉動拉桿，來將擋板從出料槽內拔出，便于物料排出，可控制物料的流出，避免物料掉落到地上，影響使用效果。

技術特征：

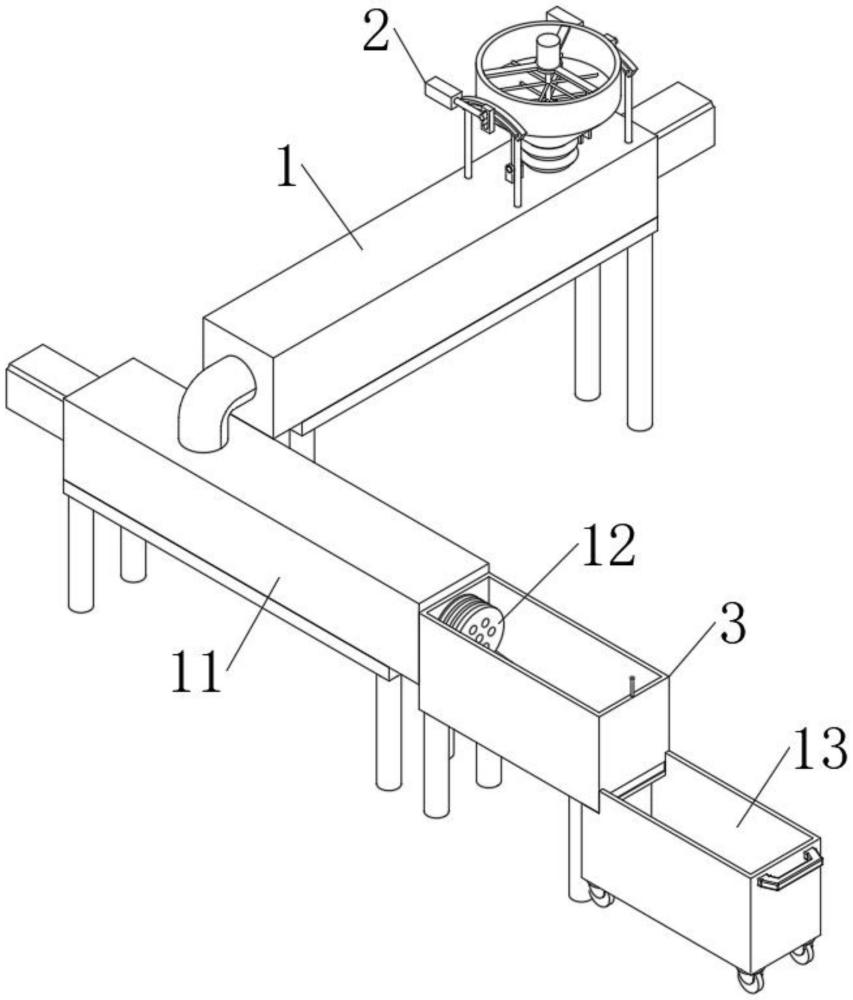

1.一種多重混料擠出機，包括：第一混料組件(1)，所述第一混料組件(1)的端部連通有第二混料組件(11)，所述第二混料組件(11)的端部連接有擠出筒(12)，所述擠出筒(12)的前側設置有盛料框(13)；

2.根據權利要求1所述的一種多重混料擠出機，其特征在于：所述第二混料組件(11)的前側安裝有儲存結構(3)，所述儲存結構(3)包括儲存箱(31)，所述儲存箱(31)安裝在擠出筒(12)的外側，所述儲存箱(31)的內側底面開設有斜槽(32)，所述儲存箱(31)的正面開設有出料槽(33)，所述出料槽(33)的內側活動安裝有擋板(34)，所述擋板(34)的頂面固定連接有拉桿(35)。

3.根據權利要求1所述的一種多重混料擠出機，其特征在于：所述波紋軟管(22)的底端與第一混料組件(1)的頂面固定連接，所述波紋軟管(22)與第一混料組件(1)內部相通。

4.根據權利要求1所述的一種多重混料擠出機，其特征在于：所述固定柱(23)貫穿弧形導板(24)和限位框(26)，所述弧形導板(24)的圓心與固定架(27)底端的軸線對齊。

5.根據權利要求1所述的一種多重混料擠出機，其特征在于：所述連接架(28)固定安裝在第一混料組件(1)的頂面。

6.根據權利要求2所述的一種多重混料擠出機，其特征在于：所述擋板(34)的底面與斜槽(32)的頂面貼合，所述拉桿(35)的上端露出儲存箱(31)的頂面。

技術總結
本技術涉及擠出機技術領域，具體為一種多重混料擠出機，包括：第一混料組件，所述第一混料組件的端部連通有第二混料組件，所述第二混料組件的端部連接有擠出筒，所述擠出筒的前側設置有盛料框；所述第一混料組件的頂面安裝有初步混料結構，所述初步混料結構包括混料斗，所述混料斗安裝在第一混料組件的上側，所述混料斗的底端固定連接有波紋軟管，所述混料斗的側壁上固定焊接有固定柱，所述混料斗的左右兩側分別安裝有弧形導板。本技術通過設置可前后搖晃的混料斗，能夠晃動混料斗內的物料，使得物料能夠在混料斗內進行上下方向的移動，保證物料皆可被攪動，進而提高對物料的混料效果。
