本技術涉及電力配電箱，具體為一種電力配電箱用智能鎖。

背景技術：

1、配電箱是數據上的海量參數，一般是構成低壓林按電氣接線，要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電箱，正常運行時可借助手動或自動開關接通或分斷電路，同時配電箱在使用時，需要匹配智能鎖進行使用，以便有效的對配電箱進行保護。

2、例如中國專利(公告號：cn211573001u)中公開了一種安全型配電箱用智能鎖，包括：箱體、箱門、安裝在箱體內部的定位板、鎖體以及安裝在鎖體上的鎖合機構，所述箱體整體呈矩形結構，所述定位板安裝在箱體的內部，且定位板與箱體內壁貼合，所述鎖體貫穿安裝在箱門上，所述鎖合機構包括緊固螺紋桿、一號緊固塊、二號緊固塊、兩組一號定位桿以及兩組二號定位桿，所述緊固螺紋桿緊固鎖合安裝在鎖體的一側側壁，該實用新型結構簡單，整體安裝較便捷，通過設有鎖合機構，使用中，可實現快速對智能鎖進行定位安裝工作，保證了整體使用穩定性，且安裝速度快，便于后續整體進行拆卸處理，同時通過設有報警機構，當智能鎖發生撬動或自然脫落時可快速進行報警效果，保證了整體使用安全性。

3、上述安全型配電箱用智能鎖還存在一定的不足，利用一號緊固塊與緊固螺紋桿匹配作用下，進而可同步的對鎖體進行初步有效的定位處理，之后利用二號緊固塊與緊固螺紋桿鎖合連接，從而在兩組一號定位桿、二號定位桿的共同作用下，可同步的對鎖體以及一號緊固塊進行緊固定位處理，雖然能對鎖體固定，但是固定過程復雜，且費時費力，且固定不穩，導致長時間的使用容易導致所以的掉落，故而，提出一種電力配電箱用智能鎖，以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種電力配電箱用智能鎖，具備固定方便等優點，解決了現有的電力配電箱用智能鎖固定不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電力配電箱用智能鎖，包括箱體，所述箱體的內部鉸接有柜門，所述柜門的正面開設有通孔，所述通孔的內部滑動連接有智能鎖本體，所述柜門的正面設有保護機構，所述柜門的內部設有安裝機構；

3、所述安裝機構包括固定于柜門內腔上表面的豎板，所述豎板的右側固定有第一電機，所述第一電機的輸出軸固定有第一錐齒輪，所述安裝機構還包括通過軸承座轉動連接于柜門內腔上下兩側之間的兩個絲桿，右端所述絲桿的外表面固定有與第一錐齒輪相嚙合的第二錐齒輪，兩個所述絲桿的外表面設有第一傳動組件，兩個所述絲桿的外表面螺紋連接有兩個移動板，兩個所述移動板相對的一側均固定有多個卡塊，所述安裝機構還包括開設于智能鎖本體上下兩側的多個卡槽。

4、進一步，所述第一傳動組件包括固定于絲桿外表面的第一皮帶輪，兩個所述第一皮帶輪的外表面?zhèn)鲃舆B接有第一皮帶。

5、進一步，所述絲桿的螺紋為兩段，兩段螺紋反向相反，所述卡塊滑動連接于卡槽的內部。

6、進一步，所述移動板的左右兩側均固定有滑塊，所述柜門內腔的左右兩側均開設有兩個滑槽，所述滑塊滑動連接于滑槽的內部。

7、進一步，所述保護機構包括固定于柜門正面的固定架和第二電機，所述第二電機的輸出軸固定有第一轉桿，所述保護機構還包括通過軸承座轉動連接于柜門正面的第二轉桿，所述第一轉桿和第二轉桿的外表面均固定有直齒輪，所述第一轉桿和第二轉桿的外表面設有第二傳動組件，所述直齒輪的外表面嚙合有齒條，所述齒條的正面固定有連接桿，兩個所述連接桿的正面固定有保護板。

8、進一步，所述第二傳動組件包括固定于第一轉桿外表面的第二皮帶輪和固定于第二轉桿外表面的第三皮帶輪，所述第二皮帶輪和第三皮帶輪的外表面?zhèn)鲃舆B接有第二皮帶。

9、進一步，兩個所述齒條相背的一側均固定有t形塊，所述固定架內腔的左右兩側均開設有t形槽，所述t形塊滑動連接于t形槽的內部。

10、進一步，所述固定架呈回字形，所述保護板滑動連接于固定架的正面。

11、與現有技術相比，本申請的技術方案具備以下有益效果：

12、1、該電力配電箱用智能鎖，通過安裝機構，第一電機帶動第一錐齒輪旋轉，帶動第二錐齒輪和右端絲桿一起旋轉，右端絲桿通過第一傳動組件帶動左端絲桿一起旋轉，通過兩個絲桿旋轉，帶動兩個移動板相對移動，并帶動卡塊移動，使卡塊卡入卡槽的內部，對智能鎖本體進行安裝固定，固定方便，且固定效果好。

13、2、該電力配電箱用智能鎖，通過保護機構，第二電機帶動第一轉桿和左端直齒輪一起旋轉，第一轉桿通過第二傳動組件帶動第二轉桿和右端直齒輪一起旋轉，通過直齒輪帶動齒條、連接桿和保護板一起移動，使保護板在固定架的正面向下滑動，使智能鎖本體漏出，方便使用智能鎖本體打開柜門。

技術特征：

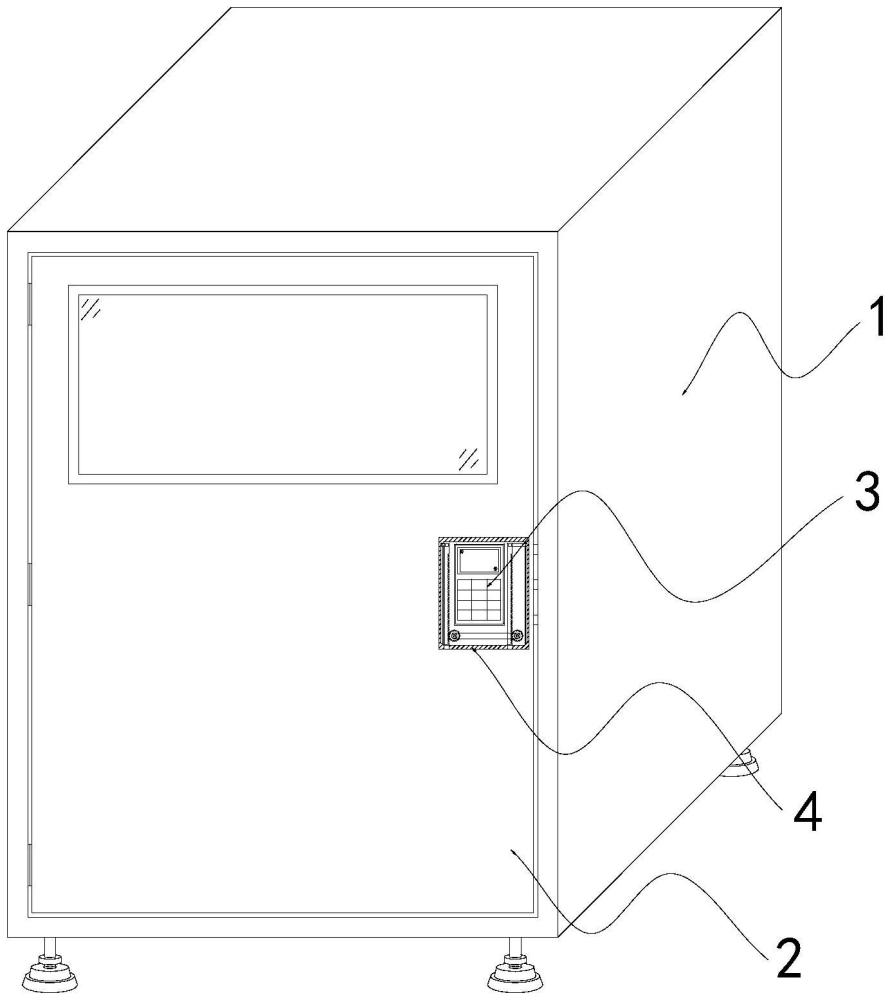

1.一種電力配電箱用智能鎖，包括箱體(1)，其特征在于：所述箱體(1)的內部鉸接有柜門(2)，所述柜門(2)的正面開設有通孔(6)，所述通孔(6)的內部滑動連接有智能鎖本體(3)，所述柜門(2)的正面設有保護機構(4)，所述柜門(2)的內部設有安裝機構(5)；

2.根據權利要求1所述的一種電力配電箱用智能鎖，其特征在于：所述第一傳動組件(506)包括固定于絲桿(505)外表面的第一皮帶輪，兩個所述第一皮帶輪的外表面?zhèn)鲃舆B接有第一皮帶。

3.根據權利要求1所述的一種電力配電箱用智能鎖，其特征在于：所述絲桿(505)的螺紋為兩段，兩段螺紋反向相反，所述卡塊(508)滑動連接于卡槽(509)的內部。

4.根據權利要求1所述的一種電力配電箱用智能鎖，其特征在于：所述移動板(507)的左右兩側均固定有滑塊，所述柜門(2)內腔的左右兩側均開設有兩個滑槽，所述滑塊滑動連接于滑槽的內部。

5.根據權利要求1所述的一種電力配電箱用智能鎖，其特征在于：所述保護機構(4)包括固定于柜門(2)正面的固定架(401)和第二電機(402)，所述第二電機(402)的輸出軸固定有第一轉桿(403)，所述保護機構(4)還包括通過軸承座轉動連接于柜門(2)正面的第二轉桿(406)，所述第一轉桿(403)和第二轉桿(406)的外表面均固定有直齒輪(404)，所述第一轉桿(403)和第二轉桿(406)的外表面設有第二傳動組件(405)，所述直齒輪(404)的外表面嚙合有齒條(407)，所述齒條(407)的正面固定有連接桿(408)，兩個所述連接桿(408)的正面固定有保護板(409)。

6.根據權利要求5所述的一種電力配電箱用智能鎖，其特征在于：所述第二傳動組件(405)包括固定于第一轉桿(403)外表面的第二皮帶輪和固定于第二轉桿(406)外表面的第三皮帶輪，所述第二皮帶輪和第三皮帶輪的外表面?zhèn)鲃舆B接有第二皮帶。

7.根據權利要求5所述的一種電力配電箱用智能鎖，其特征在于：兩個所述齒條(407)相背的一側均固定有t形塊，所述固定架(401)內腔的左右兩側均開設有t形槽，所述t形塊滑動連接于t形槽的內部。

8.根據權利要求5所述的一種電力配電箱用智能鎖，其特征在于：所述固定架(401)呈回字形，所述保護板(409)滑動連接于固定架(401)的正面。

技術總結
本技術涉及一種電力配電箱用智能鎖，屬于電力配電箱技術領域，包括箱體，所述箱體的內部鉸接有柜門，所述柜門的正面開設有通孔，所述通孔的內部滑動連接有智能鎖本體，所述柜門的正面設有保護機構，所述柜門的內部設有安裝機構。該電力配電箱用智能鎖，第一電機帶動第一錐齒輪旋轉，通過第一錐齒輪帶動第二錐齒輪和右端絲桿一起旋轉，通過右端絲桿帶動右端第一皮帶輪旋轉，右端第一皮帶輪通過第一皮帶帶動左端第一皮帶輪和左端絲桿一起旋轉，由于絲桿的兩段螺紋反向相反，通過絲桿旋轉，帶動兩個移動板同時相對移動，移動板會帶動卡塊一起移動，使卡塊卡入卡槽的內部，對智能鎖本體進行安裝固定，固定方便，且固定效果好。

技術研發人員：王仕谷,徐小意
受保護的技術使用者：掌門智創（武漢）物聯科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
