本申請屬于電器，具體涉及一種熱水器防干燒結構及熱水器。

背景技術：

1、電熱水器是指以電作為能源進行加熱的熱水器。電熱水器按加熱功率大小可分為儲水式、即熱式和速熱式三種。

2、相關技術的電熱水器通常具備防干燒結構，防干燒結構通常包括超溫溫控器，超溫溫控器設置在膽體內，當熱水器發生干燒時，超溫溫控器的傳感器會探測到溫度急劇上升，此時超溫溫控器能夠?qū)囟蕊@示在電熱水器的顯示面板上，并且能夠?qū)崿F(xiàn)自動跳閘斷電。

3、但是，傳感器與加熱裝置的位置有一定距離，導致電熱水器對干燒信息獲取存在延遲，無法主動預判干燒發生，實際發現干燒到探測中止干燒會有時間差，當跳閘斷電時，干燒已經持續了數分鐘，已經對電熱水器的保溫層造成不可逆轉的損壞，從而影響電熱水器在使用時的保溫性能。

技術實現思路

1、本申請?zhí)峁┝艘环N熱水器防干燒結構及熱水器，用以解決相關技術電熱水器對干燒信息獲取存在延遲無法主動預判干燒發生，導致熱水器的保溫層出現不可逆轉的損害的技術問題。

2、一種熱水器防干燒結構，包括檢測機構和加熱開關，所述檢測機構用于與熱水器的顯示板電連接，所述檢測機構被配置為，檢測所述熱水器的膽體內的水位，且在所述膽體內的水位小于預設水位時，通過所述顯示板提示用戶所述膽體處于缺水狀態；在所述膽體內的水位等于或大于預設水位時，通過所述顯示板提示用戶所述膽體處于有水狀態；所述加熱開關與所述檢測機構電連接，且所述加熱開關用于與所述熱水器的加熱裝置電連接，所述加熱開關被配置為，在所述膽體處于缺水狀態時，斷開與所述加熱裝置的電連接。

3、在一些實施例中，所述加熱開關用于設置在所述顯示板上，且所述加熱開關與所述顯示板電連接。

4、在一些實施例中，所述加熱開關包括觸摸式按鍵。

5、在一些實施例中，所述檢測機構為壓力傳感器、光電式液位傳感器、超聲波液位傳感器、電容式液位傳感器和浮球式液位傳感器中的一種。

6、在一些實施例中，所述檢測機構用于穿設且固定連接在所述膽體上，所述檢測機構的一端延伸至所述膽體內設置。

7、在一些實施例中，所述檢測機構位于所述膽體外的端部位于所述顯示板所在的位置。

8、在一些實施例中，所述檢測機構具有信號線，所述信號線與所述顯示板電連接。

9、在一些實施例中，還包括密封件，所述密封件用于密封所述檢測機構和所述膽體之間的間隙。

10、在一些實施例中，所述密封件包括密封圈，所述密封圈套設在所述檢測機構上，且所述密封圈用于與所述膽體的外壁抵接。

11、另一方面，本申請?zhí)峁┮环N熱水器，包括熱水器本體和設置在所述熱水器本體上所述的熱水器防干燒結構。

12、本申請?zhí)峁┮环N熱水器防干燒結構及熱水器，本申請?zhí)峁┑臒崴鞣栏蔁Y(jié)構，通過檢測機構能夠檢測膽體內的水位，當膽體內的水位小于預設水位時，此時檢測機構能夠通過顯示板提示用戶膽體為缺水狀態，從而提示用戶無需開啟加熱裝置，而當膽體為缺水狀態時，加熱開關能夠斷開與加熱裝置的電連接，從而無法進行加熱開關的加熱命令，使得電熱水器能夠在膽體內的水不夠時，主動阻止加熱開關開啟實現防干燒，無需等待電熱水器干燒一段時間才能實現對加熱裝置的切斷，使得電熱水器能夠?qū)δ戵w內的干燒信息及時獲取并且主動預判，實現了熱水器的主動防干燒，從而防止熱水器干燒影響保溫層的保溫性能，間接提高了電熱水器使用的安全性，并且無需對相關技術的超溫溫控器在干燒后人工復位，使得用戶無需在干燒發生后聯系售后進行維修，從而降低了電熱水器的維修成本以及維修難度；通過檢測機構能夠檢測膽體內的水位，當膽體內的水位等于或大于預設水位時，此時檢測機構能夠通過顯示板提示用戶膽體為有水狀態，從而提示用戶可以通過加熱開關開啟加熱裝置，保證膽體有水時進行正常加熱，提高了熱水器的使用效果。

技術特征：

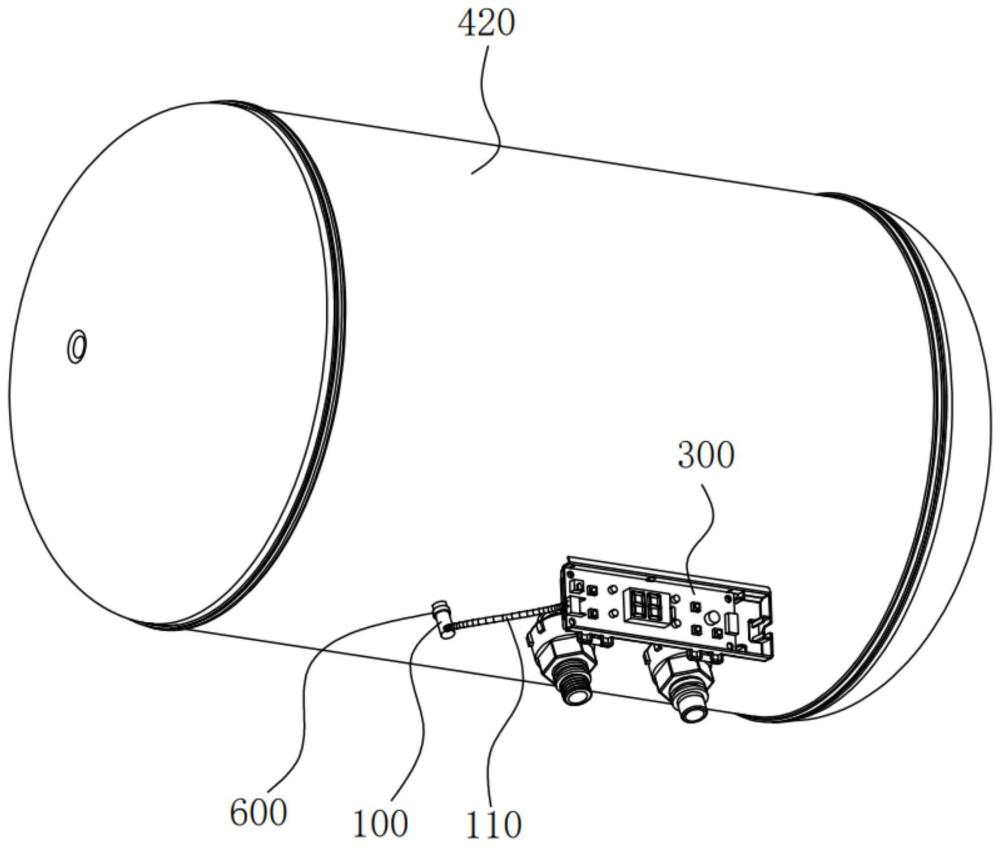

1.一種熱水器防干燒結構，其特征在于，包括檢測機構(100)和加熱開關(200)，所述檢測機構(100)用于與熱水器的顯示板(300)電連接，所述檢測機構(100)被配置為，檢測所述熱水器的膽體(400)內的水位，且在所述膽體(400)內的水位小于預設水位時，通過所述顯示板(300)提示用戶所述膽體(400)處于缺水狀態；在所述膽體(400)內的水位等于或大于預設水位時，通過所述顯示板(300)提示用戶所述膽體(400)處于有水狀態；

2.根據權利要求1所述的熱水器防干燒結構，其特征在于，所述加熱開關(200)用于設置在所述顯示板(300)上，且所述加熱開關(200)與所述顯示板(300)電連接。

3.根據權利要求1所述的熱水器防干燒結構，其特征在于，所述加熱開關(200)包括觸摸式按鍵。

4.根據權利要求1所述的熱水器防干燒結構，其特征在于，所述檢測機構(100)為壓力傳感器、光電式液位傳感器、超聲波液位傳感器、電容式液位傳感器和浮球式液位傳感器中的一種。

5.根據權利要求1-4任意一項所述的熱水器防干燒結構，其特征在于，所述檢測機構(100)用于穿設且固定連接在所述膽體(400)上，所述檢測機構(100)的一端延伸至所述膽體(400)內設置。

6.根據權利要求1-4任意一項所述的熱水器防干燒結構，其特征在于，所述檢測機構(100)位于所述膽體(400)外的端部位于所述顯示板(300)所在的位置。

7.根據權利要求1-4任意一項所述的熱水器防干燒結構，其特征在于，所述檢測機構(100)具有信號線(110)，所述信號線(110)與所述顯示板(300)電連接。

8.根據權利要求5所述的熱水器防干燒結構，其特征在于，還包括密封件(600)，所述密封件(600)用于密封所述檢測機構(100)和所述膽體(400)之間的間隙。

9.根據權利要求8所述的熱水器防干燒結構，其特征在于，所述密封件(600)包括密封圈，所述密封圈套設在所述檢測機構(100)上，且所述密封圈用于與所述膽體(400)的外壁抵接。

10.一種熱水器，其特征在于，包括熱水器本體和設置在所述熱水器本體上如權利要求1-9任意一項所述的熱水器防干燒結構。

技術總結
本申請屬于電器技術領域，具體涉及一種熱水器防干燒結構及熱水器；本申請?zhí)峁┑臒崴鞣栏蔁Y(jié)構，包括檢測機構和加熱開關，檢測機構用于與熱水器的顯示板電連接，檢測機構被配置為，檢測熱水器的膽體內的水位，且在膽體內的水位小于預設水位時，通過顯示板提示用戶膽體處于缺水狀態；在膽體內的水位等于或大于預設水位時，通過顯示板提示用戶膽體處于有水狀態；加熱開關與檢測機構電連接，且加熱開關用于與熱水器的加熱裝置電連接，加熱開關被配置為，在膽體處于缺水狀態時，斷開與加熱裝置的電連接；本申請?zhí)峁┑臒崴鞣栏蔁Y(jié)構及熱水器，能夠?qū)﹄姛崴鞯母蔁畔⒓皶r獲取主動預判，從而提高了電熱水器的保溫性能。

技術研發人員：諸葛國峰,施研文,邵云飛,劉鵬飛,劉洋,師寧寧,陳建超
受保護的技術使用者：武漢海爾熱水器有限公司
技術研發日：20240307
技術公布日：2025/4/28
