本技術涉及烘干機，尤其涉及具有均勻布料功能的網帶式烘干機。

背景技術：

1、網帶式烘干機是使用鋼網作為輸送帶運輸物料進行連續烘干的干燥設備。一般采用網帶式烘干機進行烘干的物料都是散狀物料，在輸送帶上容易堆積，會造成物料烘干不均勻，影響物料的使用。

2、經檢索，公開號cn217504273u公開了一種網帶式烘干機，旨在設有鋪料裝置來鋪平輸送帶上的物料，使物料受熱均勻，其技術方案：一種網帶式烘干機，包括烘干倉、穿過烘干倉的輸送帶、為烘干倉提供熱風的熱風爐，所述烘干倉的輸入端設有一鋪料裝置，所述鋪料裝置包括設置在輸送帶的兩側的兩個支架，兩個所述支架之間設有相互平行的主動轉軸和從動轉軸，所述主動轉軸通過一驅動模塊驅動旋轉，所述主動轉軸上設有至少兩個主動鏈輪，所述從動轉軸上設有與主動鏈輪一一對應的從動鏈輪，相對應的主動鏈輪和從動鏈輪上設有鏈條，兩個所述鏈條之間設有用于鋪平輸送帶上的物料的刮料組件。

3、上述方案中采用鋪料裝置的設置，為輸送帶上的物料進行分散處理，達到均勻烘干的目的，但是由于該種鋪料裝置不具備物料預熱功能，給物料的烘干效果造成不利影響。

4、為此，提出了具有均勻布料功能的網帶式烘干機,具備集物料預熱和分散布料為一體的優點，進而解決上述背景技術中的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的具有均勻布料功能的網帶式烘干機。

2、為了實現上述目的，本實用新型采用了如下技術方案：具有均勻布料功能的網帶式烘干機，包括烘干倉和輸送帶，所述烘干倉兩面的開口處穿插設置有輸送帶，且輸送帶以及烘干倉的下方分別通過支腿固接有底座，所述烘干倉的內側上部排布有熱風管，且熱風管與外部熱風爐相連，所述烘干倉右側壁對應輸送帶焊接有預熱殼，且預熱殼的頂部固定安裝有引風機，所述引風機的進風端伸入烘干倉連通有吸風罩，且引風機的出風端伸入預熱殼連通有主吹風罩，所述主吹風罩的左右兩側分別通過管道連通有輔吹風罩，所述預熱殼內側底部焊接有兩個布料架，且每個布料架的一端均固定安裝有一個電機，所述電機輸出端貫穿布料架固定連接有傳動桿，且傳動桿的表面對稱安裝有兩組分散盤，并且兩組分散盤的傾斜方向相反，所述傳動桿的分散盤表面焊接有若干個凸柱，所述布料架內部右側焊接有過渡帶，且過渡帶面向傳動桿的一面開設有若干個分料槽，并且過渡帶的底面與輸送帶相貼合。

3、作為上述技術方案的進一步描述：所述預熱殼的下部表面對應輸送帶開設有通過口，且通過口與烘干倉的開口相連通。

4、作為上述技術方案的進一步描述：所述過渡帶截面呈鈍角三角形結構，且過渡帶的若干分料槽均關于過渡帶的傾斜面傾斜設置。

5、作為上述技術方案的進一步描述：所述輔吹風罩設置有兩個，且兩個輔吹風罩關于主吹風罩豎直中線對稱。

6、作為上述技術方案的進一步描述：所述熱風管延伸至烘干倉內部的部分等距設置若干個出風嘴，且熱風管的頂面焊接有若干個與烘干倉內壁相連的支柱。

7、作為上述技術方案的進一步描述：所述布料架的兩端均設置有支塊，所述電機固定安裝于布料架的其中一個支塊上，所述傳動桿通過軸承座與布料架的另一個支塊相連。

8、本實用新型具有如下有益效果：

9、本實用新型中，采用在烘干倉右側壁設置內置安裝有布料架的預熱殼，通過啟動引風機，促使引風機進風端連接的吸風罩吸取烘干倉內的熱空氣，再由引風機的出風端導入預熱殼內的主吹風罩，并在管道的作用下導入預熱殼的兩個輔吹風罩之中，對通過預熱殼的物料進行預熱處理，隨著輸送帶的傳送，物料首先由鈍角三角形的過渡帶及其傾斜面上若干分散槽進行初步分散處理，通過啟動電機帶動布料架內的傳動桿轉動，使得傳動桿上傾斜方向相反的兩組分散盤轉動，對物料進行二次分散處理，與現有技術相比，在滿足均勻布料的同時還具備物料預熱的效果，從而保障物料的烘干效率和均勻度。

技術特征：

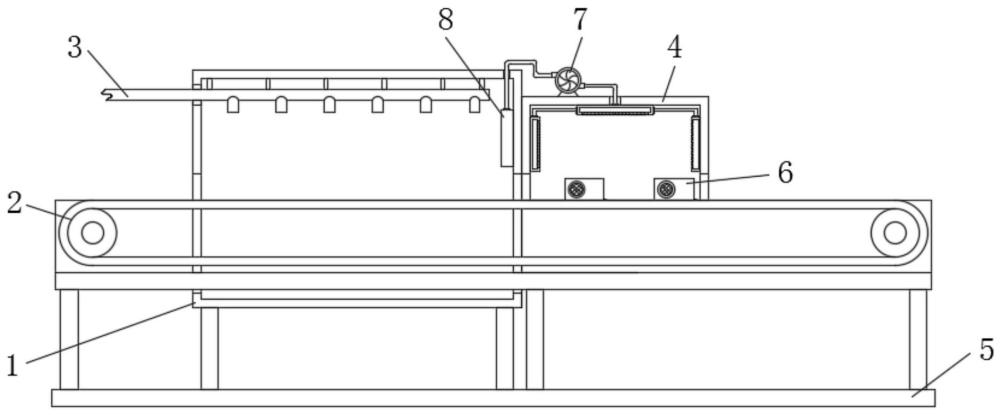

1.具有均勻布料功能的網帶式烘干機，包括烘干倉(1)和輸送帶(2)，其特征在于：所述烘干倉(1)兩面的開口處穿插設置有輸送帶(2)，且輸送帶(2)以及烘干倉(1)的下方分別通過支腿固接有底座(5)，所述烘干倉(1)的內側上部排布有熱風管(3)，且熱風管(3)與外部熱風爐相連，所述烘干倉(1)右側壁對應輸送帶(2)焊接有預熱殼(4)，且預熱殼(4)的頂部固定安裝有引風機(7)，所述引風機(7)的進風端伸入烘干倉(1)連通有吸風罩(8)，且引風機(7)的出風端伸入預熱殼(4)連通有主吹風罩(10)，所述主吹風罩(10)的左右兩側分別通過管道連通有輔吹風罩(11)，所述預熱殼(4)內側底部焊接有兩個布料架(6)，且每個布料架(6)的一端均固定安裝有一個電機(17)，所述電機(17)輸出端貫穿布料架(6)固定連接有傳動桿(12)，且傳動桿(12)的表面對稱安裝有兩組分散盤(15)，并且兩組分散盤(15)的傾斜方向相反，所述傳動桿(12)的分散盤(15)表面焊接有若干個凸柱(16)，所述布料架(6)內部右側焊接有過渡帶(13)，且過渡帶(13)面向傳動桿(12)的一面開設有若干個分料槽(14)，并且過渡帶(13)的底面與輸送帶(2)相貼合。

2.根據權利要求1所述的具有均勻布料功能的網帶式烘干機，其特征在于：所述預熱殼(4)的下部表面對應輸送帶(2)開設有通過口(9)，且通過口(9)與烘干倉(1)的開口相連通。

3.根據權利要求1所述的具有均勻布料功能的網帶式烘干機，其特征在于：所述過渡帶(13)截面呈鈍角三角形結構，且過渡帶(13)的若干分料槽(14)均關于過渡帶(13)的傾斜面傾斜設置。

4.根據權利要求1所述的具有均勻布料功能的網帶式烘干機，其特征在于：所述輔吹風罩(11)設置有兩個，且兩個輔吹風罩(11)關于主吹風罩(10)豎直中線對稱。

5.根據權利要求1所述的具有均勻布料功能的網帶式烘干機，其特征在于：所述熱風管(3)延伸至烘干倉(1)內部的部分等距設置若干個出風嘴，且熱風管(3)的頂面焊接有若干個與烘干倉(1)內壁相連的支柱。

6.根據權利要求1所述的具有均勻布料功能的網帶式烘干機，其特征在于：所述布料架(6)的兩端均設置有支塊，所述電機(17)固定安裝于布料架(6)的其中一個支塊上，所述傳動桿(12)通過軸承座與布料架(6)的另一個支塊相連。

技術總結
本技術公開了具有均勻布料功能的網帶式烘干機，包括烘干倉和輸送帶，所述烘干倉兩面的開口處穿插設置有輸送帶，且輸送帶以及烘干倉的下方分別通過支腿固接有底座；本技術中，采用在烘干倉右側壁設置內置安裝有布料架的預熱殼，通過啟動引風機，促使引風機進風端連接的吸風罩吸取烘干倉內的熱空氣，再由引風機的出風端導入預熱殼內的主吹風罩，并在管道的作用下導入預熱殼的兩個輔吹風罩之中，對通過預熱殼的物料進行預熱處理，隨著輸送帶的傳送，物料首先由鈍角三角形的過渡帶及其傾斜面上若干分散槽進行初步分散處理，通過啟動電機帶動布料架內的傳動桿轉動，使得傳動桿上傾斜方向相反的兩組分散盤轉動，對物料進行二次分散處理。

技術研發人員：葛向輝,馬亞沛,姚應華
受保護的技術使用者：河南新國信機械制造有限公司
技術研發日：20240430
技術公布日：2025/4/28
