本申請屬于智能接觸器過流保護設計，具體涉及一種智能接觸器過流保護延時確定方法及其延時保護方法。

背景技術：

1、智能接觸器控制模塊是平臺配電系統的關鍵部件，通常與智能接觸器控制軟件共同完成對平臺配電系統的控制、故障保護、自檢測、故障隔離、通訊以及數據記錄等工作。

2、故障保護作為智能接觸器控制不可或缺的功能，能夠保證智能接觸器控制在處于過流狀態下采取必要措施來保證用電設備安全。通常，智能接觸器控制的故障保護功能由智能接觸器控制軟件來實現，智能接觸器控制軟件通過對采樣值和門限值進行比較，在判斷滿足故障條件時確定發生故障并進行延時，延時時間到后通過斷開接觸器進行保護。延時過程為對故障進行確認的過程，合理的延時能夠及時檢測過流故障防止對用電設備造成損害，以及可以避免干擾信號或瞬態造成的誤動作，因此，保護延時的準確性顯得尤為重要。

3、從用電設備電流較大對其本身以及線路造成的危害性來看，過流保護具有反延時特性，即電流越高，延時時間越短，動作越快。當前，采用階梯式算法滿足在不同的電流范圍設置對應的延時，通過對電流值進行判斷，在不同的范圍內設置不同的步長，以此獲得不同的延時。延時步長由兩部分組成，第一部分為動態積分步長，即不同電流范圍內設置的步長，第二部分為過流保護恢復步長，為固定值。

4、智能接觸器控制軟件以10ms為周期運行時，電流值大于過流保護門限值時，每周期延時值按照步長進行遞增，當達到設定值后延時時間到，然后進行保護，反之，過流保護延時按照過流保護恢復步長遞減。在當前保護延時下，在保護區域內，即電流值大于過流保護門限值時，利用兩點確定直線的方法計算得到動態積分步長確定過流保護延時，該方法設計的階梯式過流保護延時曲線，滿足過流保護反延時要求且在保護區域內無時間跳變，但在保護恢復區域內，即電流值低于過流保護門限值時，固定過流保護恢復步長對于電流波動的適應性不夠強，首先，固定過流保護恢復步長過大時會使某些點電流值保護過慢，過小時會使某些點電流值保護過快造成誤保護，其次，固定過流保護恢復步長無法實現實時電流值較大時過流保護延時恢復快，實時電流值較小時過流保護延時恢復慢的理想需求，無法根據電流的大小自適應的調節過流保護延時恢復的時長。

5、鑒于上述技術缺陷的存在提出本申請。

技術實現思路

1、本申請的目的是提供一種智能接觸器過流保護延時確定方法及其延時保護方法，以克服或減輕已知存在的至少一方面的技術缺陷。

2、本申請的技術方案是：

3、一方面提供一種智能接觸器過流保護延時確定方法，包括：

4、t＝l/s×c；

5、

6、s(it)＝a1×it+b1；

7、其中，

8、t為保護延時，l為總延時步長，s為步長，c為運行周期；

9、it為實時監測有效電流，i1.7、i2、i3、i4、i5為1.7、2、3、4、5倍額定電流；

10、s(it)為動態延時恢復步長；

11、a1、a2、a3、a4為相應有效電流對應保護延時步長計算直線斜率，b1、b2、b3、b4為相應有效電流對應保護延時步長計算直線截距。

12、根據本申請的至少一個實施例，上述的智能接觸器過流保護延時確定方法中，c取10ms。

13、根據本申請的至少一個實施例，上述的智能接觸器過流保護延時確定方法中，

14、其中，

15、t1.7、t2為1.7、2倍額定電流，對應的過流保護反延時要求。

16、根據本申請的至少一個實施例，上述的智能接觸器過流保護延時確定方法中，

17、其中，

18、t3為3倍額定電流，對應的過流保護反延時要求。

19、根據本申請的至少一個實施例，上述的智能接觸器過流保護延時確定方法中，

20、其中，

21、t4為4倍額定電流，對應的過流保護反延時要求。

22、根據本申請的至少一個實施例，上述的智能接觸器過流保護延時確定方法中，

23、其中，

24、t5為5倍額定電流，對應的過流保護反延時要求。

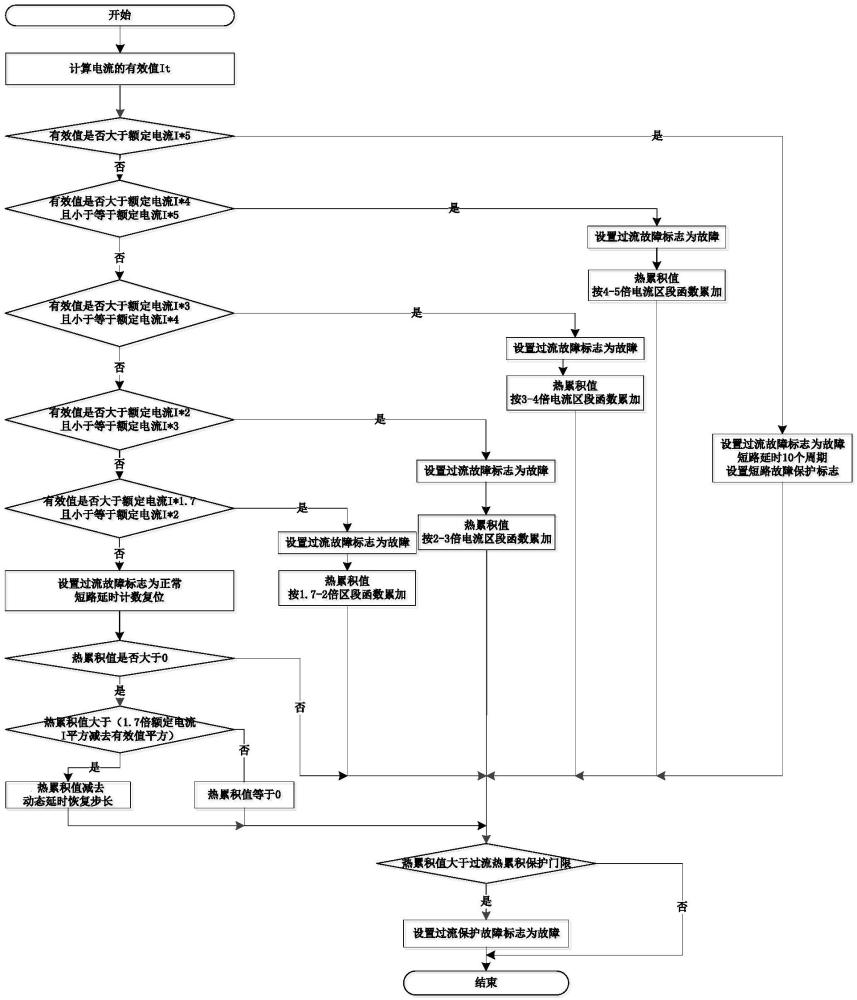

25、另一方面提供一種智能接觸器過流保護延時確定方法，基于上述的智能接觸器過流保護延時確定方法，對實時監測有效電流各區段的保護延時t進行確定，包括：

26、計算實時監測有效電流it；

27、實時監測有效電流it大于5倍額定電流i5時，設置過流故障標志為故障，短路延時10個周期，短路故障保護標志為故障；

28、實時監測有效電流it小于5倍額定電流i5，且大于4倍額定電流i4時，設置過流故障標志為故障，熱積累值按4-5倍額定電流區段i4-i5保護延時函數累加；

29、實時監測有效電流it小于4倍額定電流i4，且大于3倍額定電流i3時，設置過流故障標志為故障，熱積累值按3-4倍額定電流區段i3-i4保護延時函數累加；

30、實時監測有效電流it小于3倍額定電流i3，且大于2倍額定電流i2時，設置過流故障標志為故障，熱積累值按2-3倍額定電流區段i2-i3保護延時函數累加；

31、實時監測有效電流it小于2倍額定電流i2，且大于1.7倍額定電流i1.7時，設置過流故障標志為故障，熱積累值按1.7-2倍額定電流區段i1.7-i2保護延時函數累加；

32、實時監測有效電流it小于1.7倍額定電流i1.7時，設置過流故障標志為正常，短路延時計數復位，并判斷熱累積值是否大于0，熱累積值大于0時，判斷熱累積值是否大于1.7倍額定電流i1.7的平方減去實時監測有效電流it的平方，若是，則將熱積累值減去動態延時恢復步長s(it)，若否，則設置熱積累值為0；

33、判斷熱累積值是否大于過流熱累積保護門限，若是，則設置過流保護故障標志為故障。

技術特征：

1.一種智能接觸器過流保護延時確定方法，其特征在于，包括：

2.根據權利要求1所述的智能接觸器過流保護延時確定方法，其特征在于，

3.根據權利要求2所述的智能接觸器過流保護延時確定方法，其特征在于，

4.根據權利要求3所述的智能接觸器過流保護延時確定方法，其特征在于，

5.根據權利要求4所述的智能接觸器過流保護延時確定方法，其特征在于，

6.根據權利要求5所述的智能接觸器過流保護延時確定方法，其特征在于，

7.一種智能接觸器過流保護延時確定方法，基于權利要求1所述的智能接觸器過流保護延時確定方法，對實時監測有效電流各區段的保護延時t進行確定，其特征在于，包括：

技術總結
本申請屬于智能接觸器過流保護設計技術領域，具體涉及一種智能接觸器過流保護延時確定方法及其延時保護方法，其中，智能接觸器過流保護延時確定方法，包括：t＝L/s×c；s＝S(I<subgt;t</subgt;)，I<subgt;t</subgt;<I<subgt;1.7</subgt;；s＝a<subgt;1</subgt;×I<subgt;t</subgt;+b<subgt;1</subgt;，I<subgt;1.7</subgt;≤I<subgt;t</subgt;<I<subgt;2</subgt;；s＝a<subgt;2</subgt;×I<subgt;t</subgt;+b<subgt;2</subgt;，I<subgt;2</subgt;≤I<subgt;t</subgt;<I<subgt;3</subgt;；s＝a<subgt;3</subgt;×I<subgt;t</subgt;+b<subgt;3</subgt;，I<subgt;3</subgt;≤I<subgt;t</subgt;<I<subgt;4</subgt;；s＝a<subgt;4</subgt;×I<subgt;t</subgt;+b<subgt;4</subgt;，I<subgt;4</subgt;≤I<subgt;t</subgt;<I<subgt;5</subgt;；S(I<subgt;t</subgt;)＝a<subgt;1</subgt;×I<subgt;t</subgt;+b<subgt;1</subgt;，其中，t為保護延時，L為總延時步長，s為步長，c為運行周期；I<subgt;t</subgt;為實時監測有效電流，I<subgt;1.7</subgt;、I<subgt;2</subgt;、I<subgt;3</subgt;、I<subgt;4</subgt;、I<subgt;5</subgt;為1.7、2、3、4、5倍額定電流；S(I<subgt;t</subgt;)為動態延時恢復步長；a<subgt;1</subgt;、a<subgt;2</subgt;、a<subgt;3</subgt;、a<subgt;4</subgt;為相應有效電流對應保護延時步長計算直線斜率，b<subgt;1</subgt;、b<subgt;2</subgt;、b<subgt;3</subgt;、b<subgt;4</subgt;為相應有效電流對應保護延時步長計算直線截距。

技術研發人員：湯夢陽
受保護的技術使用者：陜西航空電氣有限責任公司
技術研發日：
技術公布日：2025/4/28
