本技術屬于鋰電池生產，具體涉及一種聚能烘箱加熱裝置。

背景技術：

1、在電池制造過程中，負極極片的輥壓工序是一項關鍵步驟，它直接影響到電池的性能和壽命。然而，在輥壓完成后，往往會發現極片存在反彈慢的問題，通常會考慮對極片進行加熱處理，以減少極片內部的應力和反彈現象。

2、目前，傳統的加熱方式主要有兩種方案。第一種方案是通過加熱空氣，并利用風扇或循環泵等裝置將熱空氣吹送到極片表面，以實現加熱效果。第二種方案則是利用加熱燈管對極片進行輻射加熱。加熱燈管產生的熱量通過輻射方式傳遞到極片表面，進而實現加熱效果。

3、然而，上述兩種加熱方式只能對極片表面進行加熱，而無法達到穿透加熱的效果，使極片得不到充分的反彈。

技術實現思路

1、為了解決所述現有技術的不足，本實用新型提供了一種聚能烘箱加熱裝置。

2、本實用新型所要達到的技術效果通過以下技術方面來實現：

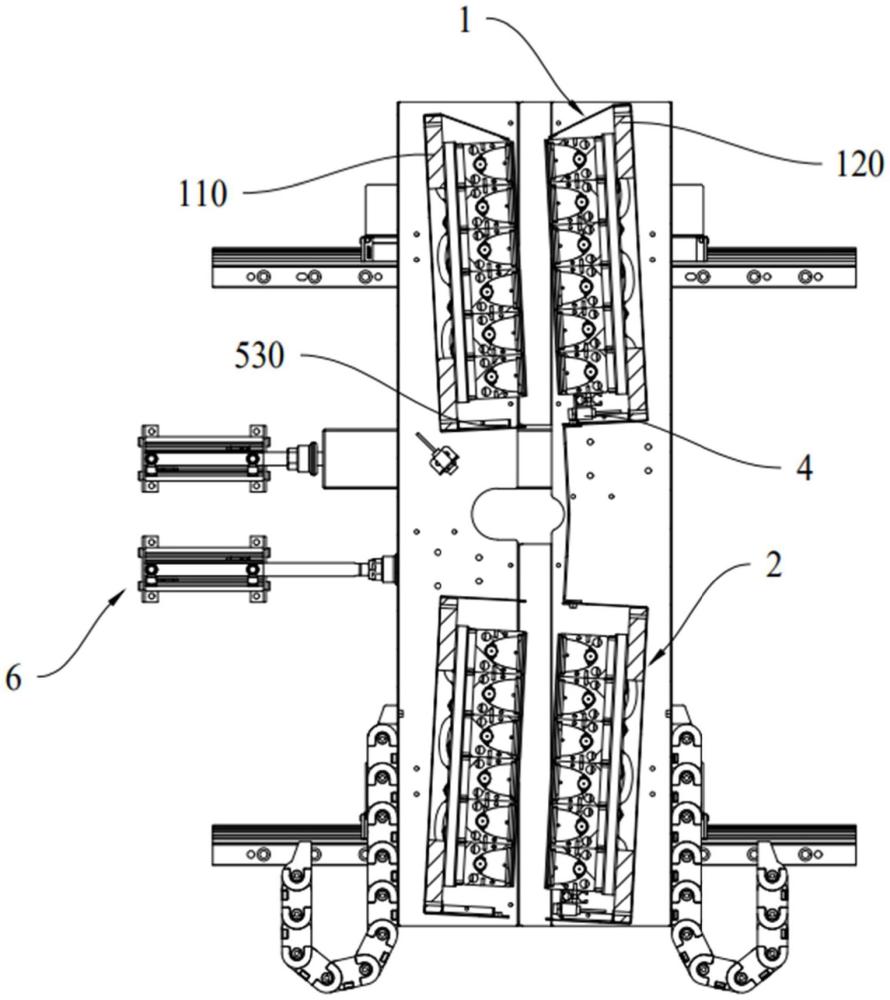

3、一種聚能烘箱加熱裝置，用于對極片加熱，包括沿極片走帶方向設置的第一加熱模塊，所述第一加熱模塊包括第一加熱組件和第二加熱組件，所述第一加熱組件和所述第二加熱組件相對設置且所述第一加熱組件和所述第二加熱組件之間留有間隙以供極片走帶；

4、所述第一加熱組件和所述第二加熱組件均包括若干沿極片走帶方向設置的加熱單元，所述加熱單元包括聚能燈管和聚能燈罩，所述聚能燈罩上設置有反射弧面，所述聚能燈管設置在所述反射弧面內，以使所述聚能燈管發出的加熱光向所述極片聚射。

5、在一些實施例中，所述反射弧面上設置有反射鍍層。

6、在一些實施例中，還包括沿極片走帶方向設置的第二加熱模塊，所述第二加熱模塊的加熱溫度大于所述第一加熱模塊的加熱溫度。

7、在一些實施例中，所述第一加熱模塊的一側上設置有用于防止所述聚能燈管光外溢的遮光罩。

8、在一些實施例中，還包括用于檢測所述第一加熱模塊和/或檢測所述極片溫度的溫度傳感器。

9、在一些實施例中，還包括用于對所述第一加熱模塊冷卻的散熱模塊。

10、在一些實施例中，所述散熱模塊包括散熱管以及與所述散熱管連接的水冷機，所述散熱管設置在所述聚能燈罩內，以對所述聚能燈罩散熱。

11、在一些實施例中，所述散熱模塊還包括用于檢測所述冷卻水是否泄露的水浸傳感器，所述水浸傳感器設置在所述第一加熱模塊上。

12、在一些實施例中，所述第一加熱組件和/或所述第二加熱組件上設置有驅動組件，以驅動所述第一加熱組件和/或所述第二加熱組件向所述極片靠近或遠離。

13、在一些實施例中，還包括保護罩和除塵導向板，所述保護罩設置在所述聚能燈罩的一側，所述除塵導向板設置在所述保護罩的一端。

14、綜上所述，本實用新型具有以下有益之處：

15、本實用新型中極片穿過第一加熱模塊，通過設置聚能燈管以及聚能燈罩可以使聚能燈管所發射出的光線平行照射在極片上，使得溫度更具有穿透力，對極片的兩面進行加熱。相較于現有的加熱方式，此結構不僅能耗較低，而且加熱方式集中，使平行光均勻照射極片，持續加熱增溫，減少熱量外溢，可以有效減少極片內應力和反彈，?做到深層烘烤或固化效果。

技術特征：

1.一種聚能烘箱加熱裝置，用于對極片加熱，?其特征在于，包括第一加熱模塊，所述第一加熱模塊包括第一加熱組件和第二加熱組件，所述第一加熱組件和所述第二加熱組件相對設置且所述第一加熱組件和所述第二加熱組件之間留有間隙以供極片走帶；

2.根據權利要求1所述的聚能烘箱加熱裝置，其特征在于，所述反射弧面上設置有反射鍍層。

3.根據權利要求1所述的聚能烘箱加熱裝置，其特征在于，還包括沿極片走帶方向設置的第二加熱模塊，所述第二加熱模塊的加熱溫度大于所述第一加熱模塊的加熱溫度。

4.根據權利要求1所述的聚能烘箱加熱裝置，其特征在于，所述第一加熱模塊的一側上設置有用于防止所述聚能燈管發熱光外溢的遮光罩。

5.根據權利要求1所述的聚能烘箱加熱裝置，其特征在于，還包括用于檢測所述第一加熱模塊和/或檢測所述極片溫度的溫度傳感器。

6.根據權利要求1所述的聚能烘箱加熱裝置，其特征在于，還包括用于對所述第一加熱模塊冷卻的散熱模塊。

7.根據權利要求6所述的聚能烘箱加熱裝置，其特征在于，所述散熱模塊包括散熱管以及與所述散熱管連接的水冷機，所述散熱管設置在所述聚能燈罩內，以對所述聚能燈罩散熱。

8.根據權利要求7所述的聚能烘箱加熱裝置，其特征在于，所述散熱模塊還包括用于檢測冷卻水是否泄露的水浸傳感器，所述水浸傳感器設置在所述第一加熱模塊上。

9.根據權利要求1所述的聚能烘箱加熱裝置，其特征在于，所述第一加熱組件和/或所述第二加熱組件上設置有驅動組件，以驅動所述第一加熱組件和/或所述第二加熱組件向所述極片靠近或遠離。

10.根據權利要求1所述的聚能烘箱加熱裝置，其特征在于，還包括保護罩和除塵導向板，所述保護罩設置在所述聚能燈罩的一側，所述除塵導向板設置在所述保護罩的一端。

技術總結
本技術涉及鋰電池生產技術領域，具體公開了一種聚能烘箱加熱裝置，包括第一加熱模塊，所述第一加熱模塊包括第一加熱組件和第二加熱組件，所述第一加熱組件和所述第二加熱組件相對設置且所述第一加熱組件和所述第二加熱組件之間留有間隙；所述第一加熱組件和所述第二加熱組件均包括若干沿極片走帶方向設置的加熱單元，所述加熱單元包括聚能燈管和聚能燈罩，所述聚能燈罩上設置有反射弧面，所述聚能燈管設置在所述反射弧面內，以使所述聚能燈管向所述極片聚射加熱光。本技術取到如下技術效果：加熱方式集中，使平行光均勻照射極片，持續加熱增溫，減少熱量外溢，可以有效減少極片內應力和反彈。

技術研發人員：張波,陳建平,朱彬彬,陳委員,王緒國
受保護的技術使用者：惠州市贏合科技有限公司
技術研發日：20240531
技術公布日：2025/4/28
