本技術屬于換熱器，具體涉及一種薄壁不銹鋼高效換熱器。

背景技術：

1、換熱器是一種在流體之間傳遞熱量的設備，廣泛應用于加熱、冷卻、蒸發、冷凝等過程，它通過兩種不同介質間的熱交換，使一種介質溫度升高，另一種介質溫度降低，以滿足不同的工業和日常生活需求。

2、現有的部分換熱器在經長時間的使用后，流體中的雜質極易附著于換熱管的外表面，導致?lián)Q熱管傳導溫度的速度下降，效率變低，較為不便。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種薄壁不銹鋼高效換熱器，以解決上述背景技術中提出的現有的部分換熱器在經長時間的使用后，流體中的雜質極易附著于換熱管的外表面，導致?lián)Q熱管傳導溫度的速度下降，效率變低，較為不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種薄壁不銹鋼高效換熱器，包括基板，所述基板頂部固定連接有腳架，所述腳架對稱設置有兩個，所述腳架頂部均固定連接有主罐身，所述主罐身一側固定連接有轉接塊，所述轉接塊內側固定連接有換熱管，所述換熱管對稱設置有若干個，所述轉接塊一側固定連接有副罐身，所述副罐身頂部固定連接有第一導流管，所述副罐身底部固定連接有第一排流管，所述主罐身底部一側固定連接有第二排流管，所述主罐身頂部固定連接有第二導流管，所述第二導流管內側螺紋連接有螺桿，所述螺桿對稱設置有若干個，所述螺桿外側均通過限位孔活動連接有轉接片，所述轉接片底部均固定連接有底環，所述底環內側固定連接有濾網。

3、優選的，所述限位孔均為u形結構，所述限位孔內側均活動連接有螺桿。

4、優選的，所述換熱管均為不銹鋼材質，所述換熱管外壁厚度均為0.8mm。

5、優選的，所述轉接塊內部一側固定連接有密封墊，所述密封墊對稱設置有兩個。

6、優選的，所述基板一側固定連接有固定片，所述固定片對稱設置有若干個，所述固定片內側均設置有螺孔。

7、優選的，所述腳架一側的底部均固定連接有托架，所述托架對稱設置有若干個，所述托架均為三角形結構，所述托架底部均固定連接有基板。

8、優選的，所述螺桿一端的外側均活動連接有墊片。

9、優選的，所述底環頂部固定連接有提手，所述提手對稱設置有若干個。

10、與現有技術相比，本實用新型提供了一種薄壁不銹鋼高效換熱器，具備以下有益效果：

11、1、本實用新型通過設置濾網，濾網外側固定連接有底環，底環頂部固定連接有轉接片，轉接片內側均通過限位孔活動連接有螺桿，螺桿外側均螺紋連接有第二導流管，逆時針旋轉并放松螺桿后，配合u型的限位孔將轉接片和底環均下降至所需高度，順時針旋轉螺桿固定轉接片的位置，將一種介質經第一導流管排入副罐身內，該種介質流入換熱管內，而后將另一種介質經第二導流管排入主罐身內，兩種具有溫差的介質經換熱管開始熱交換，自第二導流管內排入的介質由濾網進行過濾，將雜質滯留與濾網的頂部，降低雜質流入主罐身內的量，能夠有效降低長時間使用后，雜質附著于換熱管外表面的量，保障熱交換的效率；

12、2、本實用新型通過設置墊片，墊片內側均活動連接有螺桿，螺桿外側均螺紋連接有第二導流管，能夠有效降低螺桿長時間使用過程中所產生的松動幅度，保障螺桿的穩定性；

13、3、本實用新型通過設置提手，提手底部均固定連接有底環，能夠有效方便人員持握后取下底環清理濾網。

14、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型結構科學合理，使用安全方便，為人們提供了很大的幫助。

技術特征：

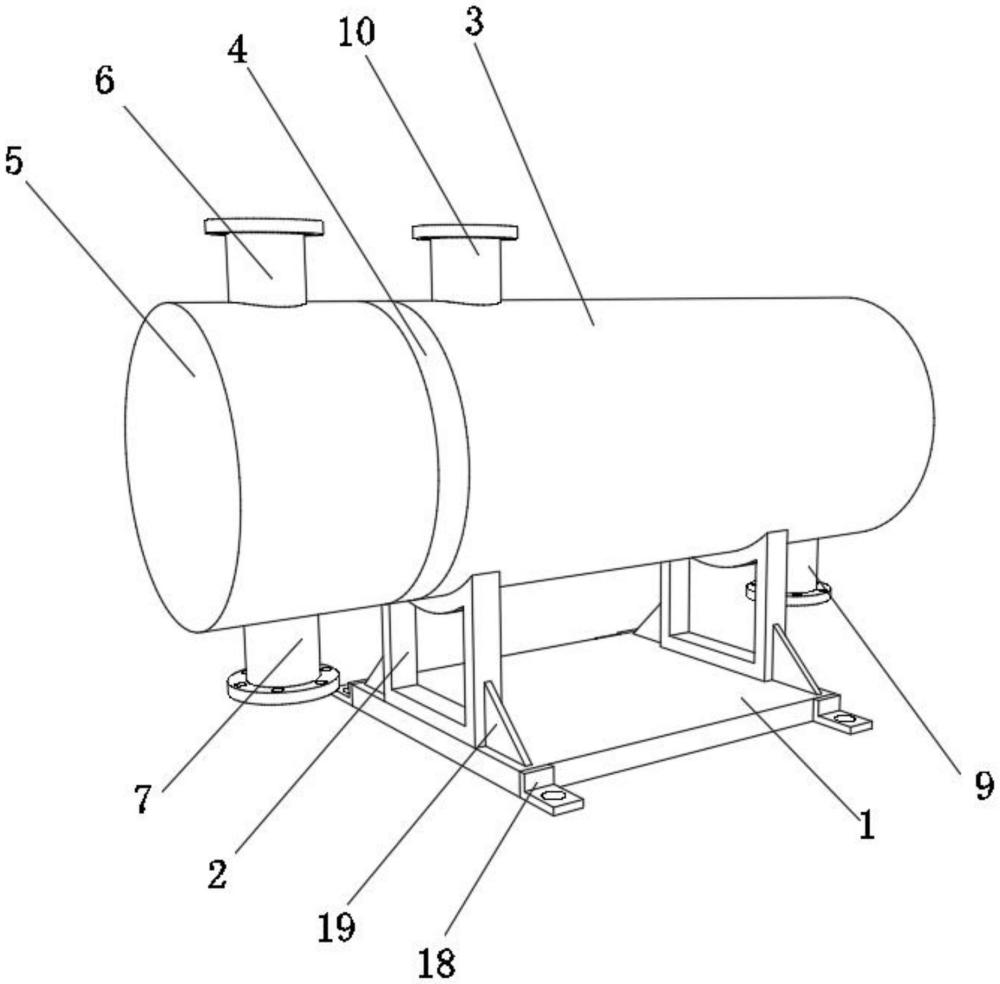

1.一種薄壁不銹鋼高效換熱器，包括基板（1），其特征在于：所述基板（1）頂部固定連接有腳架（2），所述腳架（2）對稱設置有兩個，所述腳架（2）頂部均固定連接有主罐身（3），所述主罐身（3）一側固定連接有轉接塊（4），所述轉接塊（4）內側固定連接有換熱管（8），所述換熱管（8）對稱設置有若干個，所述轉接塊（4）一側固定連接有副罐身（5），所述副罐身（5）頂部固定連接有第一導流管（6），所述副罐身（5）底部固定連接有第一排流管（7），所述主罐身（3）底部一側固定連接有第二排流管（9），所述主罐身（3）頂部固定連接有第二導流管（10），所述第二導流管（10）內側螺紋連接有螺桿（11），所述螺桿（11）對稱設置有若干個，所述螺桿（11）外側均通過限位孔（12）活動連接有轉接片（13），所述轉接片（13）底部均固定連接有底環（14），所述底環（14）內側固定連接有濾網（15）。

2.根據權利要求1所述的一種薄壁不銹鋼高效換熱器，其特征在于：所述限位孔（12）均為u形結構，所述限位孔（12）內側均活動連接有螺桿（11）。

3.根據權利要求1所述的一種薄壁不銹鋼高效換熱器，其特征在于：所述換熱管（8）均為不銹鋼材質，所述換熱管（8）外壁厚度均為0.8mm。

4.根據權利要求1所述的一種薄壁不銹鋼高效換熱器，其特征在于：所述轉接塊（4）內部一側固定連接有密封墊（20），所述密封墊（20）對稱設置有兩個。

5.根據權利要求1所述的一種薄壁不銹鋼高效換熱器，其特征在于：所述基板（1）一側固定連接有固定片（18），所述固定片（18）對稱設置有若干個，所述固定片（18）內側均設置有螺孔。

6.根據權利要求1所述的一種薄壁不銹鋼高效換熱器，其特征在于：所述腳架（2）一側的底部均固定連接有托架（19），所述托架（19）對稱設置有若干個，所述托架（19）均為三角形結構，所述托架（19）底部均固定連接有基板（1）。

7.根據權利要求1所述的一種薄壁不銹鋼高效換熱器，其特征在于：所述螺桿（11）一端的外側均活動連接有墊片（17）。

8.根據權利要求1所述的一種薄壁不銹鋼高效換熱器，其特征在于：所述底環（14）頂部固定連接有提手（16），所述提手（16）對稱設置有若干個。

技術總結
本技術公開了一種薄壁不銹鋼高效換熱器，包括基板，所述基板頂部固定連接有腳架，所述腳架對稱設置有兩個，所述腳架頂部均固定連接有主罐身，所述主罐身一側固定連接有轉接塊，逆時針旋轉并放松螺桿后，配合U型的限位孔將轉接片和底環均下降至所需高度，順時針旋轉螺桿固定轉接片的位置，將一種介質經第一導流管排入副罐身內，該種介質流入換熱管內，而后將另一種介質經第二導流管排入主罐身內，兩種具有溫差的介質經換熱管開始熱交換，自第二導流管內排入的介質由濾網進行過濾，將雜質滯留與濾網的頂部，降低雜質流入主罐身內的量，能夠有效降低長時間使用后，雜質附著于換熱管外表面的量，保障熱交換的效率。

技術研發人員：左洪軍
受保護的技術使用者：左洪軍
技術研發日：20240605
技術公布日：2025/4/28
