本技術涉及一種led屏輔助裝置的改進，具體涉及一種led單元板模組防水防雨后殼的改進。

背景技術：

1、當前的大型led顯示屏均由多個led單元板模組組裝而成，每個led單元板模組均為完全相同的模塊組成，整個顯示屏根據現場需求和實際應用場景尺寸選擇對應數量的led單元板模組進行組裝；方便了運輸、安裝大大降低了大型led屏的生產、運輸、安裝、使用成本。

2、當前的led單元板模組一般由顯示面板、主殼體組成，主殼體中部設置有通孔用于穿過線路，在主殼體上設置有多個磁吸柱，由于通孔存在進雨、漏水的情況，往往在通孔上設置有蓋板用于防雨、防水，但是當前市場上的這些端蓋起到的防水、防雨作用十分有限，且這類蓋板安裝較為復雜密封性能也較差，難以真正保護顯示面板及面板的電路板。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供一種led單元板模組防水防雨后殼，它具有簡易快捷的插接方式，防水、防雨性能良好，能對顯示面板、電路板起到良好的保護作用，也能在大型led屏的運輸、安裝、使用具有更好的便捷性。

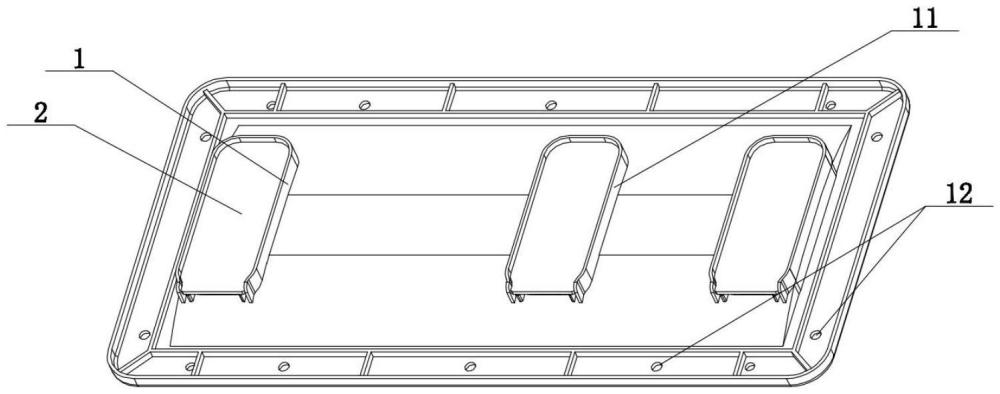

2、為實現上述目的，本實用新型采用以下技術方案是：它包括主殼體1，主殼體1上設置有數個通孔11，通孔11上卡接有防水蓋2，主殼體1的周邊設置有數個磁吸柱孔12；通孔11的周邊設置有指向主殼體背后方向的延伸外折邊111，外折邊111的內部設置有內折邊112，外折邊111和內折邊112一側設置有線束口113，通孔11的內壁上設置有數個卡接槽114；所述防水蓋2的邊緣處帶有垂直折邊21，垂直折邊21的一側設置有線束開口211，線束開口211與線束口113相對應；防水蓋2的內側設置有數個卡扣22，卡扣垂直于防水蓋2的端面。

3、所述防水蓋2線束開口211設置有向外的延伸邊2111。設置延伸邊2111可以使得線束開口211向外延伸，線束從開口中穿過后更平穩順滑。

4、所述卡接槽114與卡扣22的位置相對應。卡扣22卡接在卡接槽114內，可以確保卡扣22的卡接效果。

5、本實用新型的工作原理：使用時，led面板固定安裝在主殼體1的正面上，防水蓋2蓋接在主殼體1的背面上，并進行卡接，防水蓋2的數量根據通孔11的數量相對應，通孔11的數量根據線束的數量進行確定，也可以進行預設。防水蓋2覆蓋在延伸折邊111上并通過卡扣22與卡接槽114進行卡接，電路板的線束通過線束開口211穿出，確保卡接的穩定和密封；可以起到良好的防水和防雨效果。需要拆卸時只需要通過施加外力，使得卡扣22脫扣即可。

6、采用上述技術方案后，本實用新型有益效果為：它采用卡接插接，使得安裝拆卸方便、快捷，由于采用蓋接式的防水蓋2可以具有良好的防雨、防水效果，能對led單元板模組、電路板起到良好的保護作用，也能在大型led屏的運輸、安裝、使用具有更好的便捷性。

技術特征：

1.led單元板模組防水防雨后殼，其特征在于：它包括主殼體(1)，主殼體(1)上設置有數個通孔(11)，通孔(11)上卡接有防水蓋(2)，主殼體(1)的周邊設置有數個磁吸柱孔(12)；通孔(11)的周邊設置有指向主殼體背后方向的延伸外折邊(111)，外折邊(111)的內部設置有內折邊(112)，外折邊(111)和內折邊(112)一側設置有線束口(113)，通孔(11)的內壁上設置有數個卡接槽(114)；所述防水蓋(2)的邊緣處帶有垂直折邊(21)，垂直折邊(21)的一側設置有線束開口(211)，線束開口(211)與線束口(113)相對應；防水蓋(2)的內側設置有數個卡扣(22)，卡扣垂直于防水蓋(2)的端面。

2.根據權利要求1所述的led單元板模組防水防雨后殼，其特征在于：所述防水蓋(2)線束開口(211)設置有向外的延伸邊(2111)。

3.根據權利要求1所述的led單元板模組防水防雨后殼，其特征在于：所述卡接槽(114)與卡扣(22)的位置相對應。

技術總結
LED單元板模組防水防雨后殼，它涉及一種LED屏輔助裝置的改進，具體涉及一種LED單元板模組防水防雨后殼的改進。它包括主殼體，主殼體上設置有數個通孔，通孔上卡接有防水蓋，主殼體的周邊設置有數個磁吸柱孔；通孔的周邊設置有指向主殼體背后方向的延伸外折邊，外折邊的內部設置有內折邊，外折邊和內折邊一側設置有線束口，通孔的內壁上設置有數個卡接槽；所述防水蓋的邊緣處帶有垂直折邊，垂直折邊的一側設置有線束開口，線束開口與線束口相對應；防水蓋的內側設置有數個卡扣，卡扣垂直于防水蓋的端面。本技術有益效果為：它采用卡接插接，使得安裝拆卸方便、快捷，由于采用蓋接式的防水蓋可以具有良好的防雨、防水效果，能對LED單元板模組、電路板起到良好的保護作用，也能在大型LED屏的運輸、安裝、使用具有更好的便捷性。
