本發明涉及一種紡織設備，尤指一種送紗器的濾紗裝置。

背景技術：

1、在紗線織造過程中，為防止紗徑粗細不一混紡于布匹中而影響布匹的質量，皆在紗線進入送紗輪1’之前設置一過濾紗線線徑的濾紗器2’，如圖1、圖2所示，在濾紗器2’上設有多條不同大小規格的線徑溝槽21’，以供選擇不同線徑紗線送紗作業的選擇，該濾紗器2’上的線徑溝槽21’均呈放射狀。這種傳統的濾紗器2’所能提供的線徑溝槽21’的尺寸有限，一旦紗線的紗徑與濾紗器2’的線徑溝槽21’不吻合，需對濾紗器2’進行更換，給操作生產帶來不便。

2、有鑒于此，本發明人針對現有技術中的上述缺陷深入研究，遂有本案產生。

技術實現思路

1、本發明的目的在于一種送紗器的濾紗裝置，很好地解決了傳統的濾紗器所能提供的線徑溝槽尺寸有限的問題，進而提高操作生產效率。

2、為了實現上述目的，本發明揭示了送紗器的濾紗裝置的其中一種實施方式，包括殼體、兩個壓緊塊、定位機構及導向機構，所述殼體內腔中空，其中軸部開設有一夾縫，兩個壓緊塊沿夾縫的中軸線間隔設置在殼體內腔中，兩個壓緊塊的相對側伸出至夾縫中，該兩個伸出段的相對側至少形成與中軸線相互平行的正側面，兩個正側面之間的間隙構成濾紗用的線徑溝槽；至少在其中一個壓緊塊與殼體之間配置定位機構及導向機構，使該壓緊塊可以與殼體活動連接，該壓緊塊被定義為活動側壓緊塊；另一個壓緊塊固設于殼體的內腔中，該壓緊塊被定義為固定側壓緊塊，當外力作用至活動側壓緊塊，所述導向機構用于將活動側壓緊塊沿中軸線的長度方向軸向運動的同時與固定側壓緊塊的正側面之間的間隙會產生改變，所述定位機構用于定位活動側壓緊塊與殼體之間的位置，使調整到位后的活動側壓緊塊不會由于紗線與之產生摩擦而導致其與固定側壓緊塊的兩正側面之間的間隙產生變化。

3、采用上述設計，當外力作用至活動側壓緊塊，通過所述導向機構，以改變活動側壓緊塊的伸出段的寬度，進而改變活動側壓緊塊與固定側壓緊塊的正側面之間的間隙，很好地解決了傳統的濾紗器所能提供的線徑溝槽尺寸有限的問題，進而提高操作生產效率；而且，通過所述定位機構，以實現調整到位后的活動側壓緊塊的固定，進而不會由于紗線與之產生摩擦而導致兩個壓緊塊的正側面之間的間隙產生變化。

4、進一步，所述導向機構為，所述殼體的內腔中設有一斜向凸條，所述斜向凸條與中軸線之間的夾角為α，所述活動側壓緊塊上設有與斜向凸條相適配的滑槽，且所述滑槽與中軸線之間的夾角為α，通過外力帶動壓緊塊沿著斜向凸條上下移動，以改變活動側壓緊塊伸出段的寬度，進而改變兩個壓緊塊的正側面之間的間隙。

5、更進一步，該濾紗裝置還包括至少一個使動件，所述使動件部分設置在殼體的外側端面上，且與活動側壓緊塊產生運動關聯，通過外力帶動使動件沿平行于斜向凸條方向往復移動，進而帶動活動側壓緊塊沿著斜向凸條上下移動。使動件的設置，便于調整活動側壓緊塊相對于殼體上下移動。

6、再進一步，所述殼體的內腔中在遠離中軸線的一側形成導向槽，所述導向槽與斜向凸條相互平行，所述使動件具有與導向槽相適配的滑塊，所述使動件的滑塊沿著導向槽往復移動，進而帶動活動側壓緊塊沿著斜向凸條上下移動；所述使動件在靠近滑塊的內側端面上設有一卡塊，所述活動側壓緊塊上設有與卡塊相適配的卡槽，藉由卡塊與卡槽的卡置配合，實現使動件與活動側壓緊塊之間的聯動。導向槽與斜向凸條平行設置，使活動側壓緊塊上下移動時，所述使動件的卡塊不易與壓緊塊的卡槽產生脫離。

7、進一步，所述使動件在靠近滑塊的外側一端上由內至外依次具有一連接部和一手推部；所述殼體的外側邊具有一導向條，所述導向條與斜向凸條相互平行，所述導向條上設有讓位槽；所述使動件的連接部置放在讓位槽內，并且所述使動件的滑塊沿著導向槽往復移動時，所述連接部能夠在讓位槽內上下移動，同時使動件的手推部可沿著導向條的外側端面上下移動；所述定位機構為，所述導向條的外側端面設有至少兩個凹槽，所述使動件的手推部相對于所述凹槽的一側設有一凸點。如此設置，通過所述使動件的凸點在各個凹槽之間進行切換，實現調整活動側壓緊塊的位置固定，從而實現兩壓緊塊的正側面之間的間隙的固定。

8、更進一步，所述殼體的背面在位于各凹槽處設有刻度標記，使用戶能夠方便地讀取線徑溝槽寬度大小的數值。

9、為了實現上述目的，本發明揭示了一種送紗器濾紗裝置的另一種實施方式，取消固定側壓緊塊的設置，而將兩個活動側壓緊塊沿中軸線鏡像配置在殼體的內腔中，使兩個所述壓緊塊可相對于殼體活動連接。

10、進一步，所述壓緊塊至少在位于正側面為陶瓷材質，陶瓷材質耐磨性好，減少紗線與壓緊塊正側面摩擦而產生磨損。

11、進一步，所述濾紗裝置被固定在機架上，其位于兩壓緊塊區域與水平面之間形成一向下傾斜的夾角α，所述夾角α的取值范圍為5°~15°，通過上述設置，更有利于被兩壓緊塊進行過濾的棉絮沿著兩壓緊塊向下傾斜的坡度向下滑落，使上述棉絮不利于在壓緊塊上方堆積。

技術特征：

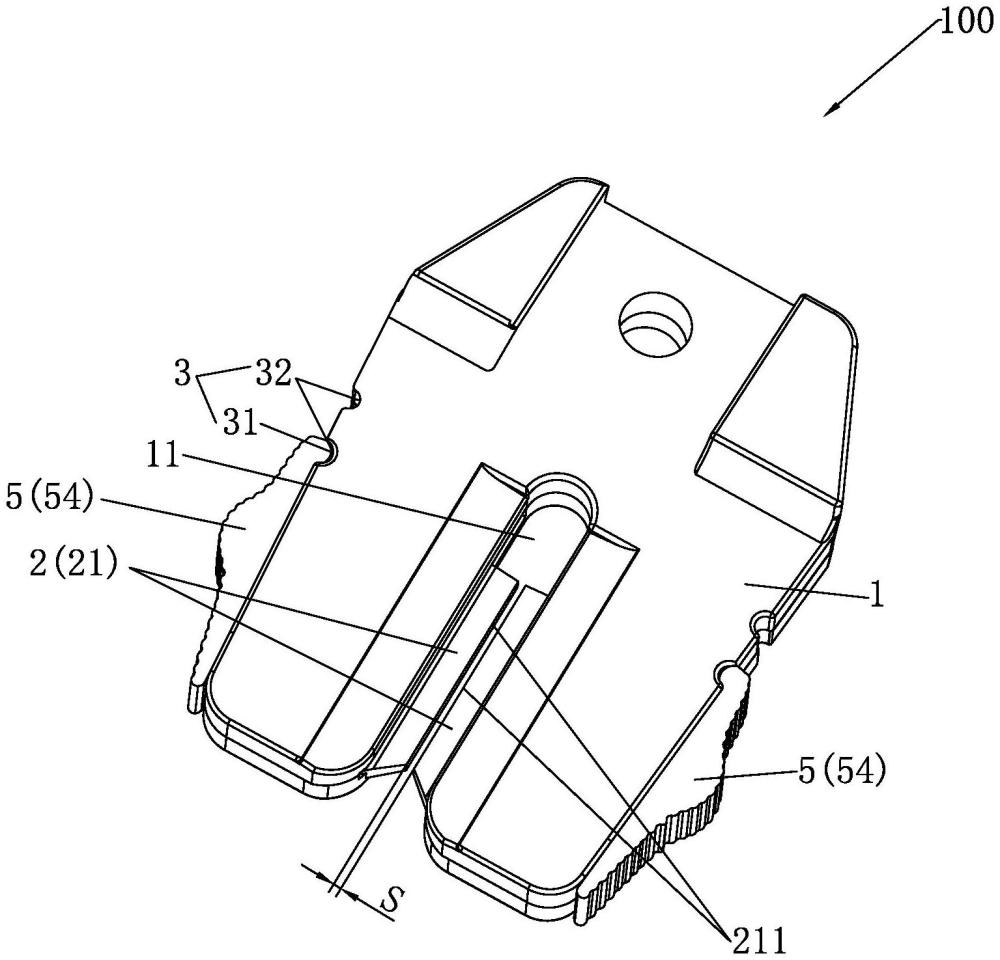

1.送紗器的濾紗裝置（100），其特征在于：包括殼體（1）、兩個壓緊塊（2）、定位機構（3）及導向機構（4），所述殼體（1）內腔中空，其中軸部開設有一夾縫（11），兩個壓緊塊（2）沿夾縫（11）的中軸線（l）間隔設置在殼體（1）內腔中，兩個壓緊塊（2）的相對側伸出至夾縫（11）中，該兩個伸出段（21）的相對側至少形成與中軸線（l）相互平行的正側面（211），兩個正側面（211）之間的間隙（s）構成濾紗用的線徑溝槽；至少其中一個壓緊塊（2）與殼體（1）之間配置定位機構（3）及導向機構（4），使該壓緊塊（2）可以與殼體（1）活動連接，該壓緊塊（2）被定義為活動側壓緊塊；另一個壓緊塊（2）固設于殼體（1）的內腔中，該壓緊塊（2）被定義為固定側壓緊塊，當外力作用至活動側壓緊塊（2），所述導向機構（4）用于將活動側壓緊塊（2）沿中軸線（l）的長度方向軸向運動，使兩壓緊塊（2）的正側面（211）之間的間隙（s）會產生改變，所述定位機構（3）用于定位活動側壓緊塊（2）與殼體（1）之間的位置，使調整到位后的活動側壓緊塊（2）不會由于紗線與之產生摩擦而導致其與固定側壓緊塊（2）的兩正側面（211）之間的間隙（s）產生變化。

2.如權利要求1所述送紗器的濾紗裝置（100），其特征在于：所述兩壓緊塊（2）均配置定位機構（3）及導向機構（4），使兩壓緊塊（2）均被定義為活動側壓緊塊，其均可與殼體（1）活動連接。

3.如權利要求1或2所述的送紗器的濾紗裝置（100），其特征在于：所述導向機構（4）為，所述殼體（1）的內腔中設有一斜向凸條（41），所述斜向凸條（41）與中軸線（l）之間的夾角為α，所述活動側壓緊塊（2）上設有與斜向凸條（41）相適配的滑槽（42），且所述滑槽（42）與中軸線（l）之間的夾角為α，通過外力帶動壓緊塊（2）沿著斜向凸條（41）上下移動，以改變活動側壓緊塊（2）伸出段（21）的寬度（w），進而改變兩個壓緊塊（2）的正側面（211）之間的間隙（s）。

4.如權利要求1或2所述的送紗器的濾紗裝置（100），其特征在于：所述定位機構（3）為在活動側壓緊塊（2）與殼體（1）之間設置若干個卡接配合部。

5.如權利要求3所述的送紗器的濾紗裝置（100），其特征在于：該濾紗裝置（100）還包括至少一個使動件（5），所述使動件（5）部分設置在殼體（1）的外側端面上，且與活動側壓緊塊（2）產生運動關聯，通過外力帶動使動件（5）沿平行于斜向凸條（41）方向往復移動，進而帶動活動側壓緊塊（2）沿著斜向凸條（41）上下移動。

6.如權利要求5所述送紗器的濾紗裝置（100），其特征在于：所述殼體（1）的內腔中在遠離中軸線（l）的一側形成導向槽（12），所述導向槽（12）與斜向凸條（41）相互平行，所述使動件（5）具有與導向槽（12）相適配的滑塊（51），所述使動件（5）的滑塊（51）沿著導向槽（12）往復移動，進而帶動活動側壓緊塊（2）沿著斜向凸條（41）上下移動；所述使動件（5）在靠近滑塊（51）的內側端面上設有一卡塊（52），所述活動側壓緊塊（2）上設有與卡塊（52）相適配的卡槽（22），藉由卡塊（52）與卡槽（22）的卡置配合，實現使動件（5）與活動側壓緊塊（2）之間的聯動。

7.如權利要求6所述的送紗器的濾紗裝置，其特征在于：所述使動件（5）在靠近滑塊（51）的外側一端上由內至外依次具有一連接部（53）和一手推部（54）；所述殼體（1）的外側邊具有一導向條（13），所述導向條（13）與斜向凸條（41）相互平行，所述導向條（13）上設有讓位槽（131）；所述使動件（5）的連接部（53）置放在讓位槽（131）內，并且所述使動件（5）的滑塊（51）沿著導向槽（12）往復移動時，所述連接部（53）能夠在讓位槽（131）內上下移動，同時使動件（5）的手推部（54）可沿著導向條（13）的外側端面上下移動。

8.如權利要求7所述的送紗器的濾紗裝置（100），其特征在于：所述定位機構（3）為，所述導向條（12）的外側端面設有至少兩個凹槽（32），所述使動件（5）的手推部（54）相對于所述凹槽（32）的一側設有一凸點（31）。

9.如權利要求8所述的送紗器的濾紗裝置（100），其特征在于：所述殼體（1）的背面在位于各凹槽（32）處設有刻度標記（k）。

10.如權利要求1所述送紗器的濾紗裝置（100），其特征在于：所述殼體（1）由上殼體（1a）及下殼體（1b）構成，所述上殼體（1a）與下殼體（1b）相互扣合固接而構成內腔中空的殼體（1），所述上殼體（1a）與下殼體（1b）的中部各設有一夾縫（11）。

11.如權利要求1所述送紗器的濾紗裝置（100），其特征在于：所述壓緊塊（2）至少在位于正側面（211）為陶瓷材質。

12.如權利要求1所述送紗器的濾紗裝置（100），其特征在于：所述濾紗裝置（100）被固定在機架（1000）上，其位于兩壓緊塊（2）區域與水平面之間形成一向下傾斜的夾角α。

13.如權利要求12所述送紗器的濾紗裝置（100），其特征在于：所述夾角α的取值范圍為5°~15°。

技術總結
送紗器的濾紗裝置，包括殼體、兩個壓緊塊、定位機構及導向機構，殼體的中軸部開設有一夾縫，兩個壓緊塊沿夾縫的中軸線間隔設置在殼體內腔中，兩個壓緊塊的相對側伸出至夾縫中，該兩個伸出段的相對側至少形成與中軸線相互平行的正側面，兩個正側面之間的間隙構成濾紗用的線徑溝槽；至少一個壓緊塊可以與殼體活動連接，當外力作用至該壓緊塊，使該壓緊塊沿著導向機構運動的同時與另一個壓緊塊的正側面之間的間隙會產生改變，定位機構用于定位該壓緊塊與殼體之間的位置，使調整到位后的壓緊塊不會由于紗線與之產生摩擦而導致兩正側面之間的間隙產生變化，很好地解決了傳統的濾紗器所提供的線徑溝槽尺寸有限的問題。

技術研發人員：李俊賢
受保護的技術使用者：廈門綾亞針織機械配件有限公司
技術研發日：
技術公布日：2025/4/28
