本技術屬于空冷器，具體涉及一種用于空冷器管束支撐結構。

背景技術：

1、空冷器又叫空氣冷卻式換熱器，是一種以空氣作為冷卻介質的換熱設備，而空冷器的管束一般有一個蒸汽主管和兩排換熱管束組成，類似倒v形，而為了對空冷器管束進行支撐，一般都會使用空冷器管束支撐結構，如公開號為cn205209320u的現有專利中所公開的“一種空冷器管束支撐機構，包括：底架；支撐架，用于抵觸兩排換熱管束頂部形成的夾角，其垂直固定于所述底架的中間位置；第一支撐板和第二支撐板，用于固定相應一側的換熱管束的端部，兩者以所述支撐架為中心左右鏡像布置”，可以看出該申請中所描述的正是一種常見的空冷器管束支撐結構，主要依靠?jī)蓚?cè)的支撐板對換熱管束進行支撐；

2、然而上述專利中的空冷器管束支撐結構在實際使用時，兩側的支撐架傾斜式設置在底座上方，沒有設計任何的調節結構，導致兩側支撐架的傾斜角度無法根據不同空冷器管束的傾斜角度進行適應性旋轉調節，存在一定的局限性，降低了整個空冷器管束支撐結構的使用靈活性和便利性，為此本實用新型需要對現有的空冷器管束支撐結構進行改進優化。

技術實現思路

1、本實用新型的目的在于提供一種用于空冷器管束支撐結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于空冷器管束支撐結構，包括底撐座，所述底撐座的頂部表面固定有半圓形座，所述半圓形座的頂部固定有頂撐座，所述頂撐座的頂端對空冷器蒸汽主管的底部進行支撐，所述半圓形座的兩側表面均設置有側撐架，且側撐架對空冷器蒸汽主管底部的空冷器換熱管束進行支撐，所述半圓形座的表面滑動安裝有兩個弧形基板，所述側撐架的頂端焊接固定在弧形基板的表面，所述側撐架和半圓形座之間設置有調節結構；

3、所述半圓形座的表面開設有弧形滑道，所述弧形滑道的截面呈t形，且弧形滑道內滑動設置有t形滑塊，所述t形滑塊的底端伸出至半圓形座的表面與弧形基板固定；

4、所述調節結構包括開設在側撐架頂端內部的內滑槽，所述內滑槽內設置有彈簧和內滑塊，所述內滑塊的頂部固定有限位卡桿，所述弧形滑道的內壁上開設有多個與限位卡桿相對應的限位卡槽，所述限位卡桿的頂端貫穿至其中一個限位卡槽中，所述內滑塊的兩側表面均固定有側滑塊，所述側撐架的頂端兩側均開設有與側滑塊相對應的側滑道，所述側滑塊的端部通過側滑道貫穿至側撐架的外側并固定有側撥板。

5、優選的，所述內滑槽的底端內壁開設有圓柱形安裝槽，所述彈簧的底端插入在圓柱形安裝槽內，所述彈簧的頂端固定在內滑塊的底部表面。

6、優選的，所述t形滑塊內貫穿開設有穿孔，且穿孔與限位卡桿相對應。

7、優選的，所述側撥板的表面開設有矩形撥口。

8、優選的，所述頂撐座的頂端表面安裝有橡膠撐墊，且橡膠撐墊與空冷器蒸汽主管的底面接觸，所述橡膠撐墊的底部表面對稱設置有兩個u形插塊，所述頂撐座的頂部表面開設有兩個供u形插塊插入的插槽，所述u形插塊的兩側表面均設置有三角側塊，所述插槽的兩側內壁均開設有與三角側塊相對應的側卡槽，所述三角側塊嵌入至側卡槽中，所述橡膠撐墊、u形插塊和三角側塊為一體式結構。

9、與現有技術相比，本實用新型的有益效果是：本實用新型通過對現有技術中的空冷器管束支撐結構進行改進優化，設計了弧形基板、t形滑塊、弧形滑道和調節結構，使得側撐架的傾斜角度可以根據不同空冷器管束的傾斜角度進行適應性旋轉調節，提高整個支撐結構的使用靈活性和便利性，且傾斜角度的調節方式非常簡便快捷易于操作。

技術特征：

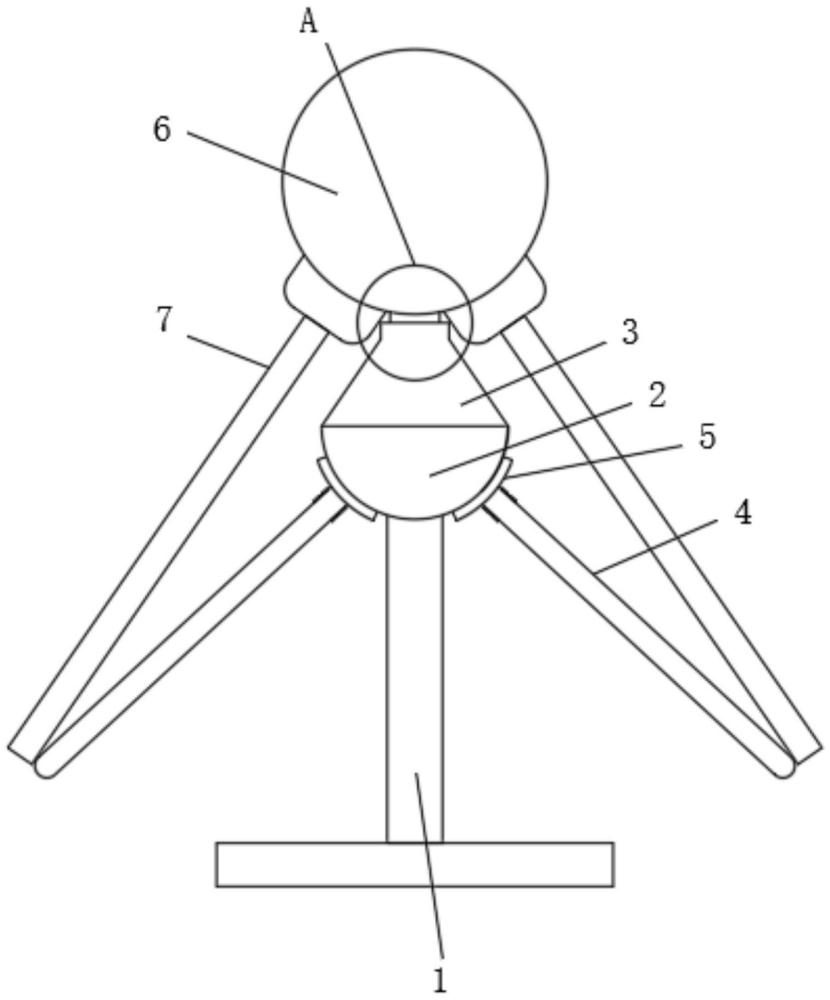

1.一種用于空冷器管束支撐結構，包括底撐座(1)，其特征在于：所述底撐座(1)的頂部表面固定有半圓形座(2)，所述半圓形座(2)的頂部固定有頂撐座(3)，所述頂撐座(3)的頂端對空冷器蒸汽主管(6)的底部進行支撐，所述半圓形座(2)的兩側表面均設置有側撐架(4)，且側撐架(4)對空冷器蒸汽主管(6)底部的空冷器換熱管束(7)進行支撐，所述半圓形座(2)的表面滑動安裝有兩個弧形基板(5)，所述側撐架(4)的頂端焊接固定在弧形基板(5)的表面，所述側撐架(4)和半圓形座(2)之間設置有調節結構；

2.根據權利要求1所述的一種用于空冷器管束支撐結構，其特征在于：所述內滑槽(81)的底端內壁開設有圓柱形安裝槽，所述彈簧(82)的底端插入在圓柱形安裝槽內，所述彈簧(82)的頂端固定在內滑塊(83)的底部表面。

3.根據權利要求1所述的一種用于空冷器管束支撐結構，其特征在于：所述t形滑塊(51)內貫穿開設有穿孔，且穿孔與限位卡桿(84)相對應。

4.根據權利要求1所述的一種用于空冷器管束支撐結構，其特征在于：所述側撥板(88)的表面開設有矩形撥口。

5.根據權利要求1所述的一種用于空冷器管束支撐結構，其特征在于：所述頂撐座(3)的頂端表面安裝有橡膠撐墊(9)，且橡膠撐墊(9)與空冷器蒸汽主管(6)的底面接觸。

6.根據權利要求5所述的一種用于空冷器管束支撐結構，其特征在于：所述橡膠撐墊(9)的底部表面對稱設置有兩個u形插塊(91)，所述頂撐座(3)的頂部表面開設有兩個供u形插塊(91)插入的插槽(31)。

7.根據權利要求6所述的一種用于空冷器管束支撐結構，其特征在于：所述u形插塊(91)的兩側表面均設置有三角側塊(92)，所述插槽(31)的兩側內壁均開設有與三角側塊(92)相對應的側卡槽(32)，所述三角側塊(92)嵌入至側卡槽(32)中。

8.根據權利要求7所述的一種用于空冷器管束支撐結構，其特征在于：所述橡膠撐墊(9)、u形插塊(91)和三角側塊(92)為一體式結構。

技術總結
本技術公開了一種用于空冷器管束支撐結構，包括底撐座，所述底撐座的頂部表面固定有半圓形座，所述半圓形座的頂部固定有頂撐座，所述半圓形座的兩側表面均設置有側撐架，所述半圓形座的表面滑動安裝有兩個弧形基板，所述側撐架的頂端焊接固定在弧形基板的表面，所述側撐架和半圓形座之間設置有調節結構；本技術通過對現有技術中的空冷器管束支撐結構進行改進優化，設計了弧形基板、T形滑塊、弧形滑道和調節結構，使得側撐架的傾斜角度可以根據不同空冷器管束的傾斜角度進行適應性旋轉調節，提高整個支撐結構的使用靈活性和便利性，且傾斜角度的調節方式非常簡便快捷易于操作。
