本技術屬于熱泵冷媒充注，具體涉及一種充注冷媒結構，還涉及一種安裝有該充注冷媒結構的家用電器。

背景技術：

1、目前熱泵、空調等外機充注冷媒及抽真空的方式為，在翅片換熱器的集氣管或其它管路上接一個接管，接管另一端接截止閥，通過截止閥和接管進行充注冷媒。

2、如申請號為cn201410075888.5的中國實用新型專利公開了一種低壓充注制冷劑的空調器，其充注冷媒管路與壓縮機吸入側的冷媒配管相連接。

3、但是，現有的充注冷媒管路的安裝方式是將截止閥通過一個截止閥支架固定到機器的某一位置，多為底盤、中隔板等位置，或者，在機組某一鈑金上起一個鈑金支架，固定截止閥。此方案所需要的接管長，占據機器空間大，運輸時，接管有因晃動而斷裂的風險。

4、因此，設計一種能夠保證管路固定牢靠，避免出現接管因晃動而斷裂的充注冷媒結構，成為本領域技術人員亟待解決的技術難題。

5、有鑒于此特提出本實用新型。

技術實現思路

1、本實用新型提供一種充注冷媒結構，通過在用于流通冷媒的管路與用于向該管路充注冷媒的充注結構之間設置固定裝置，解決了現有充注冷媒管路容易因晃動而斷裂的問題。

2、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

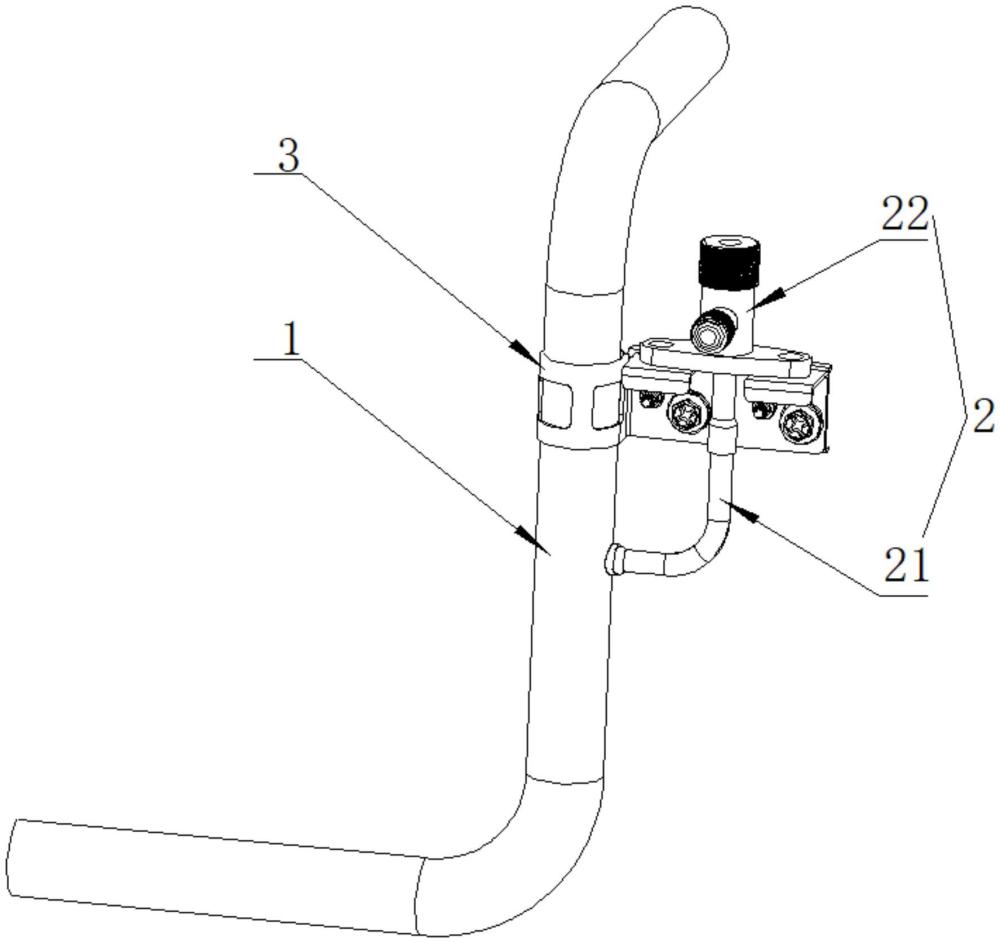

3、一種充注冷媒結構，包括連接在用于流通冷媒的管路上的充注結構，充注結構用于向該管路內充注冷媒，一個固定裝置分別與管路和充注結構連接。

4、進一步，固定裝置靠近管路與充注結構的連接處設置。

5、優選的，充注結構的出口與管路固定連接，固定裝置連接在管路與充注結構的進口之間。

6、進一步，充注結構包括：

7、充注管，第一端連接在管路上，并與管路連通；

8、充注開關，連接在充注管的第二端；

9、固定裝置連接管路與充注開關，和/或，固定裝置連接管路與充注管的第二端。

10、優選的，充注管的兩端分別與管路和充注開關焊接固定；

11、優選的，充注開關包括截止閥或壓力開關。

12、進一步，固定裝置包括：

13、第一連接部，套設在管路上；

14、第二連接部，自第一連接部的側部向外延伸，與充注結構遠離管路的一端相連。

15、進一步，第一連接部為環形，夾緊在管路上；

16、第二連接部上設置有呈環形的壓型，壓型夾緊在充注管上和/或充注開關上，和/或，第二連接部上設置有安裝座，充注開關安裝在安裝座上。

17、進一步，第一連接部包括一彎曲成環形的金屬板，第二連接部包括分別自金屬板相互靠近的兩端向外延伸的第一延伸板和第二延伸板；

18、第一延伸板和第二延伸板的中部設置相對應的弧形壓型，兩弧形壓型相扣合形成環形的壓型；和/或，第一延伸板和/或第二延伸板上設置有安裝座，充注開關的安裝法蘭固定在安裝座上。

19、進一步，第一延伸板和第二延伸板沿管路的切向延伸，第一延伸板設置在第二延伸板的內側，安裝座設置在第一延伸板與第一連接部相交的側邊處，沿遠離第二延伸板的方向彎折延伸。

20、進一步，安裝座的端部設置有與第二連接部相對設置的第一加強折邊；和/或，

21、第二延伸板與第一連接部相交的側邊處設置有向遠離第一延伸板的方向彎折延伸的第二加強折邊。

22、進一步，第一延伸板和第二延伸板之間通過連接件相連。

23、優選的，第一延伸板和第二延伸板上分別設置有相互對應的第一安裝孔和第二安裝孔，

24、第一安裝孔設置為螺紋孔，連接件穿過第二安裝孔擰緊在第一安裝孔內；或者，第二安裝孔為螺紋孔，連接件穿過第一安裝孔擰緊在第二安裝孔內。

25、本實用新型還提供了一種家用電器，包括殼體，和安裝在殼體內的熱泵系統，熱泵系統的壓縮機上游的管路上設置有上述的充注冷媒結構。

26、采用上述技術方案后，本實用新型與現有技術相比具有以下有益效果：

27、1、本實用新型通過在用于流通冷媒的管路與用于向該管路充注冷媒的充注結構之間設置固定裝置，能夠對管路與充注結構的相對位置進行限位，提高對充注結構的固定強度，同時，有利于縮小充注結構的尺寸，從而，在運輸過程中，避免出現因晃動而使充注結構斷裂，尤其是避免因晃動而使充注結構與管路之間的連接位置發生斷裂的情況發生，提高充注冷媒結構的工作穩定性和使用壽命。

28、2、本實用新型通過在第二連接部上設置第一加強折邊和第二加強折邊，能夠增加固定裝置的支撐強度，避免固定裝置在使用過程中變形。

29、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

1.一種充注冷媒結構，包括連接在用于流通冷媒的管路(1)上的充注結構(2)，充注結構(2)用于向該管路(1)內充注冷媒，其特征在于，

2.根據權利要求1所述的充注冷媒結構，其特征在于，

3.根據權利要求2所述的充注冷媒結構，其特征在于，充注結構(2)包括：

4.根據權利要求1至3任意一項所述的充注冷媒結構，其特征在于，固定裝置(3)包括：

5.根據權利要求4所述的充注冷媒結構，其特征在于，第一連接部(31)為環形，夾緊在管路(1)上；

6.根據權利要求5所述的充注冷媒結構，其特征在于，第一連接部(31)包括一彎曲成環形的金屬板，第二連接部(32)包括分別自金屬板相互靠近的兩端向外延伸的第一延伸板(321)和第二延伸板(322)；

7.根據權利要求6所述的充注冷媒結構，其特征在于，

8.根據權利要求7所述的充注冷媒結構，其特征在于，安裝座(323)的端部設置有與第二連接部(32)相對設置的第一加強折邊(324)；和/或，

9.根據權利要求8所述的充注冷媒結構，其特征在于，第一延伸板(321)和第二延伸板(322)之間通過連接件相連。

10.一種家用電器，包括殼體，和安裝在殼體內的熱泵系統，其特征在于，熱泵系統的壓縮機上游的管路(1)上設置有上述權利要求1至9任意一項所述的充注冷媒結構。

技術總結
本技術提供了一種充注冷媒結構及家用電器，充注冷媒結構包括連接在用于流通冷媒的管路上的充注結構，充注結構用于向該管路內充注冷媒，一個固定裝置分別與管路和充注結構連接。本技術通過在用于流通冷媒的管路與用于向該管路充注冷媒的充注結構之間設置固定裝置，能夠對管路與充注結構的相對位置進行限位，提高對充注結構的固定強度，同時，有利于縮小充注結構的尺寸，從而，在運輸過程中，避免出現因晃動而使充注結構斷裂，尤其是避免因晃動而使充注結構與管路之間的連接位置發生斷裂的情況發生，提高充注冷媒結構的工作穩定性和使用壽命。

技術研發人員：馬玉坤,李建民,孫強,管祥華,劉曉偉,劉楊
受保護的技術使用者：青島海爾新能源電器有限公司
技術研發日：20240704
技術公布日：2025/4/28
