本技術涉及熱力工程中的冷卻結構的，尤其是涉及一種噴嘴型減溫結構及減溫器。

背景技術：

1、在現有技術中，減溫器是用于降低流體溫度的重要裝置，且應用于各類工業鍋爐、汽輪機以及燃氣輪機等熱力設備中。在實際應用中，減溫器是用水作冷卻介質調節過熱式再熱汽溫的裝置，其作用是控制和保持過熱汽溫或再熱汽溫為規定值。

2、現有的減溫器分表面式和噴水式兩類，這其中噴水式減溫器是向調溫水蒸氣直接噴入霧化冷卻水，使之蒸發為水蒸氣并與調溫水蒸氣良好混合以降低調溫水蒸氣溫度的裝置。

3、然而，傳統的減溫器噴嘴設計往往存在冷卻效率低、流體分布不均等問題，這些問題不僅影響了熱力設備的運行效率，還增加了對設備造成損害的可能性。

技術實現思路

1、本實用新型的目的在于提供一種噴嘴型減溫結構及減溫器，以緩解現有技術中存在的減溫器噴嘴冷卻效率低、流體分布不均勻，進而影響熱力設備運行效率的技術問題。

2、為實現上述目的，本實用新型采用如下技術方案：

3、第一方面，本實用新型提供一種噴嘴型減溫結構，包括噴嘴本體、噴嘴管、擾流片組件和漩渦器，所述噴嘴本體與所述噴嘴管連接，且所述噴嘴本體用于向所述噴嘴管輸送液體；

4、所述擾流片組件和所述漩渦器置于所述噴嘴管內，所述漩渦器設于所述擾流片組件遠離所述噴嘴本體的一側，且所述漩渦器用于通過轉動使液體在所述噴嘴管內產生旋流后再從所述噴嘴管噴出。

5、進一步地，所述擾流片組件包括兩個錯位分布的擾流片單體，且每一個所述擾流片單體均呈半橢圓形片狀結構。

6、進一步地，兩個錯位分布的所述擾流片單體之間的夾角為100°至120°，且錯位分布的兩個所述擾流片單體用于改變液體流向。

7、進一步地，所述擾流片單體開設有插槽，一側的所述擾流片單體通過所述插槽與另一個所述擾流片單體插接。

8、進一步地，所述漩渦器開設有傾斜設置的輸液通孔，所述輸液通孔用于將液體輸送至所述漩渦器背離所述擾流片組件的一面。

9、進一步地，所述輸液通孔開設有兩個，兩個所述輸液通孔相對分布并朝向相反，進而使得所述輸液通孔通過流體的沖擊而帶動所述漩渦器轉動。

10、進一步地，所述噴嘴本體開設有出液口；

11、所述噴嘴管開設有容置腔，所述容置腔與所述出液口連通，且所述容置腔用于容置所述擾流片組件和所述漩渦器。

12、進一步地，所述噴嘴管還開設有弧形腔，所述弧形腔與所述容置腔連通，且所述弧形腔的腔壁為圓弧形。

13、進一步地，所述噴嘴管的頂部開設有噴水孔，所述噴水孔與所述弧形腔連通，且所述噴水孔為錐形結構。

14、第二方面，本實用新型提供一種減溫器，包括前述實施方式中任一項所述的噴嘴型減溫結構。

15、本實用新型能夠實現如下有益效果：

16、第一方面，本實用新型提供一種噴嘴型減溫結構，包括噴嘴本體、噴嘴管、擾流片組件和漩渦器，噴嘴本體與噴嘴管連接，且噴嘴本體用于向噴嘴管輸送液體；擾流片組件和漩渦器置于噴嘴管內，漩渦器設于擾流片組件遠離噴嘴本體的一側，且漩渦器用于通過轉動使液體在噴嘴管內產生旋流后再從噴嘴管噴出。

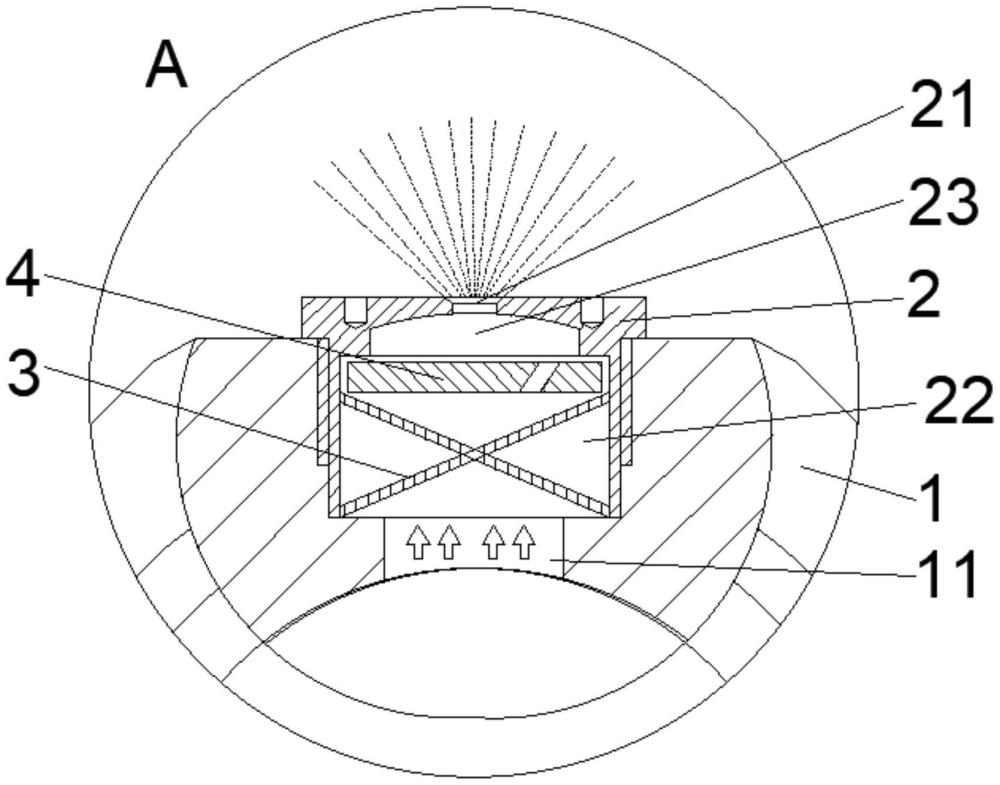

17、在本實用新型中，噴嘴本體內開設有用于使液體流通的通道，且在噴嘴本體的外壁上安裝有噴嘴管，此噴嘴管內設有容置腔，此容置腔內由下至上設有擾流片組件和漩渦器，擾流片組件與噴嘴本體的內壁卡接，而設于擾流片組件上方的漩渦器，則在有水流經過的時候轉動，進而使的液體從噴嘴管的噴水孔處噴出。

18、與現有技術相比，本實用新型提供的噴嘴型減溫結構，通過擾流片組件和漩渦器實現改變液體流向的功能，進而使液體在經過噴水孔的時候可以實現擴散型的霧化效果，進而便于液體在霧化后的噴淋面積更大。

19、綜上，本實用新型至少緩解了現有技術中存在的減溫器噴嘴冷卻效率低、流體分布不均勻，進而影響熱力設備運行效率的技術問題。

20、另外，本實用新型的第二方面還提供一種減溫器，包括前述第一方面提供的噴嘴型減溫結構；由于本實用新型提供的減溫器包括第一方面提供的噴嘴型減溫結構，因而，本實用新型提供的減溫器能夠達到第一方面提供的噴嘴型減溫結構能夠達到的所有有益效果。

技術特征：

1.一種噴嘴型減溫結構，其特征在于，包括噴嘴本體(1)、噴嘴管(2)、擾流片組件和漩渦器(4)，所述噴嘴本體(1)與所述噴嘴管(2)連接，且所述噴嘴本體(1)用于向所述噴嘴管(2)輸送液體；

2.根據權利要求1所述的噴嘴型減溫結構，其特征在于，所述擾流片組件包括兩個錯位分布的擾流片單體(3)，且每一個所述擾流片單體(3)均呈半橢圓形片狀結構。

3.根據權利要求2所述的噴嘴型減溫結構，其特征在于，兩個錯位分布的所述擾流片單體(3)之間的夾角為100°至120°，且錯位分布的兩個所述擾流片單體(3)用于改變液體流向。

4.根據權利要求2或3所述的噴嘴型減溫結構，其特征在于，所述擾流片單體(3)開設有插槽(31)，一側的所述擾流片單體(3)通過所述插槽(31)與另一個所述擾流片單體(3)插接。

5.根據權利要求1所述的噴嘴型減溫結構，其特征在于，所述漩渦器(4)開設有傾斜設置的輸液通孔(41)，所述輸液通孔(41)用于將液體輸送至所述漩渦器(4)背離所述擾流片組件的一面。

6.根據權利要求5所述的噴嘴型減溫結構，其特征在于，所述輸液通孔(41)開設有兩個，兩個所述輸液通孔(41)相對分布并朝向相反，進而使得所述輸液通孔(41)通過流體的沖擊而帶動所述漩渦器(4)轉動。

7.根據權利要求1所述的噴嘴型減溫結構，其特征在于，所述噴嘴本體(1)開設有出液口(11)；

8.根據權利要求7所述的噴嘴型減溫結構，其特征在于，所述噴嘴管(2)還開設有弧形腔(23)，所述弧形腔(23)與所述容置腔(22)連通，且所述弧形腔(23)的腔壁為圓弧形。

9.根據權利要求8所述的噴嘴型減溫結構，其特征在于，所述噴嘴管(2)的頂部開設有噴水孔(21)，所述噴水孔(21)與所述弧形腔(23)連通，且所述噴水孔(21)為錐形結構。

10.一種減溫器，其特征在于，包括權利要求1至9中任一項所述的噴嘴型減溫結構。

技術總結
本技術提供一種噴嘴型減溫結構及減溫器，涉及熱力工程中的冷卻結構的技術領域，包括噴嘴本體、噴嘴管、擾流片組件和漩渦器，噴嘴本體與噴嘴管連接，且噴嘴本體用于向噴嘴管輸送液體；擾流片組件和漩渦器置于噴嘴管內，漩渦器設于擾流片組件遠離噴嘴本體的一側，且漩渦器用于通過轉動使液體在噴嘴管內產生旋流后再從噴嘴管噴出。本技術緩解了現有技術中存在的減溫器噴嘴冷卻效率低、流體分布不均勻，進而影響熱力設備運行效率的技術問題。

技術研發人員：何炬光,邱圣立,安凱軍,周斌,保羅·德曼
受保護的技術使用者：邁思可工業技術（上海）有限公司
技術研發日：20240712
技術公布日：2025/4/28
