本實用新型涉及玻璃清洗設備技術領域，具體為一種玻璃清洗用高效微動清洗裝置。

背景技術：

玻璃在生產過程中需要用到清洗設備對玻璃表面附著的灰塵及雜質進行清除，已保證玻璃的美觀性和產品質量，現有技術下的清洗設備均是通過轉動清洗柱，對玻璃進行機械化的清洗，但是這種清洗方式往往不能夠完全的去除玻璃表面的灰塵和雜質，容易使玻璃的表面出現清洗死角，使玻璃的清洗質量下降，很大程度上降低了玻璃表面的美觀性，同時這就需要對玻璃進行多次的清洗，但是多次清洗會浪費大量的資源，提高了操作人員的勞動強度，并且加大了玻璃生產的成本，降低了玻璃生產的效率，不利于市場競爭。

技術實現要素：

本實用新型的目的在于提供一種玻璃清洗用高效微動清洗裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種玻璃清洗用高效微動清洗裝置，包括支撐架，所述支撐架的內側中部設有通過傳送輪設有傳送帶，所述支撐架的內側上端設有清洗柱，所述清洗柱的兩端中部設有支柱，支撐架的內側壁均設有運動槽，所述運動槽的底端中部設有動力槽，支柱的頂端貫穿運動槽并延伸至動力槽的內腔中，動力槽的內腔底端設有電磁鐵，且支柱的頂端設有永磁鐵；

所述清洗柱的兩端外側設有定位孔，定位孔的內腔中插接固定桿的一端，所述支撐架的內側壁在運動槽的外側設有套管，固定桿的另一端插接在套管中，且固定桿的另一端通過第一復位彈簧連接套管的內腔底端，所述支撐架的兩外側壁上端均設有逆變器，且支撐架的一側壁下端設有開關，所述電磁鐵分別電性連接對應的逆變器，逆變器電性連接開關。

優選的，所述支柱的中部位于運動槽中，支柱的中部套接有固定圈，且支柱與固定圈的連接處設有軸承，所述固定圈的一端外側通過第二復位彈簧連接運動槽的內腔底端。

優選的，所述電磁鐵的外側套接有彈性緩沖塊，且彈性緩沖塊的高度大于電磁鐵的高度。

優選的，所述套管不少于三個，且位于清洗柱單側的套管之間呈均勻排列，固定桿通過連接桿相互連接。

與現有技術相比，本實用新型的有益效果是：本實用新型結構設計合理，實用性強，通過電磁鐵和永磁鐵的配合作用，在玻璃清洗的過程中，清洗柱能夠?qū)崿F(xiàn)循環式運動，使玻璃的表面避免出現清洗死角的現象，提高玻璃清洗的質量和效率，本實用新型能夠避免傳統清洗設備存在的資源浪費的現象，很大程度上降低操作人員的勞動強度，降低玻璃生產的成本，提高玻璃美觀性，提高其市場競爭力，具有很強的實用性。

附圖說明

圖1為本實用新型的正視圖；

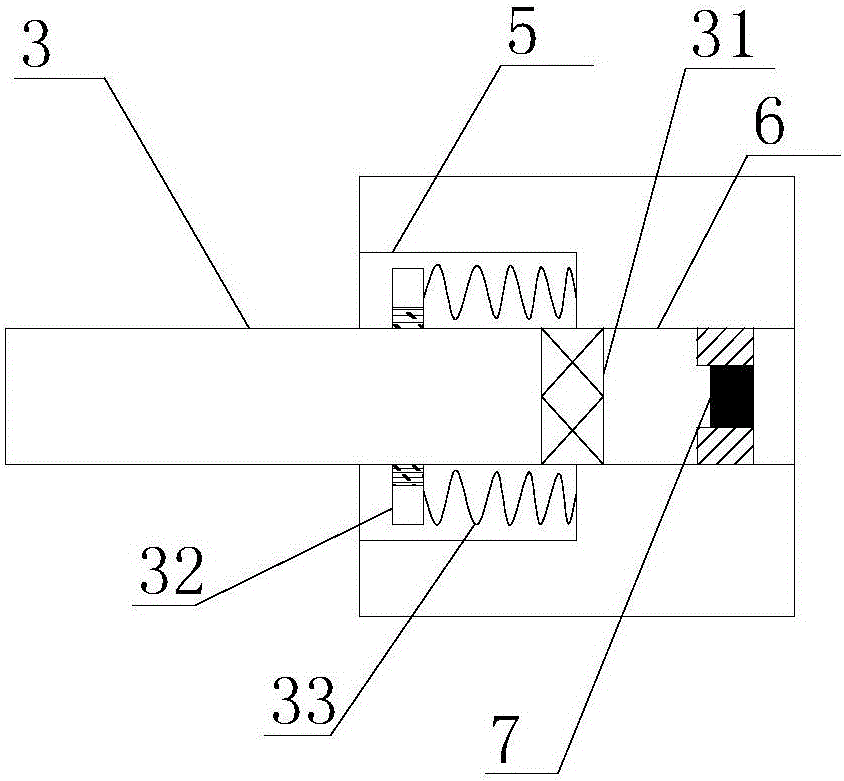

圖2為本實用新型的支柱與電磁鐵連接示意圖；

圖3為本實用新型的套管與固定桿連接示意圖。

圖中：1支撐架、11開關、12傳送帶、2清洗柱、21定位孔、22固定桿、23第一復位彈簧、3支柱、31永磁鐵、32固定圈、33第二復位彈簧、4套管、5運動槽、6動力槽、7電磁鐵、71逆變器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種玻璃清洗用高效微動清洗裝置，包括支撐架1，所述支撐架1的內側中部設有通過傳送輪設有傳送帶12，所述支撐架1的內側上端設有清洗柱2，所述清洗柱2的兩端中部設有支柱3，支撐架1的內側壁均設有運動槽5，所述運動槽5的底端中部設有動力槽6，支柱3的頂端貫穿運動槽5并延伸至動力槽6的內腔中，動力槽6的內腔底端設有電磁鐵7，且支柱3的頂端設有永磁鐵31，所述電磁鐵7的外側套接有彈性緩沖塊，且彈性緩沖塊的高度大于電磁鐵7的高度，通過彈性緩沖塊的作用，能夠使電磁鐵7與永磁鐵31的磁性配合工作時，對電磁鐵7實行保護作用，提高電磁鐵7的使用壽命，保證其工作質量。

所述清洗柱2的兩端外側設有定位孔21，定位孔21的內腔中插接固定桿22的一端，所述支撐架1的內側壁在運動槽5的外側設有套管4，所述支柱3的中部位于運動槽5中，支柱3的中部套接有固定圈32，且支柱3與固定圈32的連接處設有軸承，所述固定圈32的一端外側通過第二復位彈簧33連接運動槽5的內腔底端，固定桿22的另一端插接在套管4中，且固定桿22的另一端通過第一復位彈簧23連接套管4的內腔底端，通過套管4、固定桿22和第一復位彈簧23的配合工作，使清洗柱2自身在裝換工作位置時，得到較好的固定，保證清洗柱2正常工作，所述套管4不少于一個，且位于清洗柱2單側的套管4之間呈均勻排列，固定桿22通過連接桿相互連接，所述支撐架1的兩外側壁上端均設有逆變器71，且支撐架1的一側壁下端設有開關11，所述電磁鐵7分別電性連接對應的逆變器71，逆變器71電性連接開關11。

本實用新型通過電磁鐵7與永磁鐵31的配合工作，使清洗柱2在對玻璃進行清洗時，實現自身位置的橫向擺動，避免玻璃清洗過程中出現清洗死角，提高玻璃清洗的質量和清洗效率，同時通過套管4、固定桿22和第一復位彈簧23的配合使用，通過在固定桿22之間設置連接桿，操作人員可以簡單的通過按壓固定桿22實現對清洗柱2清潔面位置的改變，總的來說，本實用新型設計合理，功能性強，保證了玻璃的正常清洗過程，避免了傳統清洗設備存在清洗死角的現象，提高玻璃清洗的質量和清洗效率，避免了資源浪費，具有很強的實用性。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
