本技術涉及清洗設備，尤其是一種注塑件清洗設備。

背景技術：

1、球囊擴張壓力泵是一種常用醫療器械，在球囊擴張壓力泵主要有多個注塑件組成，主要注塑件分為筒狀和管狀，在使用之前需要對各個零部件進行清洗消毒，常用的清洗設備有超聲波清洗機。

2、但是，超聲波清洗機在使用時，將注塑件投入到機體內部，注塑件只能夠停留在清洗籃中，清洗籃是固定在清洗機內部不動的，清洗的時間較長，且需要翻動注塑零部件提高清洗效果，進而傳統的清洗設備的清洗時間較長，清洗效率低不能夠有效的對注塑件表面進行清洗。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種注塑件清洗設備，解決了上述背景技術提出的問題。

2、本實用新型解決其技術問題所采用的技術方案是：一種注塑件清洗設備，包括超聲波清洗機，所述超聲波清洗機的內部設置有清洗板，所述清洗板的上端一部分固定連接有固定卡扣，所述清洗板的上端另一部分固定連接有連接帶，所述清洗板的上端相對應處固定連接有固定頭，所述清洗板的兩端設置有驅動件，所述驅動件固定與超聲波清洗機的內部上端設置；所述驅動件包括固定在超聲波清洗機內部兩側的u形塊，所述清洗板的兩端中間設置有連接柱，所述連接柱的外側壁開設有齒槽，所述超聲波清洗機的內部上端兩側轉動連接有轉桿，位于所述超聲波清洗機內部的轉桿端部固定連接有齒輪，所述齒輪上套設有齒套，所述齒套與齒槽嚙合連接設置，位于所述超聲波清洗機外側端的轉桿固定連接有轉動鈕。

3、優選的：所述固定卡扣的內側為圓弧形設置，且固定卡扣對稱設置，所述固定卡扣的個數為多個設置，且間距相等設置。

4、優選的：所述清洗板與連接柱為可拆卸連接設置，所述清洗板的兩側中間固定連接有銜接塊，所述銜接塊上穿設有固定釘，所述固定釘與連接柱螺紋連接設置。

5、優選的：所述連接帶為彈性設置，且連接帶的寬度為兩厘米設置。

6、優選的：所述齒輪的外側端固定連接有擋圈，所述擋圈的外徑大于齒輪的外徑設置。

7、本實用新型的有益效果是：

8、（1）本實用新型的一種注塑件清洗設備：通過設置驅動件、固定卡扣和連接帶；注塑件拆分后通過固定卡扣和連接帶進行固定，通過驅動件帶動清洗板轉動攪動超聲波清洗機內的清洗液翻動，進而提高清洗效率。

技術特征：

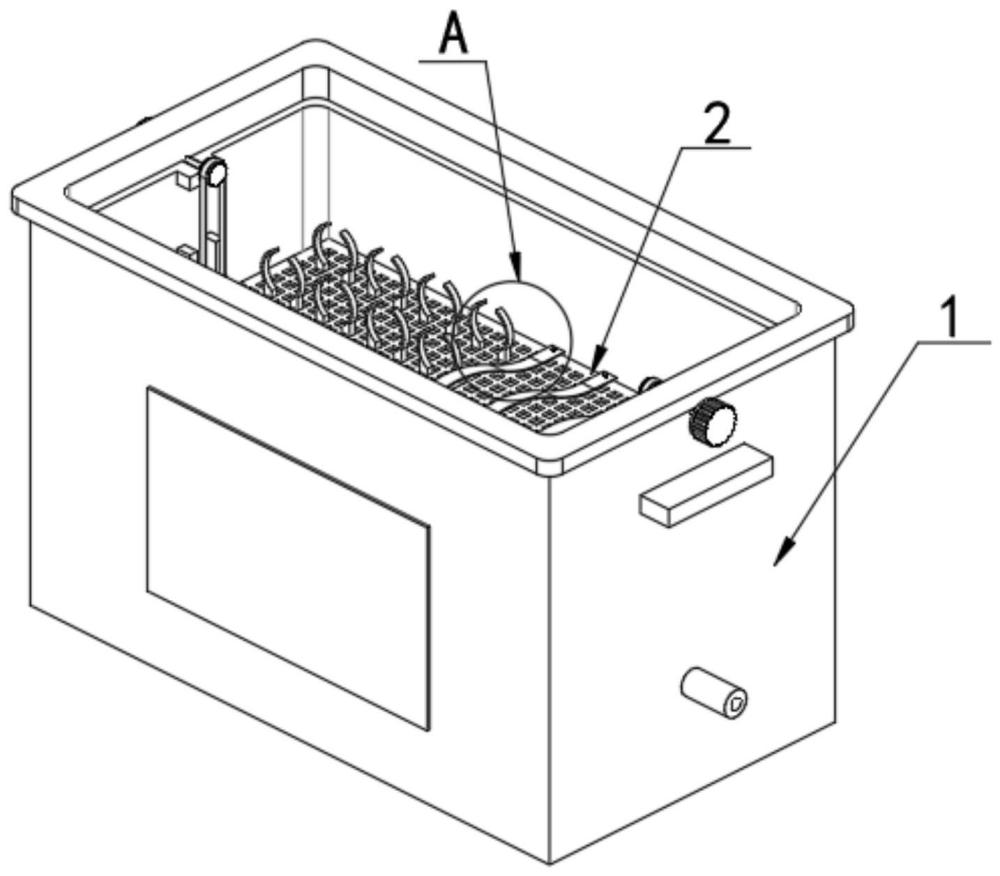

1.一種注塑件清洗設備，包括超聲波清洗機（1），其特征是：所述超聲波清洗機（1）的內部設置有清洗板（2），所述清洗板（2）的上端一部分固定連接有固定卡扣（3），所述清洗板（2）的上端另一部分固定連接有連接帶（4），所述清洗板（2）的上端相對應處固定連接有固定頭（5），所述清洗板（2）的兩端設置有驅動件，所述驅動件固定與超聲波清洗機（1）的內部上端設置；

2.根據權利要求1所述的一種注塑件清洗設備，其特征是：所述固定卡扣（3）的內側為圓弧形設置，且固定卡扣（3）對稱設置，所述固定卡扣（3）的個數為多個設置，且間距相等設置。

3.根據權利要求2所述的一種注塑件清洗設備，其特征是：所述清洗板（2）與連接柱（7）為可拆卸連接設置，所述清洗板（2）的兩側中間固定連接有銜接塊（13），所述銜接塊（13）上穿設有固定釘（14），所述固定釘（14）與連接柱（7）螺紋連接設置。

4.根據權利要求2所述的一種注塑件清洗設備，其特征是：所述連接帶（4）為彈性設置，且連接帶（4）的寬度為兩厘米設置。

5.根據權利要求2所述的一種注塑件清洗設備，其特征是：所述齒輪（10）的外側端固定連接有擋圈（15），所述擋圈（15）的外徑大于齒輪（10）的外徑設置。

技術總結
本技術公開了一種注塑件清洗設備，包括超聲波清洗機，所述超聲波清洗機的內部設置有清洗板，所述清洗板的上端一部分固定連接有固定卡扣，所述清洗板的上端另一部分固定連接有連接帶，所述清洗板的上端相對應處固定連接有固定頭，所述清洗板的兩端設置有驅動件，所述驅動件固定與超聲波清洗機的內部上端設置；通過設置驅動件、固定卡扣和連接帶；注塑件拆分后通過固定卡扣和連接帶進行固定，通過驅動件帶動清洗板轉動攪動超聲波清洗機內的清洗液翻動，進而提高清洗效率。
