本發明涉及污水處理，具體涉及一種環境污染處理用污水曝氣裝置及其曝氣方法。

背景技術：

1、污水處理是一個遍及全世界的環境問題，無論是在發展中國家還是發達國家，均投入巨大的人力、物力用于各類污水的治理。污水生化處理法如活性污泥法、接觸氧化法、生物膜法等，是依靠活性污泥中的微生物來去除污水中的污染物，這些工藝都需要保證溶解氧。

2、針對現有技術存在以下問題：

3、1、現有的環境污染處理用污水曝氣裝置在使用過程中，往往采用單一持續曝氣的方法，導致污水流動性較差，從而造成污水中的有機污染物降解緩慢的問題；

4、2、現有的環境污染處理用污水曝氣裝置在使用過程中，由于污水產生的有機降解物，容易相互堆積，從而沉淀在曝氣池底部，導致污染物發生腐化的問題。

技術實現思路

1、本發明提供一種環境污染處理用污水曝氣裝置及其曝氣方法，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明所采用的技術方案是：

3、一種環境污染處理用污水曝氣裝置，包括固定支架，所述固定支架底部的中心處固定連接有防水倉，且防水倉內壁底部的中心處轉動連接有聯動管，所述聯動管的內壁轉動連接有固定柱，且固定柱的頂端與固定支架的底部固定連接，所述防水倉的內壁設置有驅動機構；

4、所述固定柱的下端固定連接有抽液泵，且抽液泵的輸入端固定連接有進液管，所述抽液泵的外壁固定連接有導液架，且導液架的外壁固定連接有若干排液盤，所述排液盤的內壁設置有循環機構。

5、本發明技術方案的進一步改進在于：所述循環機構包括固定連接在排液盤內壁的排氣倉，且排氣倉的底部固定連接有固定架，所述排氣倉內壁的中部轉動連接有破碎架，且破碎架的底部固定連接有葉輪架，所述破碎架外壁靠近葉輪架的一端固定連接有錐形齒輪，且錐形齒輪外壁的兩側分別嚙合有傳動齒輪桿，而傳動齒輪桿外壁的兩端與固定架的內壁轉動連接，所述傳動齒輪桿外壁的一側嚙合有齒輪聯軸器，且齒輪聯軸器的外壁與固定架內壁的一端轉動連接，所述齒輪聯軸器的一端固定連接有混合架，且混合架外壁處于葉片之間開設有排氣孔，所述齒輪聯軸器遠離混合架的一端轉動連接有連接管，且連接管的一端與排氣倉底部的一端固定連接。

6、本發明技術方案的進一步改進在于：所述驅動機構包括固定連接在防水倉內壁頂部一端的電機，所述電機的輸出端固定連接有齒輪桿，且齒輪桿的底部與防水倉內壁底部的一端轉動連接，所述齒輪桿外壁的一側嚙合有齒圈，且齒圈的底部與聯動管的頂部固定連接，所述聯動管外壁的中部固定連接有攪拌架。

7、本發明技術方案的進一步改進在于：所述聯動管的底部轉動連接有聯動倉，所述聯動管外壁的底部固定連接有位于聯動倉內側的傳動齒輪，且傳動齒輪的外壁嚙合有若干聯動齒輪，所述聯動齒輪的底部固定連接有聯動桿，且聯動桿的外壁與聯動倉內壁底部的一端轉動連接，而聯動桿的底部與破碎架的頂部固定連接。

8、本發明技術方案的進一步改進在于：所述排液盤的內腔固定連接有若干引導片，所述排液盤的底部開設有排液口，且排液口的外壁與葉輪架的一端滑動連接，而葉輪架與排液口的接觸面設置有清潔棉。

9、本發明技術方案的進一步改進在于：所述固定柱外壁靠近抽液泵的一端固定連接有分流氣泵，且分流氣泵的頂部與聯動倉底部的中心處固定連接，所述分流氣泵外壁的一側固定連接有進氣管，且分流氣泵的底部固定連接有若干第一排氣管，而第一排氣管的一端與排氣倉頂部的一端固定連接。

10、本發明技術方案的進一步改進在于：所述分流氣泵外壁遠離進氣管的一端固定連接有第二排氣管，所述第二排氣管的一端固定連接有曝氣管。

11、本發明技術方案的進一步改進在于：所述曝氣管的外壁安裝有穩定盤，且穩定盤的底部固定連接有若干安裝柱。

12、本發明技術方案的進一步改進在于：所述固定支架底部的一端固定連接有平衡支架，且平衡支架的內壁與聯動倉的外壁固定連接。

13、一種環境污染處理用污水曝氣方法，該方法采用上述的一種環境污染處理用污水曝氣裝置，該方法如下所示：

14、s1：通過將固定支架安裝在曝氣池上的移動軌道上，啟動抽液泵將污水送入導液架中，隨后通過排液盤底部設置的排液口排出，與此同時利用電機，使破碎架帶動葉輪架，將排液盤外的污水以及排液口排出的污水重新抽入排液盤中，進行二次曝氣；

15、s2：通過在混合架外壁處于葉片之間開設排氣孔，當排氣孔開口處面朝底部時，空氣從排氣孔中排出，使氣泡集中在固定架底部，同時混合架不斷轉動，對氣泡進行牽引，直至與混合架進行接觸，并利用混合架將氣泡粉碎；

16、s3：通過在聯動管外壁的中部設置攪拌架，利用攪拌架對曝氣管排出的氣泡以及排液盤中二次曝氣產生的細小氣泡與污水進行再次混合。

17、由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：

18、1、本發明提供一種環境污染處理用污水曝氣裝置及其曝氣方法，通過在混合架外壁處于葉片之間開設排氣孔，并且混合架具有傾斜角度，當混合架對污水進行攪拌時，當排氣孔開口處面朝底部時，空氣從排氣孔中排出，使氣泡集中在固定架底部，同時混合架不斷轉動，對氣泡進行牽引，直至與混合架進行接觸，并利用混合架將氣泡粉碎，使空氣能夠更好的與污水進行接觸，進一步解決了傳統環境污染處理用污水曝氣裝置在使用過程中，往往采用單一持續曝氣的方法，導致污水流動性較差，從而造成污水中的有機污染物降解緩慢的問題。

19、2、本發明提供一種環境污染處理用污水曝氣裝置及其曝氣方法，通過在聯動管外壁的中部設置攪拌架，利用攪拌架對曝氣管排出的氣泡以及排液盤中二次曝氣產生的細小氣泡與污水進行再次混合，進一步解決了傳統環境污染處理用污水曝氣裝置在使用過程中，由于污水時產生的有機降解物，容易相互堆積，從而沉淀在曝氣池底部，導致污染物發生腐化的問題。

技術特征：

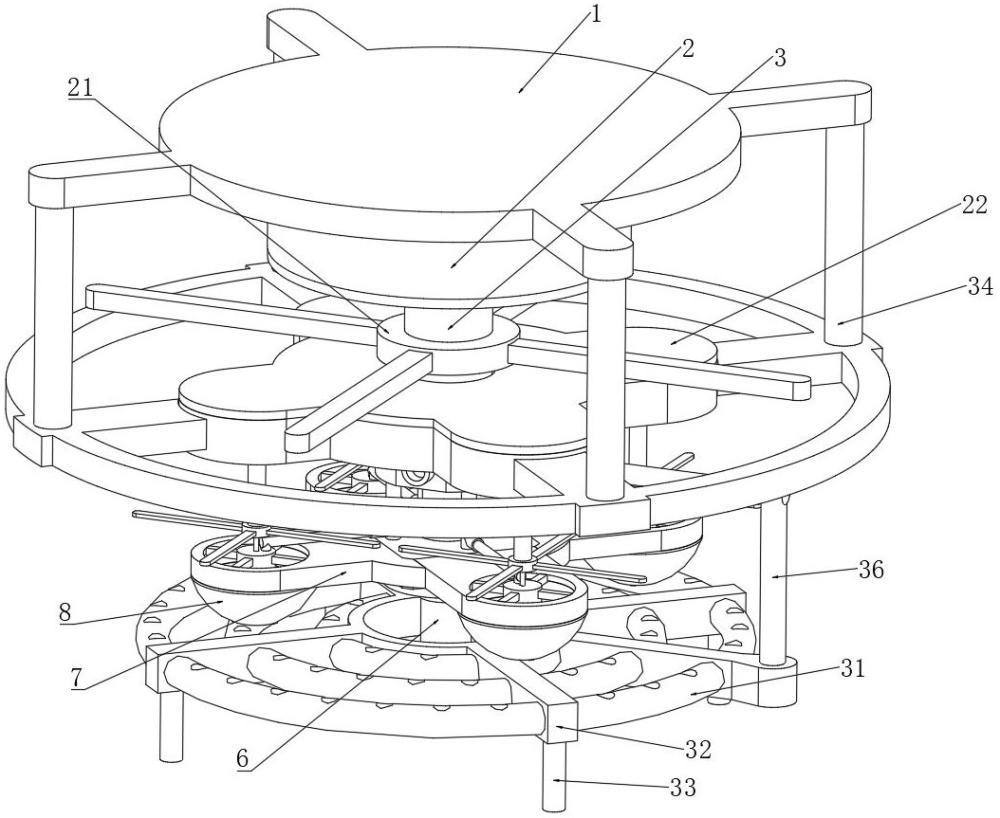

1.一種環境污染處理用污水曝氣裝置，包括固定支架（1），其特征在于：所述固定支架（1）底部的中心處固定連接有防水倉（2），且防水倉（2）內壁底部的中心處轉動連接有聯動管（3），所述聯動管（3）的內壁轉動連接有固定柱（4），且固定柱（4）的頂端與固定支架（1）的底部固定連接，所述防水倉（2）的內壁設置有驅動機構；

2.根據權利要求1所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述循環機構包括固定連接在排液盤（8）內壁的排氣倉（9），且排氣倉（9）的底部固定連接有固定架（10），所述排氣倉（9）內壁的中部轉動連接有破碎架（11），且破碎架（11）的底部固定連接有葉輪架（12），所述破碎架（11）外壁靠近葉輪架（12）的一端固定連接有錐形齒輪（13），且錐形齒輪（13）外壁的兩側分別嚙合有傳動齒輪桿（14），而傳動齒輪桿（14）外壁的兩端與固定架（10）的內壁轉動連接，所述傳動齒輪桿（14）外壁的一側嚙合有齒輪聯軸器（15），且齒輪聯軸器（15）的外壁與固定架（10）內壁的一端轉動連接，所述齒輪聯軸器（15）的一端固定連接有混合架（16），且混合架（16）外壁處于葉片之間開設有排氣孔（17），所述齒輪聯軸器（15）遠離混合架（16）的一端轉動連接有連接管（35），且連接管（35）的一端與排氣倉（9）底部的一端固定連接。

3.根據權利要求2所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述驅動機構包括固定連接在防水倉（2）內壁頂部一端的電機（18），所述電機（18）的輸出端固定連接有齒輪桿（19），且齒輪桿（19）的底部與防水倉（2）內壁底部的一端轉動連接，所述齒輪桿（19）外壁的一側嚙合有齒圈（20），且齒圈（20）的底部與聯動管（3）的頂部固定連接，所述聯動管（3）外壁的中部固定連接有攪拌架（21）。

4.根據權利要求3所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述聯動管（3）的底部轉動連接有聯動倉（22），所述聯動管（3）外壁的底部固定連接有位于聯動倉（22）內側的傳動齒輪（23），且傳動齒輪（23）的外壁嚙合有若干聯動齒輪（24），所述聯動齒輪（24）的底部固定連接有聯動桿（25），且聯動桿（25）的外壁與聯動倉（22）內壁底部的一端轉動連接，而聯動桿（25）的底部與破碎架（11）的頂部固定連接。

5.根據權利要求4所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述排液盤（8）的內腔固定連接有若干引導片（26），所述排液盤（8）的底部開設有排液口（27），且排液口（27）的外壁與葉輪架（12）的一端滑動連接，而葉輪架（12）與排液口（27）的接觸面設置有清潔棉。

6.根據權利要求5所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述固定柱（4）外壁靠近抽液泵（5）的一端固定連接有分流氣泵（28），且分流氣泵（28）的頂部與聯動倉（22）底部的中心處固定連接，所述分流氣泵（28）外壁的一側固定連接有進氣管（29），且分流氣泵（28）的底部固定連接有若干第一排氣管（30），而第一排氣管（30）的一端與排氣倉（9）頂部的一端固定連接。

7.根據權利要求6所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述分流氣泵（28）外壁遠離進氣管（29）的一端固定連接有第二排氣管（36），所述第二排氣管（36）的一端固定連接有曝氣管（31）。

8.根據權利要求7所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述曝氣管（31）的外壁安裝有穩定盤（32），且穩定盤（32）的底部固定連接有若干安裝柱（33）。

9.根據權利要求8所述的一種環境污染處理用污水曝氣裝置，其特征在于：所述固定支架（1）底部的一端固定連接有平衡支架（34），且平衡支架（34）的內壁與聯動倉（22）的外壁固定連接。

10.一種環境污染處理用污水曝氣方法，該方法采用上述權利要求9所述的一種環境污染處理用污水曝氣裝置，其特征在于：該方法如下所示：

技術總結
本發明公開了一種環境污染處理用污水曝氣裝置及其曝氣方法，涉及污水處理技術領域，包括固定支架，所述固定支架底部的中心處固定連接有防水倉，且防水倉內壁底部的中心處轉動連接有聯動管，所述聯動管的內壁轉動連接有固定柱。本發明通過在混合架外壁處于葉片之間開設排氣孔，當排氣孔開口處面朝底部時，空氣從排氣孔中排出，使氣泡集中在固定架底部，同時混合架不斷轉動，對氣泡進行牽引，直至與混合架進行接觸，并利用混合架將氣泡粉碎，使空氣能夠更好的與污水進行接觸，進一步解決了傳統環境污染處理用污水曝氣裝置在使用過程中，往往采用單一持續曝氣的方法，導致污水流動性較差，從而造成污水中的有機污染物降解緩慢的問題。

技術研發人員：王建英,陳陽,劉禮濤,趙威,王洋,王琳,韓靜,李會敏,潘建文
受保護的技術使用者：乾坤環保股份有限公司
技術研發日：
技術公布日：2025/4/28
