本發明涉及計算機清理，尤其涉及一種計算機硬件除塵清理設備。

背景技術：

1、計算機俗稱電腦，是一種用于高速計算的電子計算機器，可以進行數值計算，又可以進行邏輯計算，還具有存儲記憶功能,是能夠按照程序運行，自動、高速處理海量數據的現代化智能電子設備。

2、于2023年10月27日公告的中國專利cn116748186a中公開了一種互聯網用計算機配件除塵裝置，在清理架的內部設置有清理部件，將電機通電后，電機驅動清理部件工作對計算機配件進行清理除塵，清理部件中的刷毛通過轉動對計算機配件進行清理，在清理部件的上方設置有增壓部件，通過增壓部件提高計算機配件與刷毛的接觸力度，但是該互聯網用計算機配件除塵裝置，再對計算機配件進行清理時，需要耗費大量的時間將配件拆下后再逐個或多個批次的進行清理，使其在使用時依然較為不便。

技術實現思路

1、本發明的目的在于提供一種計算機硬件除塵清理設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種計算機硬件除塵清理設備，包括外殼，所述外殼的內壁上固定連接有環形擋板，所述環形擋板的外壁上固定連接有吸風套筒、并配合外殼和環形擋板形成集塵倉，所述吸風套筒的內壁上固定連接有吸風扇，所述吸風扇的一端外壁上固定連接有連接軸，所述連接軸的一端外壁上設置有用于吸塵的輔助清理組件，所述輔助清理組件包括安裝在外殼一端內壁上的伸縮管，所述伸縮管的一端外壁上設置有外殼適配的吸塵頭，所述外殼的一端外壁上設置有吸塵頭適配的橡膠圈，所述吸塵頭的內壁上等間距分布有導流板，所述導流板的外壁上固定連接有連接板、并配合除塵機構對計算機硬件進行清理，所述連接軸的一端外壁上設置有用于將灰塵吸入的集塵倉的集塵組件，所述吸風套筒的內壁上固定連接有防塵網。

3、進一步的，所述除塵機構包括與連接軸滑動連接的硅膠連接桿，以及用于將吸入外殼內部的雜質進行破碎的粉碎結構，所述外殼的內壁上設置有硅膠連接桿適配的支撐架，所述硅膠連接桿的一端外壁上固定連接有第一錐齒輪，所述吸塵頭的內壁上轉動連接有支持桿，所述支持桿的外壁上設置有第一錐齒輪適配的第二錐齒輪，所述支持桿的頂端外壁上固定連接有連接盤，所述連接板的外壁上轉動連接有傳動桿，所述傳動桿的頂端外壁上固定連接有傳動盤，所述傳動盤的外壁上設置有連接盤適配的傳動板，所述傳動桿的底端外壁上固定連接有傳動齒輪，所述連接板的外壁上設置有傳動齒輪適配的齒槽帶，所述連接板的內壁上設置有齒槽帶適配的輔助齒輪，所述齒槽帶的外壁上固定連接有毛刷。

4、進一步的，所述輔助齒輪沿連接板的內周邊設置有多組。

5、進一步的，所述粉碎結構包括安裝在外殼內壁上并與連接軸轉動連接的連接塊，所述連接塊的外壁上轉動連接有連接環，所述連接環的外壁上固定連接有第一刀片，所述連接軸的外壁上固定連接有錐形塊，所述錐形塊的外壁上固定連接有第二刀片，所述錐形塊的外壁上固定連接有外齒環，所述連接塊的外壁上設置有外齒環適配的連接齒輪，所述連接環的內壁上設置有連接齒輪適配的內齒環。

6、進一步的，所述錐形塊靠近外殼進風口的一側方向上的表面為斜面。

7、進一步的，所述第一刀片在連接環的外壁上等間距設置有多組，所述第二刀片在錐形塊的外壁上等間距設置有多組。

8、進一步的，所述集塵組件包括安裝在吸風套筒一端外壁上的防塵罩，所述連接軸的外壁上設置有防塵罩適配的第一刮板，所述環形擋板的外壁上開設有進塵口，所述環形擋板的內壁上開設有滑槽，所述滑槽的內壁上設置有進塵口適配的封堵板，所述滑槽的內壁上設置有封堵板適配的彈簧，所述封堵板的外壁上固定連接有彈簧片，所述彈簧片的一端外壁上轉動連接有滾珠，所述滑槽的一端內壁上設置有彈簧片適配的擠壓槽，所述吸風套筒的外壁上等間距開設有進風口，所述吸風套筒的內壁上設置有進風口適配的輔助吸風管，所述進風口的內壁上安裝有濾網。

9、進一步的，所述吸風管沿吸風套筒的內周邊等間距分布有多組。

10、進一步的，所述集塵組件還包括用于對集塵倉一端的開口處進行封堵的封堵蓋，所述封堵蓋與吸風套筒螺紋連接，所述吸風套筒的外壁上設置有集塵倉適配的第二刮板。

11、本申請的有益效果在于：該計算機硬件除塵清理設備，在對計算機硬件進行清理時，通過拉長和扭動伸縮管，可以在不拆除計算機硬件的情況下進行清理，縮短了清理所需時間，同時毛刷能夠?qū)τ?jì)算機進行深度清理，將對黏附在計算機硬件上的去除并配合粉碎機構進行粉碎。

技術特征：

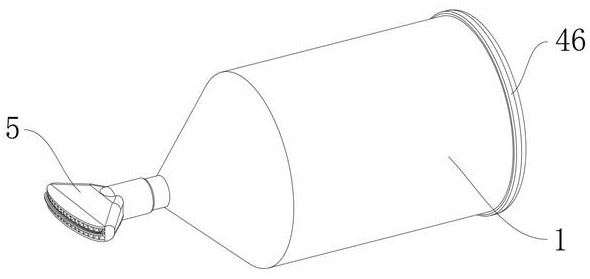

1.一種計算機硬件除塵清理設備，包括外殼（1），其特征在于：所述外殼（1）的內壁上固定連接有環形擋板（2），所述環形擋板（2）的外壁上固定連接有吸風套筒（3）、并配合外殼（1）和環形擋板（2）形成集塵倉（34），所述吸風套筒（3）的內壁上固定連接有吸風扇（7），所述吸風扇（7）的一端外壁上固定連接有連接軸（10），所述連接軸（10）的一端外壁上設置有用于吸塵的輔助清理組件，所述輔助清理組件包括安裝在外殼（1）一端內壁上的伸縮管（4），所述伸縮管（4）的一端外壁上設置有外殼（1）適配的吸塵頭（5），所述外殼（1）的一端外壁上設置有吸塵頭（5）適配的橡膠圈（6），所述吸塵頭（5）的內壁上等間距分布有導流板（8），所述導流板（8）的外壁上固定連接有連接板（9）、并配合除塵機構對計算機硬件進行清理，所述連接軸（10）的一端外壁上設置有用于將灰塵吸入的集塵倉（34）的集塵組件，所述吸風套筒（3）的內壁上固定連接有防塵網（45）。

2.根據權利要求1所述的一種計算機硬件除塵清理設備，其特征在于：所述除塵機構包括與連接軸（10）滑動連接的硅膠連接桿（11），以及用于將吸入外殼（1）內部的雜質進行破碎的粉碎結構，所述外殼（1）的內壁上設置有硅膠連接桿（11）適配的支撐架（12），所述硅膠連接桿（11）的一端外壁上固定連接有第一錐齒輪（13），所述吸塵頭（5）的內壁上轉動連接有支持桿（14），所述支持桿（14）的外壁上設置有第一錐齒輪（13）適配的第二錐齒輪（15），所述支持桿（14）的頂端外壁上固定連接有連接盤（16），所述連接板（9）的外壁上轉動連接有傳動桿（17），所述傳動桿（17）的頂端外壁上固定連接有傳動盤（18），所述傳動盤（18）的外壁上設置有連接盤（16）適配的傳動板（19），所述傳動桿（17）的底端外壁上固定連接有傳動齒輪（20），所述連接板（9）的外壁上設置有傳動齒輪（20）適配的齒槽帶（21），所述連接板（9）的內壁上設置有齒槽帶（21）適配的輔助齒輪（22），所述齒槽帶（21）的外壁上固定連接有毛刷（23）。

3.根據權利要求2所述的一種計算機硬件除塵清理設備，其特征在于：所述輔助齒輪（22）沿連接板（9）的內周邊設置有多組。

4.根據權利要求2所述的一種計算機硬件除塵清理設備，其特征在于：所述粉碎結構包括安裝在外殼（1）內壁上并與連接軸（10）轉動連接的連接塊（24），所述連接塊（24）的外壁上轉動連接有連接環（25），所述連接環（25）的外壁上固定連接有第一刀片（26），所述連接軸（10）的外壁上固定連接有錐形塊（27），所述錐形塊（27）的外壁上固定連接有第二刀片（28），所述錐形塊（27）的外壁上固定連接有外齒環（29），所述連接塊（24）的外壁上設置有外齒環（29）適配的連接齒輪（30），所述連接環（25）的內壁上設置有連接齒輪（30）適配的內齒環（31）。

5.根據權利要求4所述的一種計算機硬件除塵清理設備，其特征在于：所述錐形塊（27）靠近外殼（1）進風口的一側方向上的表面為斜面。

6.根據權利要求4所述的一種計算機硬件除塵清理設備，其特征在于：所述第一刀片（26）在連接環（25）的外壁上等間距設置有多組，所述第二刀片（28）在錐形塊（27）的外壁上等間距設置有多組。

7.根據權利要求1所述的一種計算機硬件除塵清理設備，其特征在于：所述集塵組件包括安裝在吸風套筒（3）一端外壁上的防塵罩（32），所述連接軸（10）的外壁上設置有防塵罩（32）適配的第一刮板（33），所述環形擋板（2）的外壁上開設有進塵口（35），所述環形擋板（2）的內壁上開設有滑槽（36），所述滑槽（36）的內壁上設置有進塵口（35）適配的封堵板（37），所述滑槽（36）的內壁上設置有封堵板（37）適配的彈簧（38），所述封堵板（37）的外壁上固定連接有彈簧片（39），所述彈簧片（39）的一端外壁上轉動連接有滾珠（40），所述滑槽（36）的一端內壁上設置有彈簧片（39）適配的擠壓槽（41），所述吸風套筒（3）的外壁上等間距開設有進風口（42），所述吸風套筒（3）的內壁上設置有進風口（42）適配的輔助吸風管（43），所述進風口（42）的內壁上安裝有濾網（44）。

8.根據權利要求7所述的一種計算機硬件除塵清理設備，其特征在于：所述吸風管（43）沿吸風套筒（3）的內周邊等間距分布有多組。

9.根據權利要求7所述的一種計算機硬件除塵清理設備，其特征在于：所述集塵組件還包括用于對集塵倉（34）一端的開口處進行封堵的封堵蓋（46），所述封堵蓋（46）與吸風套筒（3）螺紋連接，所述吸風套筒（3）的外壁上設置有集塵倉（34）適配的第二刮板（47）。

技術總結
本發明公開了一種計算機硬件除塵清理設備，屬于計算機清理技術領域。該計算機硬件除塵清理設備，包括外殼，所述外殼的內壁上固定連接有環形擋板，所述環形擋板的外壁上固定連接有吸風套筒、并配合外殼和環形擋板形成集塵倉，所述外殼的一端外壁上固定連接有伸縮管，連接軸的一端外壁上設置有用于吸塵的輔助清理組件，所述連接軸的一端外壁上設置有用于將灰塵吸入的集塵倉的集塵組件。該計算機硬件除塵清理設備，在對計算機硬件進行清理時，通過拉長和扭動伸縮管，可以在不拆除計算機硬件的情況下進行清理，縮短了清理所需時間，同時毛刷能夠?qū)τ?jì)算機進行深度清理，將對黏附在計算機硬件上的去除并配合粉碎機構進行粉碎。

技術研發人員：張小寧
受保護的技術使用者：陜西凱笙信息技術有限公司
技術研發日：
技術公布日：2025/4/28
