本技術涉及鎂粉架，特別是涉及一種智能鎂粉架。

背景技術：

1、鎂粉，學名叫碳酸鎂。體操和舉重運動員在比賽時，或者人們進行射擊打靶訓練時，為了避免手掌心冒汗產生危險，普遍會涂抹鎂粉，通過鎂粉可以增加掌心與器械之間的摩擦力，且鎂粉一般放置在鎂粉架上供運動員使用。

2、然而運動員在雙手取出一定的鎂粉后，往往會拍去多余的鎂粉，這個過程往往會導致粉塵飛揚，污染場地，且現有的傳統鎂粉架不能很好的對空氣中粉塵進行吸收清理。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種智能鎂粉架，能解決然而運動員在雙手取出一定的鎂粉后，往往會拍去多余的鎂粉，這個過程往往會導致粉塵飛揚，污染場地，且現有的傳統鎂粉架不能很好的對空氣中粉塵進行吸收清理的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種智能鎂粉架，包括底座和支撐板，所述支撐板下端設置有第一電動伸縮桿，所述第一電動伸縮桿的輸出端固定連接有支架，所述支架的一端設置有電機，所述電機的輸出端貫穿支架并與豎桿固定連接，所述豎桿的一端與支架轉動連接，且所述豎桿上固定連接有吸塵頭，所述底座上端設置有吸塵器，所述吸塵器上端設置有吸塵管，所述吸塵管的一端連接有伸縮軟管，且所述伸縮軟管的一端貫穿支架并與吸塵頭連接。

3、作為本實用新型的一種優選技術方案，所述第一電動伸縮桿可以多級伸縮，伸縮移動范圍更大。

4、作為本實用新型的一種優選技術方案，所述底座上端固定連接有支撐桿，所述支撐桿的一端固定連接有支撐板。

5、作為本實用新型的一種優選技術方案，所述支撐板上端設置有鎂粉盒，所述鎂粉盒的一側設置有擋板，且所述擋板上端開設有放置槽。

6、作為本實用新型的一種優選技術方案，所述鎂粉盒上端貫穿有防塵板，所述防塵板的下端可以放置在放置槽內，所述防塵板的一側固定連接有一對固定塊，且所述鎂粉盒的上端設置有一對第二電動伸縮桿，兩個所述第二電動伸縮桿的輸出端均與固定塊連接。

7、作為本實用新型的一種優選技術方案，所述防塵板的一側固定連接有橫板，所述橫板上設置有紅外傳感器。

8、與現有技術相比，本實用新型能達到的有益效果是：通過啟動第一電動伸縮桿，第一電動伸縮桿可以帶動支架以及吸塵頭移動，直到吸塵頭移動到合適的高度位置，再啟動吸塵器，使空氣中的粉塵通過吸塵頭、伸縮軟管以及吸塵管吸入到吸塵器內進行集中收集，同時可以啟動電機，電機帶動豎桿往復轉動，豎桿轉動可以帶動吸塵頭在同一平面往復轉動，從而可以更大范圍的對空氣中的粉塵進行吸收處理，通過該裝置可以對空氣中漂浮的粉塵進行很好的吸收處理，避免粉塵飛揚污染場地。

技術特征：

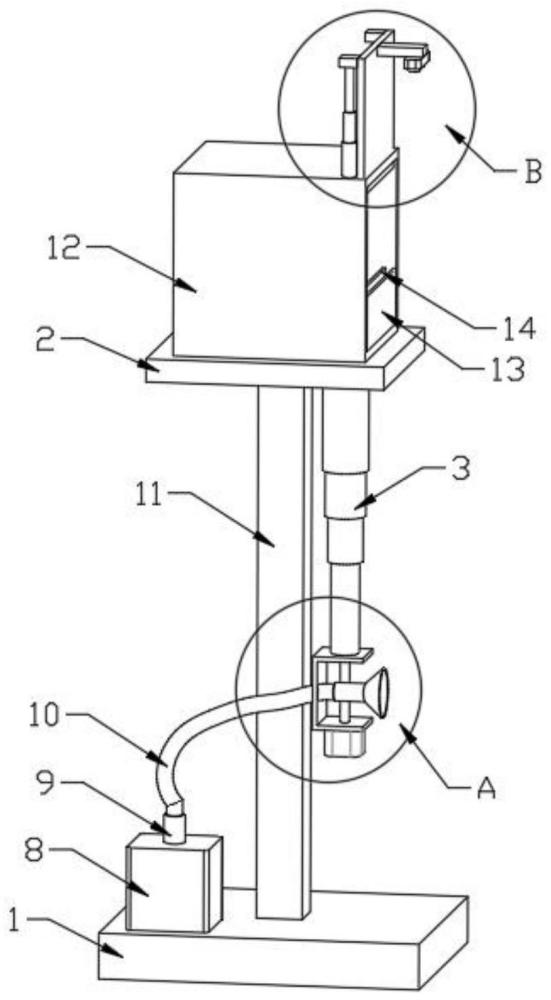

1.一種智能鎂粉架，包括底座(1)和支撐板(2)，其特征在于：所述支撐板(2)下端設置有第一電動伸縮桿(3)，所述第一電動伸縮桿(3)的輸出端固定連接有支架(4)，所述支架(4)的一端設置有電機(5)，所述電機(5)的輸出端貫穿支架(4)并與豎桿(6)固定連接，所述豎桿(6)的一端與支架(4)轉動連接，且所述豎桿(6)上固定連接有吸塵頭(7)，所述底座(1)上端設置有吸塵器(8)，所述吸塵器(8)上端設置有吸塵管(9)，所述吸塵管(9)的一端連接有伸縮軟管(10)，且所述伸縮軟管(10)的一端貫穿支架(4)并與吸塵頭(7)連接。

2.根據權利要求1所述的一種智能鎂粉架，其特征在于：所述第一電動伸縮桿(3)可以多級伸縮，伸縮移動范圍更大。

3.根據權利要求1所述的一種智能鎂粉架，其特征在于：所述底座(1)上端固定連接有支撐桿(11)，所述支撐桿(11)的一端固定連接有支撐板(2)。

4.根據權利要求1所述的一種智能鎂粉架，其特征在于：所述支撐板(2)上端設置有鎂粉盒(12)，所述鎂粉盒(12)的一側設置有擋板(13)，且所述擋板(13)上端開設有放置槽(14)。

5.根據權利要求4所述的一種智能鎂粉架，其特征在于：所述鎂粉盒(12)上端貫穿有防塵板(15)，所述防塵板(15)的下端可以放置在放置槽(14)內，所述防塵板(15)的一側固定連接有一對固定塊(16)，且所述鎂粉盒(12)的上端設置有一對第二電動伸縮桿(17)，兩個所述第二電動伸縮桿(17)的輸出端均與固定塊(16)連接。

6.根據權利要求5所述的一種智能鎂粉架，其特征在于：所述防塵板(15)的一側固定連接有橫板(18)，所述橫板(18)上設置有紅外傳感器(19)。

技術總結
本技術公開了一種智能鎂粉架，包括底座和支撐板，所述支撐板下端設置有第一電動伸縮桿，所述第一電動伸縮桿的輸出端固定連接有支架，所述支架的一端設置有電機，所述電機的輸出端貫穿支架并與豎桿固定連接，所述豎桿的一端與支架轉動連接，且所述豎桿上固定連接有吸塵頭，所述底座上端設置有吸塵器，所述吸塵器上端設置有吸塵管，所述吸塵管的一端連接有伸縮軟管，且所述伸縮軟管的一端貫穿支架并與吸塵頭連接，通過該裝置可以對空氣中飄浮的粉塵進行很好的吸收處理，避免粉塵飛揚污染場地。

技術研發人員：李凱選
受保護的技術使用者：河北愛動體育器材有限公司
技術研發日：20240329
技術公布日：2025/4/28
