本發明涉及顯示領域,特別是涉及陣列基板及其制作方法、顯示面板及其制作方法。
背景技術:
1、oled(organic?light-emitting?diode)顯示屏以其自發光,廣視角、高對比度、響應速度快等特點成為當前顯示主流趨勢。然而,現有產品已不能滿足用戶的需求。
技術實現思路
1、本技術主要解決的技術問題是提供一種陣列基板及其制作方法、顯示面板及其制作方法,以通過基準線隔離數據信號線與觸控線,從而減小顯示信號與觸控信號之間的電信號干擾,提高顯示和觸控的性能。
2、為解決上述問題,本技術提供的第一個技術方案是:提供一種陣列基板,所述陣列基板包括:
3、襯底;

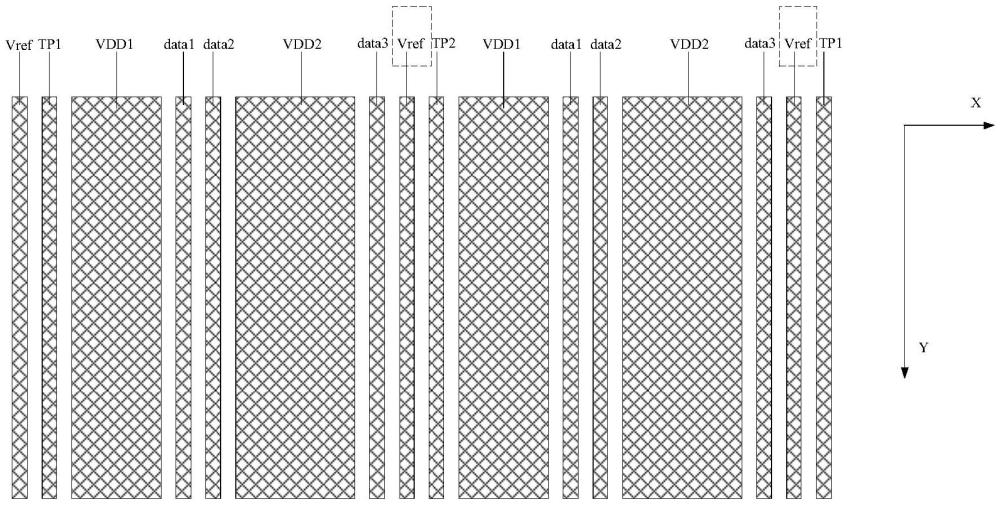

4、設置于所述襯底一側的第一導電層,所述第一導電層包括多條沿第二方向延伸且沿第一方向排列設置的數據信號線、觸控信號線和固定電壓信號線,所述固定電壓信號線設置于所述數據信號線與所述觸控信號線之間;
5、所述第一方向與所述第二方向相交。
6、優選地,所述固定電壓信號線位于相鄰的所述數據信號線和所述觸控信號線之間,用于所述數據信號線與所述觸控信號線之間形成信號屏蔽。
7、優選地,所述第一導電層還包括多條沿第二方向延伸且沿第一方向排列設置的電源電壓信號線,所述電源電壓信號線包括第一電源電壓信號線和第二電源電壓信號線;
8、和/或,所述數據信號線包括第一數據信號線、第二數據信號線和第三數據信號線;
9、和/或,所述觸控信號線包括第一觸控信號線和第二觸控信號線;
10、優選地,所述第一數據信號線和所述第二數據信號線位于所述第一電源電壓信號線和所述第二電源電壓信號線之間;
11、優選地,所述第一電源電壓信號線、所述第一數據信號線、所述第二數據信號線、第二電源電壓信號線沿所述第一方向依次排列;
12、優選地,所述第一電源電壓信號線遠離所述第二電源電壓信號線的一側依次設置有所述第一觸控信號線、所述固定電壓信號線、所述第三數據信號線;
13、優選地,所述第一觸控信號線位于所述固定電壓信號線和所述第一電源電壓信號線之間;
14、和/或,
15、所述第二電源電壓信號線遠離所述第一電源電壓信號線的一側依次設置有所述第三數據信號線、所述固定電壓信號線、所述第二觸控信號線;
16、優選地,所述第三數據信號線位于所述固定電壓信號線和所述第二電源電壓信號線之間;
17、優選地,所述第一電源電壓信號線遠離所述第二電源電壓信號線的一側依次設置有所述第二觸控信號線、所述固定電壓信號線、所述第三數據信號線;
18、優選地,所述第二觸控信號線位于所述固定電壓信號線和所述第一電源電壓信號線之間;
19、和/或,
20、優選地,所述第二電源電壓信號線遠離所述第一電源電壓信號線的一側依次設置有所述第三數據信號線、所述固定電壓信號線、所述第一觸控信號線;
21、優選地,所述第三數據信號線位于所述固定電壓信號線和所述第二電源電壓信號線之間。
22、優選地,所述襯底與所述第一導電層之間設有像素電路層,所述像素電路層包括第一像素電路結構、第二像素電路結構和第三像素電路結構;
23、優選地,所述第一像素電路結構、所述第二像素電路結構、所述第三像素電路結構沿所述第一方向依次排列;
24、優選地,所述第二像素電路結構與所述第一像素電路結構沿第二方向對稱設置;所述第三像素電路結構與所述第二像素電路結構沿第二方向對稱設置,且與所述第一像素電路結構相同設置。
25、優選地,所述襯底與所述第一導電層之間設有像素電路層,所述像素電路層包括第一像素電路結構、第二像素電路結構和第三像素電路結構;
26、所述第一像素電路結構與所述第一數據信號線電連接,所述第二像素電路結構與所述第二數據信號線電連接,所述第三像素電路結構與所述第三數據信號線電連接;
27、優選地,所述第一像素電路結構、所述第二像素電路結構、所述第三像素電路結構沿所述第一方向依次排列;
28、優選地,所述第二像素電路結構與所述第一像素電路結構沿第二方向對稱設置;所述第三像素電路結構與所述第二像素電路結構沿第二方向對稱設置,且與所述第一像素電路結構相同設置;
29、優選地,所述第一電源電壓信號線在所述襯底上的正投影至少部分覆蓋所述第一像素電路結構在所述襯底上的正投影;
30、和/或,
31、所述第二電源電壓信號線在所述襯底上的正投影至少部分覆蓋所述第二像素電路結構在所述襯底上的正投影和所述第三像素電路結構在所述襯底上的正投影。
32、優選地,所述第一導電層遠離所述襯底的一側設有陽極層,所述陽極層包括第一陽極、第二陽極和第三陽極;
33、優選地,所述第一陽極與所述第二陽極沿所述第二方向排布,所述第三陽極與所述第一陽極和所述第二陽極沿所述第一方向排布;
34、優選地,所述第一陽極和所述第二陽極中的至少一個在所述襯底上的正投影與所述第一電源電壓信號線在所述襯底上的正投影、所述第一數據信號線在所述襯底上的正投影、所述第二數據信號線在所述襯底上的正投影以及所述第二電源電壓信號線在所述襯底上的正投影交疊;
35、優選地,所述第一陽極在所述襯底上的正投影與所述第一電源電壓信號線在所述襯底上的正投影的交疊面積和所述第一陽極在所述襯底上的正投影與所述第二電源電壓信號線在所述襯底上的正投影的交疊面積相等;
36、優選地,所述第二陽極在所述襯底上的正投影與所述第一電源電壓信號線在所述襯底上的正投影的交疊面積和所述第二陽極在所述襯底上的正投影與所述第二電源電壓信號線在所述襯底上的正投影的交疊面積相等;
37、優選地,所述第一陽極在所述襯底上的正投影沿第二方向的對稱軸與所述第二陽極在所述襯底上的正投影沿第二方向的對稱軸重合;
38、優選地,所述第二電源電壓信號線在所述襯底上的正投影覆蓋所述第三陽極在所述襯底上的正投影;
39、優選地,所述第二電源電壓信號線的寬度大于所述第一電源電壓信號線的寬度。
40、優選地,所述第一導電層遠離所述襯底的一側設有陽極層,所述陽極層包括第一陽極、第二陽極和第三陽極;
41、所述第一陽極與所述第一像素電路結構電連接,所述第二陽極與所述第二像素電路結構電連接,所述第三陽極與所述第三像素電路結構電連接;
42、優選地,所述第一陽極在所述襯底上的正投影與所述第一電源電壓信號線在所述襯底上的正投影、第一數據信號線在所述襯底上的正投影、第二數據信號線在所述襯底上的正投影以及第二電源電壓信號線在所述襯底上的正投影交疊;
43、優選地,所述第一陽極在所述襯底上的正投影與所述第一電源電壓信號線在所述襯底上的正投影的交疊面積和所述第一陽極在所述襯底上的正投影與所述第二電源電壓信號線在所述襯底上的正投影的交疊面積相等;
44、優選地,所述第二陽極在所述襯底上的正投影與所述第一電源電壓信號線在所述襯底上的正投影、第一數據信號線在所述襯底上的正投影、第二數據信號線在所述襯底上的正投影以及第二電源電壓信號線在所述襯底上的正投影交疊;
45、優選地,所述第二陽極在所述襯底上的正投影與所述第一電源電壓信號線在所述襯底上的正投影的交疊面積和所述第二陽極在所述襯底上的正投影與所述第二電源電壓信號線在所述襯底上的正投影的交疊面積相同;
46、優選地,所述第二電源電壓信號線在所述襯底上的正投影覆蓋所述第三陽極在所述襯底上的正投影;
47、優選地,所述第一陽極在所述襯底上的正投影沿第二方向的對稱軸、所述第二陽極在所述襯底上的正投影沿第二方向的對稱軸以及所述第一數據信號線在所述襯底上的正投影和所述第二數據信號線在所述襯底上的正投影之間的對稱軸重合;
48、優選地,所述第二電源電壓信號線的寬度大于所述第一電源電壓信號線的寬度。
49、為解決上述問題,本技術提供的第二個技術方案是:提供一種顯示面板,所述顯示面板包括:
50、如上述第一方面任一實施例中所述的陣列基板;
51、像素單元層,設置于所述陣列基板的一側,所述像素單元層包括多個陣列排布的像素單元,每個所述像素單元包括第一子像素、第二子像素以及第三子像素;
52、所述第一子像素與第一陽極對應,所述第二子像素與第二陽極對應,所述第三子像素與第三陽極對應。
53、優選地,所述第一子像素與所述第二子像素沿所述第二方向排布,所述第三子像素與所述第一子像素和所述第二子像素沿所述第一方向排布;
54、優選地,第一子像素為紅色子像素,第二子像素為綠色子像素,第三子像素為藍色子像素。
55、優選地,所述陣列基板包括觸控信號線,所述觸控信號線在襯底上的正投影位于沿第一方向相鄰的兩個所述像素單元在襯底上的正投影之間;
56、優選地,所述觸控信號線包括第一觸控信號線和第二觸控信號線,所述第一觸控信號線在襯底上的正投影與所述第二觸控信號線在襯底上的正投影間隔排列。
57、優選地,所述像素單元層包括:
58、像素定義層,設置于所述陽極層遠離所述第一導電層的一側,并覆蓋于部分所述陽極層的表面;
59、第二導電層,設置于所述像素定義層遠離所述陽極層的表面,所述第二導電層包括第一隔斷結構和第二隔斷結構,所述第一隔斷結構與所述第二隔斷結構絕緣;
60、優選地,所述第一隔斷結構用于傳輸觸控信號,所述第二隔斷結構用于傳輸陰極電壓信號。
61、優選地,所述第一隔斷結構包括沿第一方向設置的第一觸控電極和沿第二方向設置的第二觸控電極,所述第一觸控電極與所述第二觸控電極電連接;
62、優選地,所述第二觸控電極在襯底上的正投影至少覆蓋部分與所述觸控信號線在所述襯底上的正投影;
63、優選地,所述第二觸控電極在襯底上的正投影與所述數據信號線在襯底上的正投影不交疊;
64、優選地,所述第一觸控電極在襯底上的正投影依次與所述第一電源電壓信號線、第一數據信號線、第二數據信號線、第二電源電壓信號線、第三數據信號線以及固定電壓信號線在所述襯底上的正投影交疊。
65、優選地,所述第二隔斷結構包括第一陰極電壓信號線和第二陰極電壓信號線,所述第一陰極電壓信號線與所述第二陰極電壓信號線電連接;
66、優選地,所述第一陰極電壓信號線環繞所述像素單元且環繞所述像素單元中的第一子像素、第二子像素和第三子像素設置,所述第二陰極電壓信號線電連接沿第一方向相鄰的兩個所述第一陰極電壓信號線;
67、優選地,所述第一隔斷結構環繞所述第一陰極電壓信號線設置,其中,所述第二觸控電極被所述第二陰極電壓信號線隔斷。
68、為解決上述問題,本技術提供的第三個技術方案是:提供一種陣列基板的制作方法,其中,所述制作方法包括:
69、提供襯底;
70、在所述襯底的一側制作圖案化的第一導電層;其中,所述第一導電層包括多條沿第二方向延伸且沿第一方向排列設置的數據信號線、觸控信號線和固定電壓信號線,所述固定電壓信號線設置于所述數據信號線與所述觸控信號線之間;所述第一方向與所述第二方向相交。
71、為解決上述問題,本技術提供的第四個技術方案是:提供一種顯示面板的制作方法,其中,所述制作方法包括:
72、提供襯底;
73、在所述襯底的一側制作圖案化的第一導電層;其中,所述第一導電層包括多條沿第二方向延伸且沿第一方向排列設置的數據信號線、觸控信號線和固定電壓信號線,所述固定電壓信號線設置于所述數據信號線與所述觸控信號線之間;所述第一方向與所述第二方向相交;
74、在所述第一導電層遠離所述襯底的一側制作圖案化的像素單元層;其中,所述像素單元層包括多個陣列排布的像素單元,每個所述像素單元包括第一子像素、第二子像素以及第三子像素。
75、本技術的有益效果是:在in?cell觸控架構中,壓縮像素驅動電路的占用空間,將觸控線放置于兩個像素單元之間,并用基準線隔離觸控線與數據信號線之間的信號串擾,能減小顯示信號與觸控信號之間的電信號干擾,從而提高顯示面板的顯示性能和觸控性能。
