本技術涉及脫硫廢水處理，具體涉及一種兩級脫硫廢水澄清濃縮池。

背景技術：

1、在煤炭燃燒過程中，產生大量含有二氧化硫的煙氣，這對環境造成了嚴重的污染問題。二氧化硫是一種具有強烈刺激性氣味的有害氣體，它不僅對人體健康造成威脅，還會導致酸雨等環境問題。為了降低二氧化硫排放，廣泛應用濕式石灰石-石膏法進行脫硫。這種方法通過將石灰石漿液與煙氣中的二氧化硫反應生成石膏，從而去除煙氣中的二氧化硫。然而，濕式石灰石-石膏法產生大量脫硫廢水，其特點為高鹽、高氯、高懸浮物和重金屬含量，直接排放會對環境造成嚴重污染。這些廢水中的污染物如果未經處理就直接排放到環境中，會對水體、土壤和生態系統造成嚴重損害。因此，發展和采用高效、經濟的脫硫廢水處理技術顯得至關重要。傳統的脫硫廢水處理方法包括物理沉淀、化學沉淀和生物處理等，但這些方法各有局限性。物理沉淀方法雖然可以去除部分懸浮物，但對于溶解性污染物卻無能為力；化學沉淀方法雖然可以去除部分重金屬，但會產生大量化學污泥，處理成本高昂；生物處理方法雖然可以降解有機物，但對于高鹽環境下的適應性差，處理效率不高。

技術實現思路

1、本申請介紹了一種兩級脫硫廢水澄清濃縮池的設計和應用。該設計包括一級沉砂池和二級電絮凝池，通過粗格柵和細格柵進行預處理，去除大型浮動物和較小顆粒物。一級沉砂池進行沉淀處理，二級電絮凝池進一步去除懸浮物和溶解性污染物。去絮凝反應塔采用多層超濾膜處理，形成無絮體廢水。經過渾濁度和ph值檢測后，合格水送入澄清水池儲存或回用，不合格水回流至沉砂池或二級電絮凝池重新處理。

2、一種兩級脫硫廢水澄清濃縮池，包括電控制器，其特征在于，包括脫硫廢水池，所述脫硫廢水池與過濾組件連接，所述過濾組件與一級沉砂池連接，所述一級沉砂池與二級電絮凝池連接，所述二級電絮凝池與去絮凝反應塔連接，所述去絮凝反應塔與渾濁度檢測釜連接，所述渾濁度檢測釜與ph值檢測釜連接，所述ph值檢測釜與澄清水池連接，所述渾濁度檢測釜還與一級沉砂池連接，所述ph值檢測釜還與二級電絮凝池連接，所述各組件之間連接均通過送水管道完成，各送水管道均設有電控水泵，電控水泵由電控制器統一控制。

3、優選的，所述脫硫廢水池與前序工業連接，所述脫硫廢水池內儲藏有工業廢水，所述工業廢水通過電控水泵抽出并流入過濾組件。

4、優選的，所述過濾組件設有粗格柵、細格柵，所述工業廢水流入過濾組件內后被電控水泵抽入一級沉砂池，所述工業廢水被抽時將先經過粗格柵攔截廢水中的大型浮動物后經過細格柵進一步去除較小顆粒物。

5、優選的，所述一級沉砂池在工業廢水流入后對其進行一級沉淀處理，在處理完成后通過電控水泵抽入二級電絮凝池，所述一級沉砂池池內設有在線泥位計，所述在線泥位計實時監測污泥層的高度，以控制污泥的排放和處理。

6、優選的，所述二級電絮凝池對流入的工業廢水進行凝絮處理，所述工業廢水在經過凝絮處理后通過水泵抽出并流入去絮凝反應塔。

7、優選的，所述去絮凝反應塔設有多層超濾膜，所述超濾膜利用半透膜的篩分作用去經過凝絮處理后的工業廢水產生的較大的絮體，所述工業廢水在去除產生的較大的絮體被水泵抽出并流入渾濁度檢測釜。

8、優選的，所述渾濁度檢測釜內部安裝有渾濁度檢測儀，所述渾濁度檢測儀與電控制器信號連接，所述渾濁度檢測儀對渾濁度檢測釜內工業廢水進行渾濁度檢測，當渾濁度高于預設標準值時向電控制器發送渾濁度超標信號，所述電控制器接收到渾濁度超標信號后開啟渾濁度檢測釜與一級沉砂池之間的水泵將工業廢水抽入一級沉砂池內，當當渾濁度低于預設標準值時向電控制器發送渾濁度達標信號，所述電控制器接收到渾濁度達標信號后開啟渾濁度檢測釜與ph值檢測釜之間的水泵將工業廢水抽入一級ph值檢測釜內。

9、優選的，所述ph值檢測釜內部安裝有ph值檢測儀，所述ph值檢測儀與電控制器信號連接，所述ph值檢測儀對ph值檢測釜內工業廢水進行ph值檢測，當ph值高于預設標準值時向電控制器發送ph值超標信號，所述電控制器接收到ph值超標信號后開啟ph值檢測釜與二級電絮凝池之間的水泵將工業廢水抽入二級電絮凝池內，當ph值低于預設標準值時向電控制器發送ph值達標信號，所述電控制器接收到ph值達標信號后開啟ph值檢測釜與ph值檢測釜之間的水泵將工業廢水抽入澄清水池內。

10、優選的，所述凝絮處理為將工業廢水內加入聚合氯化鋁并進行攪拌，使工業廢水中的細小懸浮顆粒和膠體粒子聚集成較大的絮體。

11、優選的，所述二級電絮凝池上方設有有聚合氯化鋁水箱（12），所述聚合氯化鋁水箱通過電磁閥門控制聚合氯化鋁流入二級電絮凝池內工業廢水。

12、與現有技術相比，本發明的有益效果是：

13、1、通過一級沉砂池和二級電絮凝池的聯合作用，本技術不僅能有效去除脫硫廢水中的懸浮物，還能去除重金屬和部分溶解性污染物。粗格柵和細格柵的預處理步驟進一步去除了大型浮動物和較小顆粒物，提高了后續處理的效率和效果。

14、2、去絮凝反應塔采用的多層超濾膜技術，利用半透膜的篩分作用針對性地去除特定粒徑的懸浮物和膠體顆粒，從而實現對無絮體廢水的深度處理，確保了處理后水質的高標準和清澈度。

15、3、在線泥位計、濁度儀和ph檢測儀等監測設備，能夠實時監控處理過程中的關鍵參數，如污泥層高度、渾濁度和ph值。這為系統的智能控制和自動化管理提供了數據支持，保障了系統運行的穩定性和可靠性。

16、4、通過回流水泵的設計，當檢測到無絮體廢水的渾濁度或ph值超標時，可以將廢水回流至沉砂池或二級電絮凝池進行再處理。回流步驟不僅確保了未達標的廢水得到重新處理，還提高了整個系統的處理效率和水質達標率。

技術特征：

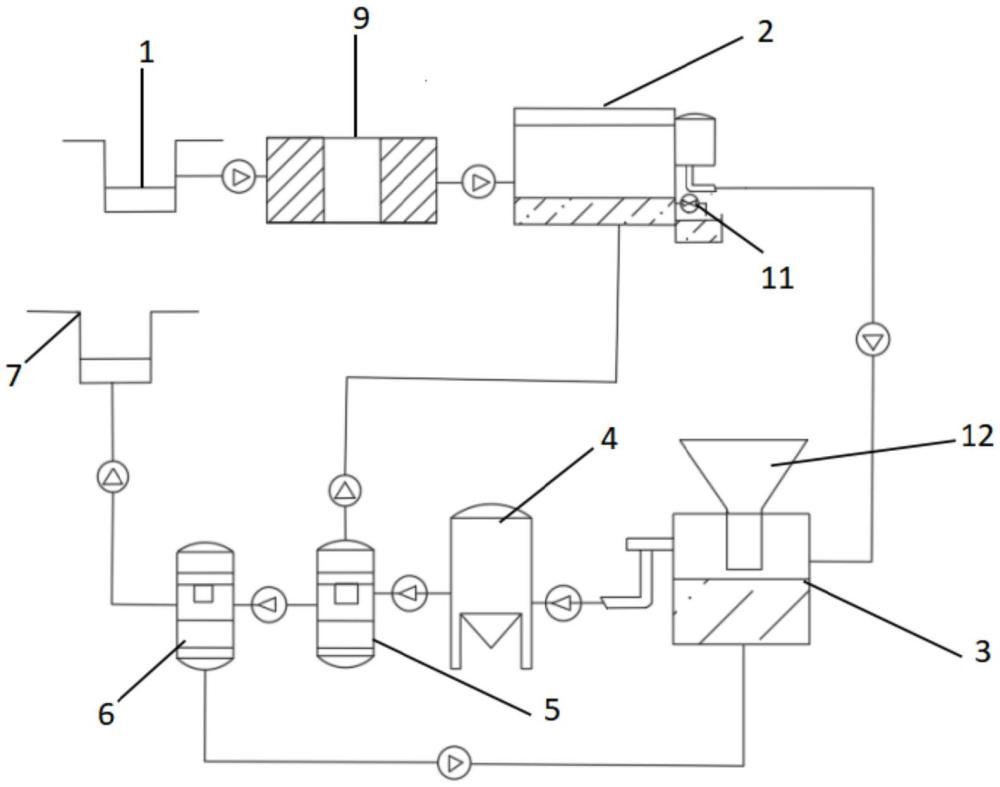

1.一種兩級脫硫廢水澄清濃縮池，包括電控制器（8），其特征在于，包括脫硫廢水池（1），所述脫硫廢水池（1）與過濾組件（9）連接，所述過濾組件（9）與一級沉砂池（2）連接，所述一級沉砂池（2）與二級電絮凝池（3）連接，所述二級電絮凝池（3）與去絮凝反應塔（4）連接，所述去絮凝反應塔（4）與渾濁度檢測釜（5）連接，所述渾濁度檢測釜（5）與ph值檢測釜（6）連接，所述ph值檢測釜（6）與澄清水池（7）連接，所述渾濁度檢測釜（5）還與一級沉砂池（2）連接，所述ph值檢測釜（6）還與二級電絮凝池（3）連接，所述各組件之間連接均通過送水管道完成，各送水管道均設有電控水泵，電控水泵由電控制器（8）統一控制。

2.根據權利要求1所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述脫硫廢水池（1）與前序工業連接，所述脫硫廢水池（1）內儲藏有工業廢水，所述工業廢水通過電控水泵抽出并流入過濾組件（9）。

3.根據權利要求2所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述過濾組件設有粗格柵、細格柵，所述工業廢水流入過濾組件（9）內后被電控水泵抽入一級沉砂池（2），所述工業廢水被抽時將先經過粗格柵攔截廢水中的大型浮動物后經過細格柵進一步去除顆粒物。

4.根據權利要求1所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述一級沉砂池（2）在工業廢水流入后對其進行一級沉淀處理，在處理完成后通過電控水泵抽入二級電絮凝池（3），所述一級沉砂池（2）池內設有在線泥位計（11），所述在線泥位計（11）實時監測污泥層的高度，以控制污泥的排放和處理。

5.根據權利要求1所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述二級電絮凝池（3）對流入的工業廢水進行凝絮處理，所述工業廢水在經過凝絮處理后通過水泵抽出并流入去絮凝反應塔（4）。

6.根據權利要求1所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述去絮凝反應塔（4）設有多層超濾膜，所述超濾膜利用半透膜的篩分作用去經過凝絮處理后的工業廢水產生的絮體，所述工業廢水在去除產生的絮體被水泵抽出并流入渾濁度檢測釜（5）。

7.根據權利要求1所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述渾濁度檢測釜（5）內部安裝有渾濁度檢測儀，所述渾濁度檢測儀與電控制器（8）信號連接，所述渾濁度檢測儀對渾濁度檢測釜（5）內工業廢水進行渾濁度檢測，當渾濁度高于預設值時向電控制器（8）發送渾濁度超標信號，所述電控制器（8）接收到渾濁度超標信號后開啟渾濁度檢測釜（5）與一級沉砂池（2）之間的水泵將工業廢水抽入一級沉砂池（2）內，當當渾濁度低于預設值時向電控制器（8）發送渾濁度達標信號，所述電控制器（8）接收到渾濁度達標信號后開啟渾濁度檢測釜（5）與ph值檢測釜（6）之間的水泵將工業廢水抽入一級ph值檢測釜（6）內。

8.根據權利要求1所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述ph值檢測釜（6）內部安裝有ph值檢測儀，所述ph值檢測儀與電控制器（8）信號連接，所述ph值檢測儀對ph值檢測釜（6）內工業廢水進行ph值檢測，當ph值高于預設值時向電控制器（8）發送ph值超標信號，所述電控制器（8）接收到ph值超標信號后開啟ph值檢測釜（6）與二級電絮凝池（3）之間的水泵將工業廢水抽入二級電絮凝池（3）內，當ph值低于預設值時向電控制器（8）發送ph值達標信號，所述電控制器（8）接收到ph值達標信號后開啟ph值檢測釜（5）與ph值檢測釜（6）之間的水泵將工業廢水抽入一級澄清水池（7）內。

9.根據權利要求6所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述凝絮處理為將工業廢水內加入聚合氯化鋁并進行攪拌，使工業廢水中的細小懸浮顆粒和膠體粒子聚集成絮體。

10.根據權利要求6所述的一種兩級脫硫廢水澄清濃縮池，其特征在于，所述二級電絮凝池（3）上方設有有聚合氯化鋁水箱，所述聚合氯化鋁水箱通過電磁閥門控制聚合氯化鋁流入二級電絮凝池（3）內工業廢水。

技術總結
本申請介紹了一種兩級脫硫廢水澄清濃縮池，包括脫硫廢水池，脫硫廢水池與過濾組件連接，過濾組件與一級沉砂池連接，一級沉砂池與二級電絮凝池連接，二級電絮凝池與去絮凝反應塔連接，去絮凝反應塔與渾濁度檢測釜連接，渾濁度檢測釜與PH值檢測釜連接，PH值檢測釜與澄清水池連接，渾濁度檢測釜還與一級沉砂池連接，PH值檢測釜還與二級電絮凝池連接，各組件之間連接均通過送水管道完成，各送水管道均設有電控水泵，電控水泵由電控制器控制。去絮凝反應塔設有多層超濾膜，去除較大的絮體，然后廢水流入渾濁度檢測釜和PH值檢測釜進行檢測。若渾濁度或PH值超標，廢水將回流至一級沉砂池或二級電絮凝池重新處理；若達標，則流入澄清水池。

技術研發人員：石磊,李海波,黃家歡,石曉民,劉拯,成城,陳紹河,郭源立,張奇良,黃曉峰,陳錄偉,廖林華,蔣錫夢,謝翔,曾林濤,王延芳
受保護的技術使用者：江投國華信豐發電有限責任公司
技術研發日：20240628
技術公布日：2025/4/28
