本技術涉及上料工裝，具體涉及一種射燈安裝支架的上料清潔工裝。

背景技術：

1、鈑金件是一種板材成型的零件，在一般的生產制造過程中，金屬制品都會經由各種鈑金件拼接而成。

2、射燈安裝支架就是典型的鈑金件零件，在射燈安裝支架的加工過程中，由于射燈安裝支架的形狀特殊性，其零件表面存在一個長條形的通槽，此通槽一般需要沖孔和彎折加工，因此會產生較多的廢屑，在上料進行拼裝之前，需要對此通槽進行清潔，通過人工進行除塵工序。

3、現有技術的射燈安裝支架的除塵工序?yàn)槿斯で宄谇宄倪^程中由于人的操作并不是非常精細，會導致其表面殘留一定的金屬碎屑，因此在安裝的時候，由于金屬碎屑的存在會導致射燈安裝支架的安裝成品和其他零件貼合的部分存在縫隙，造成安裝不準確成品不穩固等問題，因此現有技術的射燈安裝支架的除塵存在人工除塵效果不好的問題。

技術實現思路

1、本實用新型的目的是：通過配合射燈安裝支架的形狀，設置自動除塵的工裝，在上料的過程中對鈑金件表面的通槽進行機械自動除塵，提升除塵效果。

2、為了實現上述目的，本實用新型提供如下的技術方案：一種射燈安裝支架的上料清潔工裝，包括工裝底座和設置在所述工裝底座上的工裝架，所述工裝架上設置有驅動結構，所述工裝底座上設置有清潔結構，所述驅動結構包括驅動轉動桿，所述驅動轉動桿的一端設置有驅動轉動軸，所述驅動轉動軸和所述驅動轉動桿固定連接，所述驅動結構還包括驅動氣缸，所述驅動氣缸的輸出端設置有轉接桿，所述轉接桿的一端和所述驅動氣缸的輸出端轉動連接，另一端和所述驅動轉動軸固定連接。

3、優選的，所述驅動結構還包括螺紋連接在所述工裝架頂部的驅動底板，所述驅動底板上滑動連接有滑動件，所述滑動件和所述驅動氣缸的輸出端固定連接，所述轉接桿轉動連接在所述滑動件上。

4、優選的，所述驅動底板上開設有條形滑動槽，所述滑動件滑動連接在所述條形滑動槽內。

5、優選的，所述驅動轉動桿遠離所述驅動轉動軸的一端固定設置有吸附件，所述吸附件朝向所述清潔結構方向伸出。

6、優選的，所述吸附件的上方固定連接有吸附氣缸，所述吸附氣缸的輸出軸穿過所述驅動轉動桿并和所述吸附件的頂端固定。

7、優選的，所述清潔結構包括清潔底座和清潔刷毛，所述清潔刷毛陣列設置在所述清潔底座頂端，所述清潔底座的形狀和所述驅動轉動桿的端部轉動軌跡重合。

8、優選的，所述工裝底座上還設置有傳送裝置，所述傳送裝置分別固定在所述清潔結構的兩端，所述傳送裝置上傳動設置有傳送帶。

9、本實用新型的有益效果為：

10、1、通過設置清潔結構，實現上料過程中對鈑金件通槽的清潔，實現除去鈑金件表面金屬碎屑的技術效果。

11、2、通過設置驅動結構，實現在上料過程中帶動鈑金件沿著清潔結構移動的效果，實現自動清潔并適配上料流程的功效。

12、3、通過設置驅動氣缸實現驅動氣缸和轉動桿的聯動，實現弧形運動軌跡，增大了清潔的距離，提升了清潔效率。

技術特征：

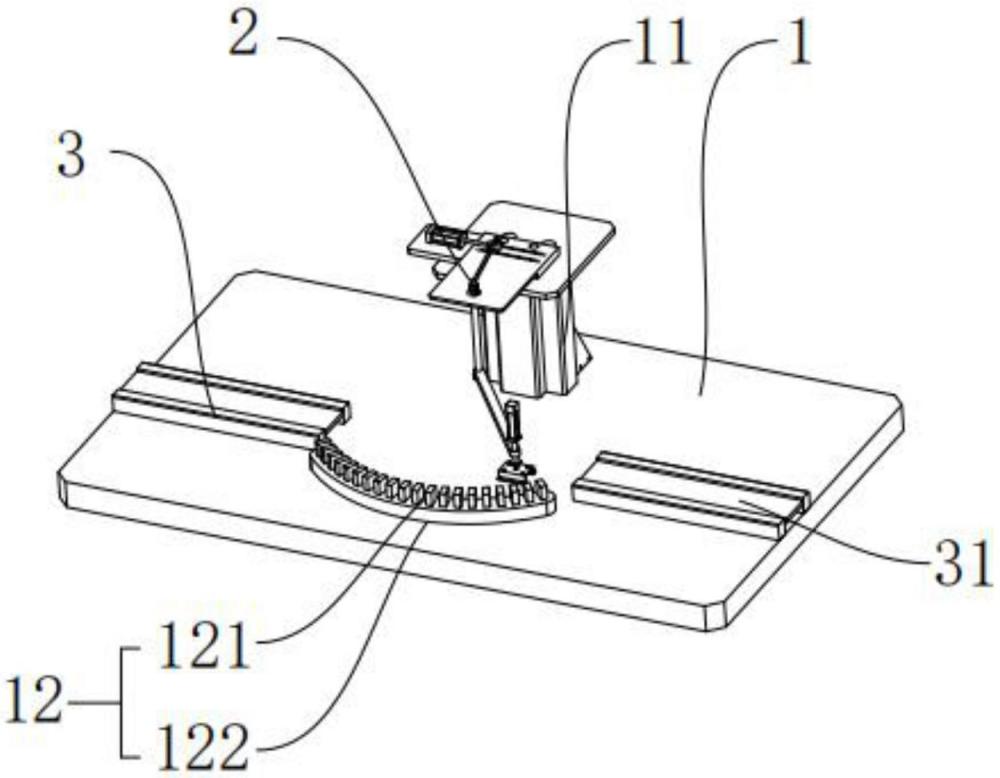

1.一種射燈安裝支架的上料清潔工裝，包括工裝底座(1)和設置在所述工裝底座(1)上的工裝架(11)，其特征在于：所述工裝架(11)上設置有驅動結構(2)，所述工裝底座(1)上設置有清潔結構(12)，所述驅動結構(2)包括驅動轉動桿(21)，所述驅動轉動桿(21)的一端設置有驅動轉動軸(22)，所述驅動轉動軸(22)和所述驅動轉動桿(21)固定連接，所述驅動結構(2)還包括驅動氣缸(23)，所述驅動氣缸(23)的輸出端設置有轉接桿(24)，所述轉接桿(24)的一端和所述驅動氣缸(23)的輸出端轉動連接，另一端和所述驅動轉動軸(22)固定連接。

2.根據權利要求1所述的一種射燈安裝支架的上料清潔工裝，其特征在于：所述驅動結構(2)還包括螺紋連接在所述工裝架(11)頂部的驅動底板(25)，所述驅動底板(25)上滑動連接有滑動件(251)，所述滑動件(251)和所述驅動氣缸(23)的輸出端固定連接，所述轉接桿(24)轉動連接在所述滑動件(251)上。

3.根據權利要求2所述的一種射燈安裝支架的上料清潔工裝，其特征在于：所述驅動底板(25)上開設有條形滑動槽(252)，所述滑動件(251)滑動連接在所述條形滑動槽(252)內。

4.根據權利要求1所述的一種射燈安裝支架的上料清潔工裝，其特征在于：所述驅動轉動桿(21)遠離所述驅動轉動軸(22)的一端固定設置有吸附件(26)，所述吸附件(26)朝向所述清潔結構(12)方向伸出。

5.根據權利要求4所述的一種射燈安裝支架的上料清潔工裝，其特征在于：所述吸附件(26)的上方固定連接有吸附氣缸(27)，所述吸附氣缸(27)的輸出軸穿過所述驅動轉動桿(21)并和所述吸附件(26)的頂端固定。

6.根據權利要求1所述的一種射燈安裝支架的上料清潔工裝，其特征在于：所述清潔結構(12)包括清潔底座(121)和清潔刷毛(122)，所述清潔刷毛(122)陣列設置在所述清潔底座(121)頂端，所述清潔底座(121)的形狀和所述驅動轉動桿(21)的端部轉動軌跡重合。

7.根據權利要求1所述的一種射燈安裝支架的上料清潔工裝，其特征在于：所述工裝底座(1)上還設置有傳送裝置(3)，所述傳送裝置(3)分別固定在所述清潔結構(12)的兩端，所述傳送裝置(3)上傳動設置有傳送帶(31)。

技術總結
本技術涉及一種射燈安裝支架的上料清潔工裝，其具體結構為：包括工裝底座和設置在工裝底座上的工裝架，其特征在于：工裝架上設置有驅動結構，工裝底座上設置有清潔結構，驅動結構包括驅動轉動桿，驅動轉動桿的一端設置有驅動轉動軸，驅動轉動軸和驅動轉動桿固定連接，驅動結構還包括驅動氣缸，驅動氣缸的輸出端設置有轉接桿，轉接桿的一端和驅動氣缸的輸出端轉動連接，另一端和驅動轉動軸固定連接，通過設置清潔結構和帶動鈑金件運動的驅動結構，達到了清潔鈑金件的效果。

技術研發人員：洪飛,張得銀,駱培,程曉文
受保護的技術使用者：昆山澤諾精密模具有限公司
技術研發日：20240621
技術公布日：2025/4/28
