本技術屬于消毒器械，具體是一種高效全自動清洗消毒器。

背景技術：

1、全自動清洗消毒器是一種集成了清洗、漂洗、消毒、干燥等功能的設備，它可以自動完成整個清潔和消毒過程，無需人工干預，這種設備通常用于醫療機構、餐飲行業、實驗室、嬰兒護理、托兒所以及家庭等場景，以確保各種物品和表面的衛生安全，一般餐飲行業大多采用高溫消毒。

2、現有的餐飲行業中采用的高效全自動清洗消毒器多通過高溫消毒，通過將水箱內的水加熱到100℃以上，蒸汽經過噴淋裝置對餐具等進行消毒，由于噴淋裝置在進行噴灑熱水時，熱水會向周圍噴濺，就會導致消毒箱內壁都是水珠，在餐具消完毒后，消毒箱內壁的水珠仍會有所殘留，就容易滋生細菌，現提出一種高效全自動清洗消毒器來解決以上問題。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種高效全自動清洗消毒器，解決了消毒箱內壁會有殘留水珠，容易滋生細菌的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高效全自動清洗消毒器，包括固定箱，所述固定箱的頂部固定連接有消毒箱，所述消毒箱的一側活動連接有柜門，所述柜門內部的四角處固定連接有第一固定桿，所述柜門的內部活動連接有收集槽，所述收集槽的內部卡接有濾板，所述濾板的頂部固定連接有清潔棉，所述收集槽的兩側均固定連接有固定塊，所述固定塊的內部固定連接有干燥環，所述干燥環的內部固定連接有清潔環；

3、所述固定塊的頂部固定連接有阻隔環，所述固定塊的一側固定連接有限位短桿，所述收集槽的一側固定連接有第一磁吸條，所述固定箱的頂部固定連接有電動伸縮筒，所述電動伸縮筒的頂端固定連接有移動框，所述移動框的內部活動連接有第二固定桿，所述第二固定桿的頂端固定連接有滑塊，所述滑塊的一側固定連接有第二磁吸條。

4、優選地，每個所述第一固定桿的頂端與底端分別與消毒箱的內部固定連接，所述消毒箱的內部開設有與收集槽大小相適配的收納槽。

5、優選地，所述消毒箱的內部分別開設有與限位短桿以及滑塊大小相適配的限位弧槽和限位滑槽，所述固定塊位于消毒箱的內部。

6、優選地，所述干燥環為工字形結構，所述清潔棉的一側與消毒箱內部的一側抵接。

7、優選地，所述阻隔環的頂部與清潔棉的底部齊平，所第一磁吸條與第二磁吸條為磁性相吸。

8、優選地，所述移動框的外部與固定箱的三側活動卡接，所述固定箱的三側開設有與移動框大小相適配的限位矩形槽。

9、優選地，所述滑塊為z字形結構，所述第二固定桿的頂端與消毒箱的底部固定連接，所述第二固定桿的直徑與電動伸縮筒的內徑大小相等。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型設置有收集槽、清潔棉、第一磁吸條、移動框、第二磁吸條，將第二磁吸條與第一磁吸條磁性相吸，第二磁吸條帶動第一磁吸條上移，第一磁吸條帶動收集槽上移，此時，收集槽帶動濾板和清潔棉上移，清潔棉與消毒箱內壁相貼并將消毒箱內壁的未蒸發的水珠吸附，清潔棉與消毒箱頂部抵接，消毒箱對清潔棉形成擠壓，使得清潔棉內部吸附的水珠通過濾板落入收集槽內部，使得消毒箱內壁不有殘留水珠，不易滋生細菌。

技術特征：

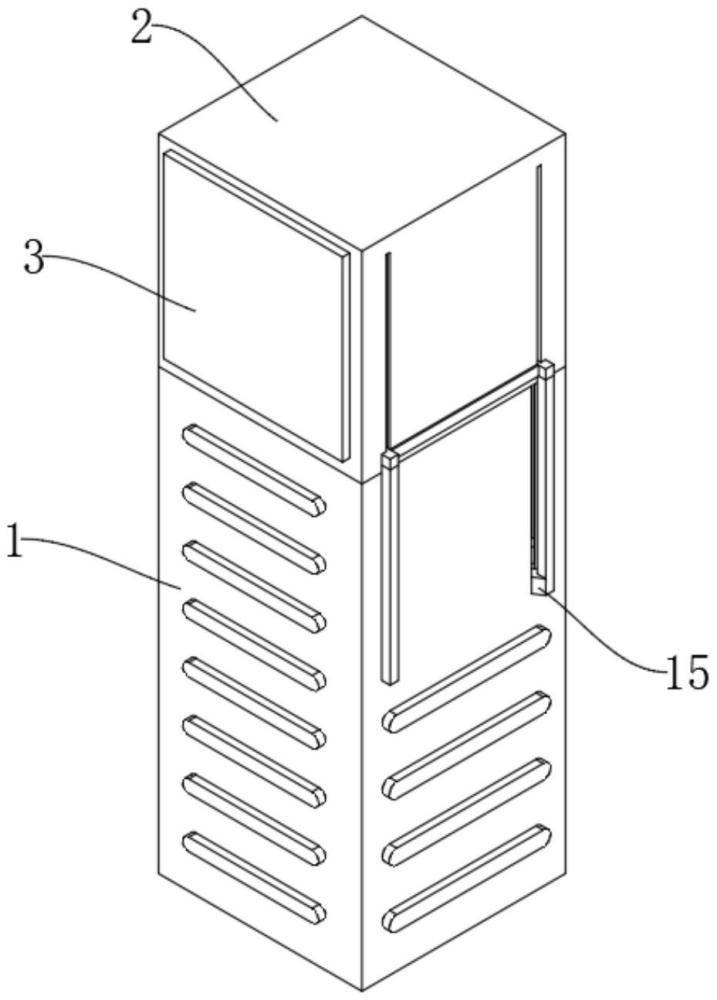

1.一種高效全自動清洗消毒器，包括固定箱(1)，其特征在于：所述固定箱(1)的頂部固定連接有消毒箱(2)，所述消毒箱(2)的一側活動連接有柜門(3)，所述柜門(3)內部的四角處固定連接有第一固定桿(4)，所述柜門(3)的內部活動連接有收集槽(5)，所述收集槽(5)的內部卡接有濾板(6)，所述濾板(6)的頂部固定連接有清潔棉(7)，所述收集槽(5)的兩側均固定連接有固定塊(8)，所述固定塊(8)的內部固定連接有干燥環(9)，所述干燥環(9)的內部固定連接有清潔環(10)；

2.根據權利要求1所述的高效全自動清洗消毒器，其特征在于：每個所述第一固定桿(4)的頂端與底端分別與消毒箱(2)的內部固定連接，所述消毒箱(2)的內部開設有與收集槽(5)大小相適配的收納槽。

3.根據權利要求1所述的高效全自動清洗消毒器，其特征在于：所述消毒箱(2)的內部分別開設有與限位短桿(12)以及滑塊(18)大小相適配的限位弧槽和限位滑槽，所述固定塊(8)位于消毒箱(2)的內部。

4.根據權利要求1所述的高效全自動清洗消毒器，其特征在于：所述干燥環(9)為工字形結構，所述清潔棉(7)的一側與消毒箱(2)內部的一側抵接。

5.根據權利要求1所述的高效全自動清洗消毒器，其特征在于：所述阻隔環(11)的頂部與清潔棉(7)的底部齊平，所第一磁吸條(13)與第二磁吸條(17)為磁性相吸。

6.根據權利要求1所述的高效全自動清洗消毒器，其特征在于：所述移動框(15)的外部與固定箱(1)的三側活動卡接，所述固定箱(1)的三側開設有與移動框(15)大小相適配的限位矩形槽。

7.根據權利要求1所述的高效全自動清洗消毒器，其特征在于：所述滑塊(18)為z字形結構，所述第二固定桿(16)的頂端與消毒箱(2)的底部固定連接，所述第二固定桿(16)的直徑與電動伸縮筒(14)的內徑大小相等。

技術總結
本技術屬于消毒器械技術領域，且公開了一種高效全自動清洗消毒器，包括固定箱，所述固定箱的頂部固定連接有消毒箱，所述消毒箱的一側活動連接有柜門，所述柜門內部的四角處固定連接有第一固定桿，所述柜門的內部活動連接有收集槽，所述收集槽的內部卡接有濾板，所述濾板的頂部固定連接有清潔棉。本技術設置有收集槽、清潔棉、第一磁吸條、移動框、第二磁吸條，將第二磁吸條與第一磁吸條磁性相吸，第二磁吸條帶動第一磁吸條上移，第一磁吸條帶動收集槽上移，此時，收集槽帶動濾板和清潔棉上移，清潔棉與消毒箱內壁相貼并將消毒箱內壁的未蒸發的水珠吸附，使得消毒箱內壁不殘留水珠，不易滋生細菌。

技術研發人員：鄭國林,鄭玉曼
受保護的技術使用者：滑縣紅太陽醫療器械有限公司
技術研發日：20240630
技術公布日：2025/4/28
