本技術屬于污水處理，具體涉及一種城市污水處理用的高效節能厭氧反應器。

背景技術：

1、在城市污水處理的過程中，需要使用厭氧反應器對污水和工業廢水中的有機污染物進行處理，其原理基于厭氧微生物在無氧或缺氧條件下的代謝作用，在厭氧條件下，污水中復雜的有機物質(如碳水化合物、蛋白質、脂肪等)會被微生物逐步分解為較簡單的物質，在應用時，在將污水引入至厭氧反應器后，需要將含有豐富微生物群落的接種污泥引入至厭氧反應器內，使污泥可以與污水相互混合，以使污泥中的微生物與污水中的有機物進行反應，而為了提升污泥與污水的混合效率，反應器內部會通過攪拌桿對污泥和污水的混合物進行攪拌，但在實際作業過程中，污泥在引入至反應器內部時，會呈較為聚集的大塊狀，雖通過攪拌可以將聚集的污泥打散，但污泥自身密度大于污水，導致其會在重力作用下逐漸沉降，并通過自身的粘性與其他污泥顆粒接觸再次聚集，進而導致污水與污泥的接觸機會減少，使污水處理的效率降低。

技術實現思路

1、本實用新型提供了一種城市污水處理用的高效節能厭氧反應器，具有在通過富有微生物的污泥對污水進行反應處理時，可以避免污泥出現聚集結塊的情況，并保證污泥與污水的混合接觸效果的特點。

2、本實用新型提供如下技術方案：包括作業倉、驅動電機和電動推桿，所述驅動電機位于所述作業倉下方，所述電動推桿固定連接于所述作業倉頂端內壁，所述作業倉內側轉動連接有傳動座，所述傳動座內部滑動連接有伸長桿，所述作業倉內側固定連接有擠壓板，所述擠壓板內側滑動連接有連動板，所述擠壓板內部開設有出氣口，所述作業倉內側滑動連接有抬升板，所述擠壓板和所述抬升板內部均開設有擠出孔，所述抬升板頂端轉動有從動桿，所述從動桿與所述伸長桿固定連接，所述從動桿外側固定連接有若干個攪拌桿，所述從動桿頂端固定連接有接觸塊，所述作業倉內側滑動連接有帶動板，所述帶動板底端固定連接有壓出桿。

3、其中，所述作業倉外側開設有兩個注入口，所述作業倉頂端固定連接有排氣管。

4、其中，所述作業倉底端固定連接有支撐底座，所述支撐底座內側固定連接有承托架，所述驅動電機安裝于所述承托架頂端。

5、其中，所述作業倉內側開設有引導槽，所述擠壓板和所述作業倉頂端內壁之間固定連接有導流環。

6、其中，所述抬升板頂端固定連接有限位座，所述從動桿外側固定連接有輔助桿，所述輔助桿滑動于所述限位座內部。

7、本實用新型的有益效果是：通過擠壓板和抬升板等部件的配合，使得在通過富有微生物的污泥對污水進行反應處理時，可以防止污泥出現聚集結塊難以與污水接觸的情況，從而保證污泥與污水之間的混合效率，達到提升污水處理效果以及對污泥內微生物利用率的目的。

8、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

1.一種城市污水處理用的高效節能厭氧反應器，包括作業倉(1)、驅動電機(11)和電動推桿(12)，其特征在于：所述驅動電機(11)位于所述作業倉(1)下方，所述電動推桿(12)固定連接于所述作業倉(1)頂端內壁，所述作業倉(1)內側轉動連接有傳動座(13)，所述傳動座(13)內部滑動連接有伸長桿(14)，所述作業倉(1)內側固定連接有擠壓板(2)，所述擠壓板(2)內側滑動連接有連動板(21)，所述擠壓板(2)內部開設有出氣口(22)，所述作業倉(1)內側滑動連接有抬升板(3)，所述擠壓板(2)和所述抬升板(3)內部均開設有擠出孔(31)，所述抬升板(3)頂端轉動有從動桿(32)，所述從動桿(32)與所述伸長桿(14)固定連接，所述從動桿(32)外側固定連接有若干個攪拌桿(321)，所述從動桿(32)頂端固定連接有接觸塊(322)，所述作業倉(1)內側滑動連接有帶動板(4)，所述帶動板(4)底端固定連接有壓出桿(41)。

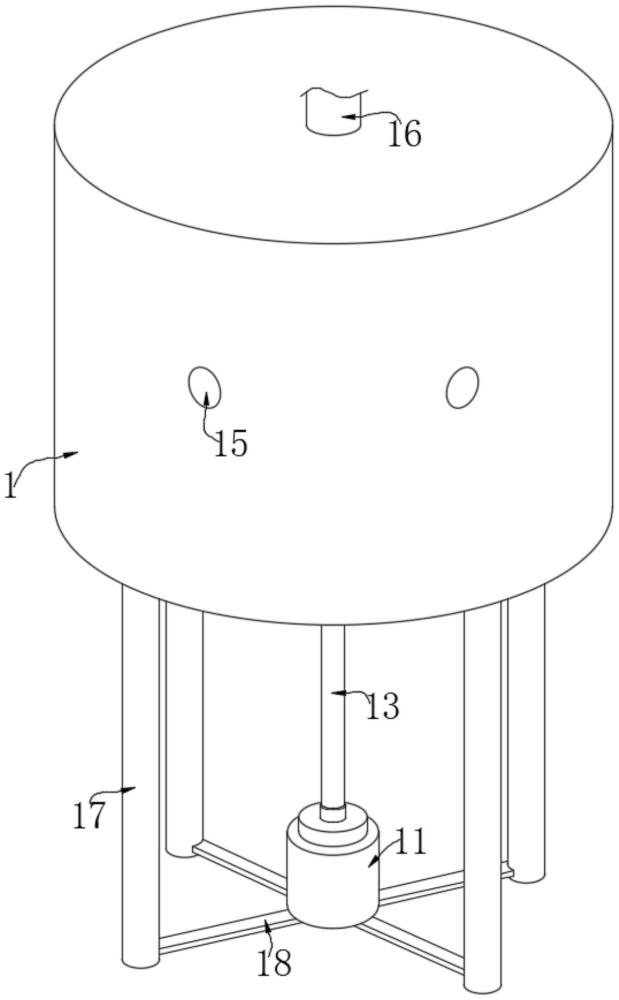

2.根據權利要求1所述的一種城市污水處理用的高效節能厭氧反應器，其特征在于：所述作業倉(1)外側開設有兩個注入口(15)，所述作業倉(1)頂端固定連接有排氣管(16)。

3.根據權利要求1所述的一種城市污水處理用的高效節能厭氧反應器，其特征在于：所述作業倉(1)底端固定連接有支撐底座(17)，所述支撐底座(17)內側固定連接有承托架(18)，所述驅動電機(11)安裝于所述承托架(18)頂端。

4.根據權利要求1所述的一種城市污水處理用的高效節能厭氧反應器，其特征在于：所述作業倉(1)內側開設有引導槽(19)，所述擠壓板(2)和所述作業倉(1)頂端內壁之間固定連接有導流環(23)。

5.根據權利要求1所述的一種城市污水處理用的高效節能厭氧反應器，其特征在于：所述抬升板(3)頂端固定連接有限位座(33)，所述從動桿(32)外側固定連接有輔助桿(34)，所述輔助桿(34)滑動于所述限位座(33)內部。

技術總結
本技術屬于污水處理技術領域，尤其為一種城市污水處理用的高效節能厭氧反應器，包括作業倉、驅動電機和電動推桿，所述驅動電機位于所述作業倉下方，所述電動推桿固定連接于所述作業倉頂端內壁，所述作業倉內側轉動連接有傳動座，所述傳動座內部滑動連接有伸長桿，所述作業倉內側固定連接有擠壓板，所述擠壓板內側滑動連接有連動板，所述擠壓板內部開設有出氣口，所述作業倉內側滑動連接有抬升板；通過擠壓板和抬升板等部件的配合，使得在通過富有微生物的污泥對污水進行反應處理時，可以防止污泥出現聚集結塊難以與污水接觸的情況，從而保證污泥與污水之間的混合效率，達到提升污水處理效果以及對污泥內微生物利用率的目的。

技術研發人員：楊明,單佳平,仇真真
受保護的技術使用者：浙江興新環境有限公司
技術研發日：20240704
技術公布日：2025/4/28
