本技術涉及環保，更具體地，涉及一種充放電一體化可移動式應急黑臭水體處理裝置。

背景技術：

1、水是城市的靈魂，人依水而生，城市得水而靈。隨著我國城市化進程、工業化發展、城市人口的增加，也凸顯出了問題。部分城市合流制地區排水系統和設施不夠完善，有些存在雨污管道錯接、混接的情況，致使污水排入河流，使得城市受到污染。甚至于仍有些城市有大量的生活污水以及工業企業生產污水未經處理直接排入河流，導致原本是城市靈魂的河流被污染，水質發黑發臭。

2、城市水環境的質量是人居環境的重要內容，對于截污管道施工期的污水排放目前實踐主要有兩種方案：其一采用吸污車吸取污水轉運至污水處理廠處理，轉運費用高、有時轉運不及時導致二次污染；其二采用常規的一體化污水設備，機動性差、需提供電源，對截污管道工程的流動性作業的適應性差。對于無流動性的坑洼地蓄積的黑臭水體主要是采用吸污車吸取污水轉運至污水處理廠處理，轉運費用高。

3、因此，針對上述問題亟需一種能夠及時有效的凈化處理截污管道施工期的污水排放以及無流動性的坑洼地蓄積的黑臭水體的處理裝置。

技術實現思路

1、本實用新型的目的在于提供一種充放電一體化可移動式應急黑臭水體處理裝置。本實用新型提供的充放電一體化可移動式應急黑臭水體處理裝置，能夠及時有效凈化處理截污管道施工期的污水排放以及無流動性的坑洼地蓄積的黑臭水體，凈化處理后的黑臭水體可以就近排入雨水管網、回用用于施工用水或滿足《城市污水再生利用城市雜用水水質》(gb-t18920-2020)的用于城市雜用水。

2、為實現上述目的，本實用新型的技術方案如下：

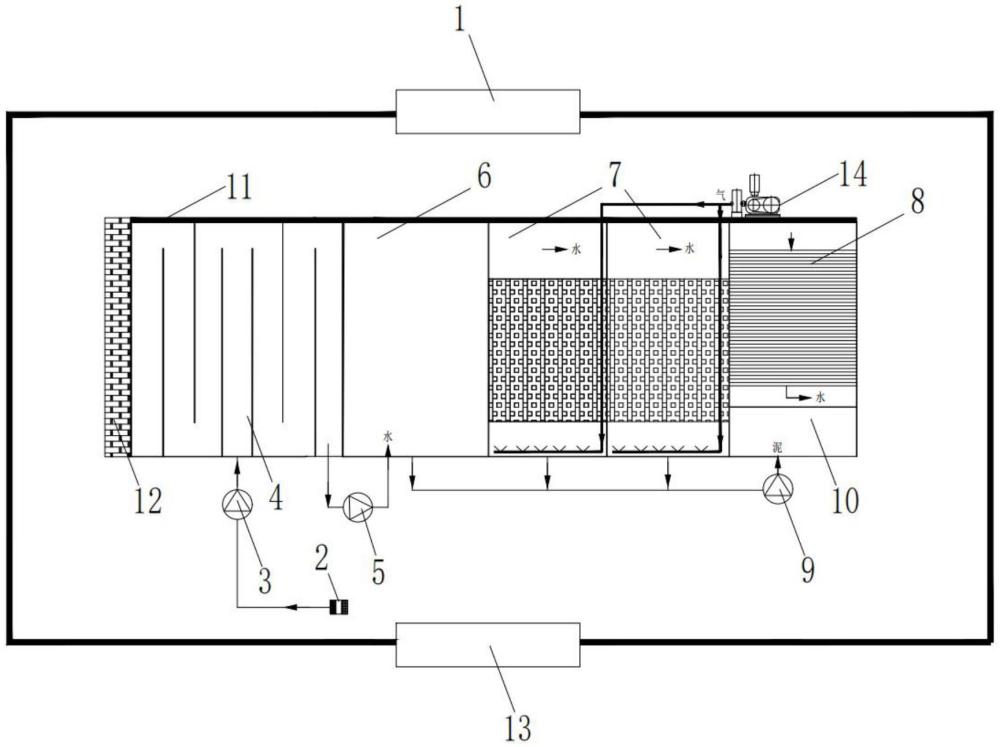

3、一種充放電一體化可移動式應急黑臭水體處理裝置，其充放電一體化可移動式應急黑臭水體處理裝置包括：殼體、充蓄電一體化機構、移動機構和沿水流方向依次設置的前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池、殺菌消毒機構；

4、外界水流通過所述前置過濾機構進入所述充放電一體化可移動式應急黑臭水體處理裝置中，所述前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池和殺菌消毒機構逐一連通，所述前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池和殺菌消毒機構均設置于所述殼體內，所述充蓄電一體化機構設置于所述殼體外側且與所述前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池和殺菌消毒機構電連接，所述移動機構設置于所述殼體的底部。

5、優選地，所述前置過濾機構包括沿水流方向依次設置的第一濾網和第二濾網，所述第一濾網和第二濾網均與所述前置過濾機構可拆卸連接，所述第一濾網的孔徑大于所述第二濾網的孔徑。

6、優選地，所述緩沖調節池包括無動力調混模塊和成對的隔板；

7、所述無動力調混模塊設置于成對的所述隔板之間，所述前置過濾機構連通所述無動力調混模塊的底部，成對的所述隔板靠近所述前置過濾機構的一端與所述殼體密封連接，成對的所述隔板遠離所述前置過濾機構的一端設置有連通口，靠近所述連通口的一端設置有抽吸泵，所述緩沖調節池中的水流通過所述抽吸泵進入所述升流式厭氧污泥機構。

8、優選地，所述無動力調混模塊的進水口和所述抽吸泵的進水口均設置有止回閥。

9、優選地，所述接觸氧化池包括接觸氧化模塊，多個接觸氧化模塊串聯一體，多個接觸氧化模塊分別設置不同的生物膜以增強水質處理能力。

10、優選地，所述接觸氧化模塊包括填料和曝氣盤，所述填料固定設置于所述接觸氧化模塊內，所述生物膜設置于所述填料上，所述曝氣盤對應設置于所述填料的下方。

11、優選地，所述接觸氧化池還包括空壓機，所述空壓機設置于所述接觸氧化池外且與所述接觸氧化池相連通。

12、優選地，所述殺菌消毒機構包括紫外燈和排放盤管，所述排放盤管的一端與所述接觸氧化池的出水口連通，所述紫外燈設置于所述排放盤管且所述紫外燈能夠?qū)λ雠欧疟P管內流經的水流殺菌消毒。

13、優選地，所述充放電一體化可移動式應急黑臭水體處理裝置還包括污泥收集機構，所述污泥收集機構包括污泥收集模塊和排泥泵，所述升流式厭氧污泥機構、接觸氧化池均與所述排泥泵的入口連通，所述排泥泵的出口連通所述污泥收集模塊。

14、優選地，所述移動機構包括多個設置于所述殼體底部的萬向輪。

15、本實用新型的有益效果為：

16、該充放電一體化可移動式應急黑臭水體處理裝置，通過沿水流的流動方向逐一設置的前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池、殺菌消毒機構逐一對流經該裝置的水體進行過濾去污凈化，使得經該裝置排出的水體可以就近排入雨水管網或者回用用于施工用水，避免了傳統的污水處理中污水轉運不便的問題。而該裝置中移動機構的設置，則使得該裝置能夠隨著施工過程黑臭水體位置的變化，及時的處理不同位置的黑臭水體，避免了傳統的污水處理裝置機動性差，流動作業困難的問題，進一步提高了該裝置的適用性和經濟性。

17、并且該裝置通過(1)充蓄電一體化機構的設置，將太陽能充電板、蓄電機構作為可移動式應急污水處理裝置的電源能夠有效保障裝置供電穩定。

18、(2)通過前置過濾裝置的設置，黑臭水體去除自帶的顆粒物質、固體雜物及小顆粒，經由吸污泵抽吸入無動力調混模塊對黑臭水體進行均質均量及緩沖調節，無動力調混模塊相較于傳統的通過水泵強制循環、機械攪拌、空氣攪拌的調節池存在節約能源、體積更小、耗材更低等優點；

19、(3)該裝置中的升流式厭氧污泥機構，機構底部有一個高濃度、高活性的污泥床，黑臭水體中的大部分有機污染物在此間經過厭氧發酵被降解。反應器上部設有三相分離器，用以分離經污泥床厭氧發酵降解后產生的消化氣、消化液和污泥顆粒。該升流式厭氧污泥機構負荷高、占地小，升流式厭氧污泥機構內生物量多，處理效率高，運行成本低，穩定性強；

20、(4)該裝置中的接觸氧化池模塊，內部固定有浸沒在水中高孔隙率、大比表面積的填料，曝氣供氧的作用下，填料表面為微生物附著生長提供好氧生物膜。消化液與生物膜廣泛接觸，在生物膜上微生物的新陳代謝的作用下，消化液中有機污染物得到進一步去除，水質得到進一步凈化。該接觸氧化池模塊中活性污泥附在填料表面，不隨水流動、剩余污泥量少，容易管理，消除污泥上浮和膨脹，且模塊體積小、凈化效果好、出水水質好而穩定，耗電小。

技術特征：

1.一種充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述充放電一體化可移動式應急黑臭水體處理裝置包括：殼體、充蓄電一體化機構、移動機構和沿水流方向依次設置的前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池、殺菌消毒機構；

2.根據權利要求1所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述前置過濾機構包括沿水流方向依次設置的第一濾網和第二濾網，所述第一濾網和第二濾網均與所述前置過濾機構可拆卸連接，所述第一濾網的孔徑大于所述第二濾網的孔徑。

3.根據權利要求1所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述緩沖調節池包括無動力調混模塊和成對的隔板；

4.根據權利要求3所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述無動力調混模塊的進水口和所述抽吸泵的進水口均設置有止回閥。

5.根據權利要求1所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述接觸氧化池包括接觸氧化模塊，多個接觸氧化模塊串聯一體，多個接觸氧化模塊分別設置不同的生物膜以增強水質處理能力。

6.根據權利要求5所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述接觸氧化模塊包括填料和曝氣盤，所述填料固定設置于所述接觸氧化模塊內，所述生物膜設置于所述填料上，所述曝氣盤對應設置于所述填料的下方。

7.根據權利要求5所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述接觸氧化池還包括空壓機，所述空壓機設置于所述接觸氧化池外且與所述接觸氧化池相連通。

8.根據權利要求1所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述殺菌消毒機構包括紫外燈和排放盤管，所述排放盤管的一端與所述接觸氧化池的出水口連通，所述紫外燈設置于所述排放盤管且所述紫外燈能夠?qū)λ雠欧疟P管內流經的水流殺菌消毒。

9.根據權利要求1-8任一項所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述充放電一體化可移動式應急黑臭水體處理裝置還包括污泥收集機構，所述污泥收集機構包括污泥收集模塊和排泥泵，所述升流式厭氧污泥機構、接觸氧化池均與所述排泥泵的入口連通，所述排泥泵的出口連通所述污泥收集模塊。

10.根據權利要求1-8任一項所述的充放電一體化可移動式應急黑臭水體處理裝置，其特征在于，所述移動機構包括多個設置于所述殼體底部的萬向輪。

技術總結
本技術公開的一種充放電一體化可移動式應急黑臭水體處理裝置，該裝置包括殼體、充蓄電一體化機構、移動機構和沿水流方向依次設置的前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池、殺菌消毒機構；外界水流通過前置過濾機構進入該裝置中，前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池和殺菌消毒機構逐一連通，充蓄電一體化機構與前置過濾機構、緩沖調節池、升流式厭氧污泥機構、接觸氧化池和殺菌消毒機構電連接，移動機構設置于殼體的底部。進入該裝置的水體逐一流經上述機構過濾凈化，且該裝置中移動機構的設置，避免了傳統的污水處理中污水轉運不便、傳統的污水處理裝置機動性差、流動作業困難的問題。

技術研發人員：袁強,彭云涌,褚同偉,吳俊,李瑩瑩,藍世明,周歆
受保護的技術使用者：中國建筑第五工程局有限公司
技術研發日：20240710
技術公布日：2025/4/28
