本技術屬于土壤污染治理，具體涉及一種土壤污染治理裝置。

背景技術：

1、土壤污染防治治理是防止土壤遭受污染和對已污染土壤進行改良、治理的活動，土壤污染的防治主要包括一，采取對策防治土壤污染，二是對已經污染的土壤進行改良和治理；治理污染土壤主要采用物理、化學或生物方法進行修復；

2、污染土壤地面有污染物，并在污染地面上形成不平的坡度，噴灑消除有毒有害污染物的霧化修復液，霧化修復液擴散范圍大，而由于地面上有坡度，會有擴散的霧化修復液覆蓋不到的區域，另外有的污染土壤地面板結出現縫隙，噴灑的霧化修復液不能落入板結縫隙內，噴灑時不能改變噴灑的高度位置，不利于修復液接觸板結縫隙深處的污染土壤；在噴灑污染土壤修復液治理污染土壤時，存在沒有改變噴灑污染土壤治理用的霧化修復液高度位置的設計，不能避免有擴散的霧化修復液覆蓋不到的區域的問題，為此本申請提出一種土壤污染治理裝置。

技術實現思路

1、本實用新型的目的在于提供一種土壤污染治理裝置，以解決上述背景技術中提出的噴灑污染土壤修復液治理污染土壤時，沒有改變噴灑污染土壤治理用的霧化修復液高度位置的設計的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種土壤污染治理裝置，包括

3、移動車架，包括分別安裝在移動車架兩側表面上的電源箱和支板、安裝在移動車架靠近中心位置的支桿；

4、土壤污染修復液噴灑機構，包括安裝在移動車架中間位置的土壤修復液蓄積箱、與土壤修復液蓄積箱接通的輸液泵、與輸液泵通過軟管接通的三通管件、與三通管件接通的噴水組件，所述噴水組件包括第一噴水管、與三通管件接通的第一連接管、與第一噴水管和第一連接管連通的第一電磁閥，所述第一噴水管遠離第一電磁閥的端部上設有第一旋轉噴頭；

5、噴灑高度調節機構，包括安裝在支板上的驅動馬達、與驅動馬達輸出軸連接的轉動盤、底端與轉動盤連接的電推桿、安裝在電推桿頂端外側的遮擋筒、與遮擋筒連接的第二噴水管、接通三通管件和第二噴水管的輸水組件，所述第二噴水管兩端上分別設有固定噴頭和第二旋轉噴頭，所述輸水組件包括與第二噴水管接通的固定管道、與三通管件接通的連接軟管、與固定管道和連接軟管接通的第二電磁閥。

6、優選的，所述第一噴水管遠離第一電磁閥的一端為傾斜形狀，所述第一旋轉噴頭垂直第一噴水管傾斜一端的表面。

7、優選的，所述支板為“u”型結構，所述轉動盤與支板對立的表面吻合，中空結構的所述遮擋筒頂端設有與第二噴水管外表面吻合的彎板。

8、優選的，所述遮擋筒的底端開口，所述遮擋筒開口底端的內表面上設有密封圈，所述密封圈內徑與電推桿外徑相同。

9、優選的，所述第二噴水管兩端處于傾斜狀態，所述固定噴頭與第二旋轉噴頭關于第二噴水管中心對稱。

10、優選的，所述支桿上設有限位框，所述連接軟管穿過限位框。

11、優選的，所述驅動馬達控制轉動盤正轉90度角和反轉90度角，所述第一旋轉噴頭和第二旋轉噴頭相同。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型中，有改變噴灑污染土壤治理用的霧化修復液高度位置的設計，電推桿降低第二噴水管、固定噴頭和第二旋轉噴頭的高度位置，對板結土壤縫隙位置進行噴灑，使噴灑的霧化修復液落入板結縫隙內，利于修復液接觸板結縫隙深處的污染土壤。

技術特征：

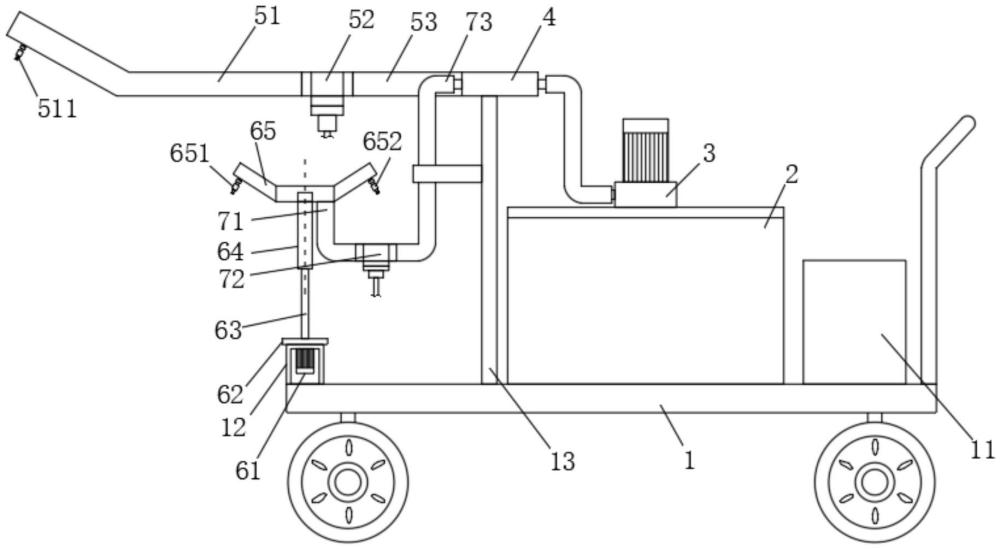

1.一種土壤污染治理裝置，其特征在于：包括

2.根據權利要求1所述的一種土壤污染治理裝置，其特征在于：所述第一噴水管(51)遠離第一電磁閥(52)的一端為傾斜形狀，所述第一旋轉噴頭(511)垂直第一噴水管(51)傾斜一端的表面。

3.根據權利要求1所述的一種土壤污染治理裝置，其特征在于：所述支板(12)為“u”型結構，所述轉動盤(62)與支板(12)對立的表面吻合，中空結構的所述遮擋筒(64)頂端設有與第二噴水管(65)外表面吻合的彎板。

4.根據權利要求1所述的一種土壤污染治理裝置，其特征在于：所述遮擋筒(64)的底端開口，所述遮擋筒(64)開口底端的內表面上設有密封圈，所述密封圈內徑與電推桿(63)外徑相同。

5.根據權利要求1所述的一種土壤污染治理裝置，其特征在于：所述第二噴水管(65)兩端處于傾斜狀態，所述固定噴頭(651)與第二旋轉噴頭(652)關于第二噴水管(65)中心對稱。

6.根據權利要求1所述的一種土壤污染治理裝置，其特征在于：所述支桿(13)上設有限位框(131)，所述連接軟管(73)穿過限位框(131)。

7.根據權利要求1所述的一種土壤污染治理裝置，其特征在于：所述驅動馬達(61)控制轉動盤(62)正轉90度角和反轉90度角，所述第一旋轉噴頭(511)和第二旋轉噴頭(652)相同。

技術總結
本技術公開了一種土壤污染治理裝置，包括移動車架，包括分別安裝在移動車架兩側表面上的電源箱和支板、安裝在移動車架靠近中心位置的支桿；土壤污染修復液噴灑機構，包括安裝在移動車架中間位置的土壤修復液蓄積箱、與土壤修復液蓄積箱接通的輸液泵、與輸液泵通過軟管接通的三通管件、與三通管件接通的噴水組件，所述噴水組件包括第一噴水管、與三通管件接通的第一連接管、與第一噴水管和第一連接管連通的第一電磁閥；有改變噴灑土壤治理用修復液噴灑高度位置的設計，電推桿降低第二噴水管、固定噴頭和第二旋轉噴頭的高度位置，對板結土壤縫隙位置進行噴灑，使噴灑的修復液落入板結縫隙內，利于改良板結縫隙深處的污染土壤。

技術研發人員：陳偉
受保護的技術使用者：招遠市環境衛生管理中心
技術研發日：20240710
技術公布日：2025/4/28
