本技術涉及鋼結構，具體涉及一種緊急排氣塔。

背景技術：

1、排氣塔是廣泛適用于石油、化工、冶金、輕工等企業用以排放生產尾氣的高聳結構，其高度主要取決于尾氣的性質、排放量及大氣的擴散條件，并根據國家大氣衛生標準計算確定，從而適當增減排氣塔高度，降低地面污染物濃度的顯著效果。

2、然而目前，現有的排氣塔多是由鋼筋混凝土作為基礎，采用塔架式、套筒式或內襯式結構，形式較為單一，不能很好的適應現有的情況。例如塔架式排氣塔由于高度過高，塔架的穩定性較差，易出現高處塔架掉落的危險情況；且塔架排放口設計不合理，內部結構布局不佳，影響廢氣處理效率或增加能耗。

技術實現思路

1、本實用新型的目的在于解決上述不足，提供了一種緊急排氣塔。期望改善緊急情況下需要將廢氣排向較高高空，而排氣塔高度固定，不便于增加高度，且排氣塔高度的增加會導致晃動等不穩定的情況出現。

2、為解決上述的技術問題，本實用新型采用以下技術方案：

3、一種緊急排氣塔，包括支架，所述支架為分段式結構，所述支架包括底框、第一主桿和第二主桿，所述底框設置在混凝土基座上，所述第一主桿底端與底框焊接，所述第一主桿上端設有加強板，所述加強板用于連接第一主桿和第二主桿；所述加強板包括第一加強部和第二加強部，所述第一加強部通過螺栓與第二加強部連接，所述第二加強部與第一主桿上端焊接，所述第一加強部與第二主桿通過螺絲連接，所述加強板設置在所述第一主桿和第二主桿外側。

4、進一步地，所述支架上設有橫桿和斜桿，所述橫桿與所述底框平行，所述橫桿用于連接第一主桿，所述斜桿與上下平行的兩根橫桿的左端和右端連接，所述斜桿用于與所述橫桿和第一主桿形成三角形。

5、進一步地，所述支架呈錐形且截面積由支架底部向支架頂部逐漸減小。

6、進一步地，所述加強板為順時針或逆時針旋轉90度的梯形結構，所述第一加強部下端設有螺栓，所述第二加強部上端設有與所述螺栓適配的螺孔，所述第一加強部通過螺栓與第二加強部連接。

7、進一步地，所述加強板上設有倒角，所述倒角用于貼合所述第一主桿和第二主桿。

8、進一步地，所述支架內部為中空結構，所述支架內部設有管道，所述管道用于排放氣體；所述管道底部與所述混凝土基座連接，所述管道頂部設有排氣口，所述排氣口用于排放排氣塔中氣體；所述管道側壁設有進氣口，所述進氣口用于外接管道向排氣塔中輸入氣體。

9、進一步地，所述管道底部設有排污管道，所述排污管道用于排放排氣塔中的污染物，所述排污管道沿混凝土基座鋪設。

10、進一步地，所述管道側壁上設有固定部，所述固定部套設在所述管道上，所述固定部與所述橫桿連接用于固定所述管道。

11、進一步地，所述固定部側壁設有連接桿，所述連接桿與所述橫桿連接。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型通過在主桿上設置加強板用于穩固主桿之間的連接，加強板一端與主桿焊接，另一端與另一主桿活動連接，從而穩固支撐排氣塔連接的各個部分，并且降低排氣塔支架的晃動概率。

14、本實用新型通過設置加強板來連接更多主桿用于增加支架整體的高度，使得排氣塔的高度能夠根據實際的使用情況進行調整，增加了排氣塔裝置的適用性。

技術特征：

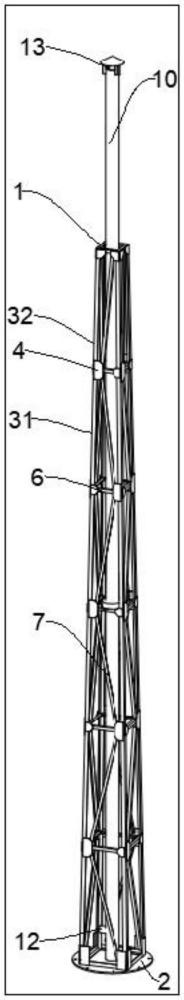

1.一種緊急排氣塔，包括支架(1)，其特征在于：所述支架(1)為分段式結構，所述支架(1)包括底框(2)、第一主桿(31)和第二主桿(32)，所述底框(2)設置在混凝土基座上，所述第一主桿(31)底端與底框(2)焊接，所述第一主桿(31)上端設有加強板(4)，所述加強板(4)用于連接第一主桿(31)和第二主桿(32)；

2.根據權利要求1所述的一種緊急排氣塔，其特征在于：所述支架(1)上設有橫桿(6)和斜桿(7)，所述橫桿(6)與所述底框(2)平行，所述橫桿(6)用于連接第一主桿(31)，所述斜桿(7)與上下平行的兩根橫桿(6)的左端和右端連接，所述斜桿(7)用于與所述橫桿(6)和第一主桿(31)形成三角形。

3.根據權利要求1所述的一種緊急排氣塔，其特征在于：所述支架(1)呈錐形且截面積由支架(1)底部向支架(1)頂部逐漸減小。

4.根據權利要求1所述的一種緊急排氣塔，其特征在于：所述加強板(4)為順時針或逆時針旋轉90度的梯形結構，所述第一加強部(41)下端設有螺栓(8)，所述第二加強部(42)上端設有與所述螺栓(8)適配的螺孔(9)，所述第一加強部(41)通過螺栓與第二加強部(42)連接。

5.根據權利要求4所述的一種緊急排氣塔，其特征在于：所述加強板(4)上設有倒角(43)，所述倒角(43)用于貼合所述第一主桿(31)和第二主桿(32)。

6.根據權利要求2所述的一種緊急排氣塔，其特征在于：所述支架(1)內部為中空結構，所述支架(1)內部設有管道(10)，所述管道(10)用于排放氣體；

7.根據權利要求6所述的一種緊急排氣塔，其特征在于：所述管道(10)底部設有排污管道(11)，所述排污管道(11)用于排放排氣塔中的污染物，所述排污管道(11)沿混凝土基座鋪設。

8.根據權利要求6所述的一種緊急排氣塔，其特征在于：所述管道(10)側壁上設有固定部(14)，所述固定部(14)套設在所述管道(10)上，所述固定部(14)與所述橫桿(6)連接用于固定所述管道(10)。

9.根據權利要求8所述的一種緊急排氣塔，其特征在于：所述固定部(14)側壁設有連接桿(15)，所述連接桿(15)與所述橫桿(6)連接。

技術總結
本技術公開了一種緊急排氣塔，包括支架，支架為分段式結構，支架包括底框、第一主桿和第二主桿，底框設置在混凝土基座上，第一主桿底端與底框焊接，第一主桿上端設有加強板，加強板用于連接第一主桿和第二主桿；加強板包括第一加強部和第二加強部，第一加強部通過螺栓與第二加強部連接，第二加強部與第一主桿上端焊接，第一加強部與第二主桿通過螺絲連接，加強板設置在第一主桿和第二主桿外側。通過在主桿上設置加強板用于穩固主桿之間的連接，加強板一端與主桿焊接，另一端與另一主桿活動連接，從而穩固支撐排氣塔連接的各個部分，并且降低排氣塔支架的晃動概率。

技術研發人員：薛書杰
受保護的技術使用者：銳英工業裝備（江蘇）有限公司
技術研發日：20240710
技術公布日：2025/4/28
