本發明涉及污泥脫水，具體為一種用于污泥處理的污泥脫水裝置及方法。

背景技術：

1、污泥是一種含水率極高的固液混合物，包括有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體；廠礦企業內的污水處理系統中會產生一定量的污泥，由于污泥的量不多，每月幾噸或者十幾噸，投入大型的污泥處理設備成本較高，而且經常地停放這些污泥處理設備，設備的損耗(關鍵部位被腐蝕)也較高。

2、目前設計研發的污泥處理設備多投入大批量污泥處理過程中，其整體造價和使用維護成本均較高，中小型企業無法承擔這些污泥處理設備的費用，污水處理產生的污泥只能夠通過轉運的方式集中處理，含水量高的污泥常伴隨一些惡臭的氣味，運輸過程中也會造成沿途空氣的污染，為此本發明提供一種用于污泥處理的污泥脫水裝置及方法，滿足市場需求。

技術實現思路

1、針對現有技術的不足，本發明提供了一種用于污泥處理的污泥脫水裝置及方法，解決了目前設計研發的污泥處理設備以及使用和維護這些設備的成本較高，而且設備的損耗費(關鍵部位被腐蝕)也較高的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：

3、一種用于污泥處理的污泥脫水裝置，包括：

4、處理箱；

5、脫水筒體，所述脫水筒體包括位于上方的硬質段和位于下方的柔性段，脫水筒體的柔性段和/或硬質段的側面設置有溢水孔；

6、旋轉驅動組件，所述旋轉驅動組件安裝在處理箱的底部，旋轉驅動組件用于旋轉脫水筒體的底端；

7、升降盤組件，所述升降盤組件安裝在處理箱的頂部，且所述升降盤組件的盤體與脫水筒體的硬質段對應。

8、優選的，所述脫水筒體包括：

9、上筒件，所述上筒件的頂端與處理箱的頂板固定安裝，且處理箱的頂板上開設有與上筒件頂端口對應的第一圓孔；

10、濾水筒袋，所述濾水筒袋的頂端通過第一箍件與上筒件的底部固定連接，濾水筒袋為多孔布料材質；

11、下筒件，所述下筒件的頂部通過第二箍件與濾水筒袋的底端固定連接；

12、其中，上筒件為硬質段，濾水筒袋為柔性段。

13、優選的，所述上筒件包括：筒型體，所述筒型體的頂端固定連接有第一法蘭部，所述第一法蘭部的底端且位于筒型體的外側固定連接有若干個環形陣列分布的第二螺紋柱，所述筒型體的外側且靠近底端位置固定連接有防滑體，所述防滑體的外側開設有若干個環形陣列分布的引導口；

14、所述濾水筒袋從上至下依次包括：上連接部、透水段、下連接部，所述上連接部的外側固定連接有若干個環形陣列分布的條形限制件，所述條形限制件的底端延伸到透水段的外側。

15、優選的，所述下筒件的底端固定設置有第二法蘭，所述第二法蘭的端部開設有引導孔；

16、所述旋轉驅動組件包括：

17、轉動體，所述處理箱的底板上開設有第二圓孔，轉動體轉動安裝在第二圓孔的內側，所述轉動體的頂端固定連接有若干個環形陣列分布的第一螺紋柱，所述第一螺紋柱與引導孔對應，第一螺紋柱上且位于第二法蘭的上方套設有彈簧，第一螺紋柱上且位于彈簧的上方螺紋連接有壓緊螺母；

18、第二電機，所述第二電機的頂部輸出端固定連接有第一齒輪，所述轉動體的外側固定安裝有傳動齒圈，所述第一齒輪與傳動齒圈嚙合傳動；

19、殼體件，所述殼體件與處理箱的底板固定連接，且第一齒輪、傳動齒圈均設置在殼體件的內側。

20、優選的，所述升降盤組件包括：

21、架體，所述架體與處理箱的頂板固定安裝，且架體的橫部位于脫水筒體的正上方；

22、第一電機，所述第一電機固定安裝在架體的頂部，且第一電機的底部輸出端通過聯軸器固定安裝有螺紋軸桿，所述螺紋軸桿的底端伸至柔性段的內側，且螺紋軸桿的底端固定安裝有攪實頭，所述攪實頭的側面固定設置有側枝；

23、所述盤體與螺紋軸桿螺紋配合；

24、所述架體上固定連接有伸縮件，所述伸縮件的底端與盤體的頂端固定連接。

25、優選的，所述處理箱的頂端設置有存放池，所述脫水筒體的頂端口與存放池連通。

26、本發明的另一目的是提供一種用于污泥處理的污泥脫水方法，使用上述的一種用于污泥處理的污泥脫水裝置，包括以下步驟：

27、s1、保持脫水筒體的頂端處于打開狀態，通過旋轉驅動組件驅動脫水筒體的底端至少轉動360°，使柔性段形成一個旋轉節；

28、s2、從脫水筒體的頂端口向脫水筒體內送入污泥；

29、s3、啟動升降盤組件，升降盤組件控制盤體進入脫水筒體的硬質段，并利用盤體預壓緊污泥；

30、s4、通過旋轉驅動組件驅動脫水筒體的底端繼續轉動，使柔性段上的旋轉節上移，脫水筒體對污泥進行擠壓，實現對污泥進行脫水。

31、本發明提供了一種用于污泥處理的污泥脫水裝置及方法。具備以下有益效果：

32、1、本發明，通過設計上方為硬質段、下方為柔性段的脫水筒體，并在脫水筒體的頂端設置升降盤組件，在脫水筒體的底端設置旋轉驅動組件，該結構簡單，集成在處理箱內即可實現對污泥進行脫水處理，而且依靠旋轉驅動組件驅動柔性段上的旋轉節上移，為一種省力的結構，可利用小功率的電機完成上述驅動；而且以脫水筒體為核心部件，脫水筒體的柔性段可使用多孔布料材質，其制造成本較低，使用破損后可進行更換；使用本發明的用于污泥處理的污泥脫水裝置可對企業內產生的污泥進行脫水處理，處理之后的污泥中含水量降低，整體呈塊狀，便于采用板車進行運輸。

33、2、本發明，本發明，通過具體設計脫水筒體的結構，脫水筒體底端設計下筒件，下筒件的底端固定設置有第二法蘭，第二法蘭的端部開設有引導孔，旋轉驅動組件依靠第一螺紋柱進行驅動下筒件轉動，此過程中，脫水筒體的底端可上下移動，并設計彈簧和壓緊螺母進行限制移動；脫水筒體的底端可上下移動，能夠彌補濾水筒袋轉動過程中軸向的縮短，保證脫水筒體結構穩定。

技術特征：

1.一種用于污泥處理的污泥脫水裝置，其特征在于，包括：

2.根據權利要求1所述的一種用于污泥處理的污泥脫水裝置，其特征在于，所述脫水筒體(8)包括：

3.根據權利要求2所述的一種用于污泥處理的污泥脫水裝置，其特征在于：

4.根據權利要求3所述的一種用于污泥處理的污泥脫水裝置，其特征在于：

5.根據權利要求4所述的一種用于污泥處理的污泥脫水裝置，其特征在于：

6.根據權利要求5所述的一種用于污泥處理的污泥脫水裝置，其特征在于：

7.根據權利要求6所述的一種用于污泥處理的污泥脫水裝置，其特征在于：

8.根據權利要求1所述的一種用于污泥處理的污泥脫水裝置，其特征在于，所述升降盤組件(6)包括：

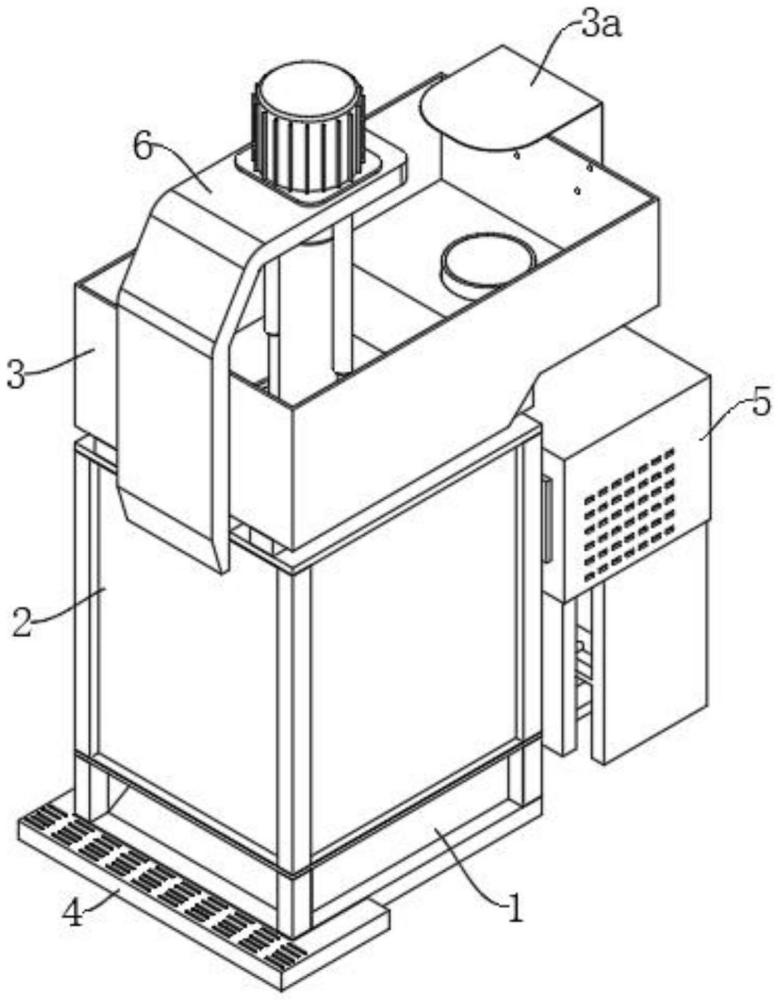

9.根據權利要求1所述的一種用于污泥處理的污泥脫水裝置，其特征在于：所述處理箱(2)的頂端設置有存放池(3)，所述脫水筒體(8)的頂端口與存放池(3)連通。

10.一種用于污泥處理的污泥脫水方法，其特征在于，使用權利要求1-9中任意一項所述的一種用于污泥處理的污泥脫水裝置，包括以下步驟：

技術總結
本發明提供一種用于污泥處理的污泥脫水裝置及方法，涉及污泥脫水技術領域，包括處理箱、脫水筒體、旋轉驅動組件以及升降盤組件；本發明，通過設計上方為硬質段、下方為柔性段的脫水筒體，并在脫水筒體的頂端設置升降盤組件，在脫水筒體的底端設置旋轉驅動組件，該結構簡單，集成在處理箱內即可實現對污泥進行脫水處理，而且依靠旋轉驅動組件驅動柔性段上的旋轉節上移，為一種省力的結構，可利用小功率的電機完成上述驅動；而且以脫水筒體為核心部件，脫水筒體的柔性段可使用多孔布料材質，其制造成本較低，使用破損后可進行更換。

技術研發人員：雷清毅,巴高峰,徐云峰,杜偉志,羅義民,蘇茂枝
受保護的技術使用者：東莞市圣茵生物有機肥有限公司
技術研發日：
技術公布日：2025/4/28
