本技術屬于液體菌種噴灑裝置，特別涉及一種用于污水處理的液體菌種噴灑裝置。

背景技術：

1、水處理菌種為達到將污水中污染物質降解的目的，遴選、培養、組合針對污水特別降解能力的微生物菌形成菌群，成為專門的污水處理菌種，是污水處理技術中最先進的幾種方式之一；菌種擔任修復河道有機物污染的使命，無毒、無公害、無二次污染、對人體無害的原則，能有效去除氨氮、bod、cod、ss、硝酸根、硫酸根、色度、臭味、毒性物質、化合污染物等；而在菌種使用前，需要通過設備將菌種噴灑投放至水處理池內進行培育，以方便后續的水處理凈化使用，現有水處理菌種噴灑裝置需要加裝攪拌機構，使菌種與水能夠有效的進行混合而避免菌種下沉，使水與菌種能夠有效的按照比例進行排放。

2、經檢索，現有技術中，中國專利公告號：cn217555904u，授權公告日：2022-10-11，公布了一種用于污水處理液體菌種噴灑裝置，包括底座，底座的頂部安裝有儲存箱，底座底部的兩側均安裝有一對第一固定塊，每對第一固定塊之間均安裝有第一轉動軸，兩個第一轉動軸的兩側均安裝有移動滾輪，儲存箱底部的一側安裝有第一攪拌轉軸，第一攪拌轉軸的表面環形等距離安裝有第一攪拌板，儲存箱內部的一側安裝有兩個第二攪拌轉軸，兩個第二攪拌轉軸的表面均等距離安裝有第二攪拌板。上述實施例通過噴灑裝置的移動進行傳動而進行攪拌操作，從而有效的提高了噴灑裝置的使用性能和實用性。

3、但該裝置仍存在以下缺陷：上述實施例具有局限性，若不能對設備進行調節會導致設備使用時工作效率降低，從而降低了設備的實用性。

技術實現思路

1、針對上述問題，本實用新型提供了一種用于污水處理的液體菌種噴灑裝置，包括底板，所述底板的正上方設置有混合箱，所述混合箱的底部中心處連通有運輸管，所述運輸管上固定套接有第二電動閥門，所述運輸管的另一端連通有連接箱，所述連接箱遠離運輸管的一側壁底部邊緣處等間距連通有若干組軟管，所述軟管的另一端連通有儲水桶，所述儲水桶的另一端安裝有高壓噴頭；

2、所述底板的頂部邊緣中心處安裝有電動推桿，所述電動推桿的輸出端上安裝有安裝塊，所述安裝塊的頂部中心處開設有空槽，所述空槽內設置有第二電機，所述第二電機的輸出端上傳動連接有連接板，所述連接板的頂部中心處安裝有步進電機，所述步進電機的輸出端上傳動連接有固定板，所述固定板的頂部等間距開設有若干組安裝槽，每組所述儲水桶均位于其中一組安裝槽內。

3、進一步的，所述連接箱的底部安裝在底板的頂部上，所述電動推桿位于底板的頂部遠離混合箱的一端，所述第二電機安裝在安裝塊的底部?jī)?nèi)壁中心處，所述連接板的底部滑動貼合在安裝塊的頂部上。

4、進一步的，所述底板的底部邊緣處對稱安裝有兩組支撐腿，每組所述支撐腿的底部均安裝有一組移動組件，所述混合箱的底部邊緣處對稱安裝有兩組支撐柱，每組所述支撐柱的底部均安裝在底板的頂部上。

5、進一步的，所述底板的靠近混合箱的一端安裝有矩形板，所述矩形板遠離混合箱的一側壁上安裝有握把組件，所述混合箱遠離矩形板的一側壁中心處垂直嵌入有透明觀察窗，所述混合箱的一側壁上安裝有控制面板。

6、進一步的，所述混合箱的上方對稱設置有兩組儲料箱，每組所述儲料箱的底部邊緣處均對稱安裝有兩組連接柱，每組所述連接柱的底部均安裝在混合箱的頂部上，每組所述儲料箱的頂部均安裝有一組箱蓋，每組所述箱蓋的頂部邊緣處均安裝有一組把手。

7、進一步的，每組所述儲料箱的底部中心處均連通有一組輸送管，每組所述輸送管上均固定套接有一組第一電動閥門，每組所述輸送管上均固定套接有一組電子流量計，每組所述電子流量計均位于每組第一電動閥門的正下方。

8、進一步的，所述混合箱的正上方設置有第一電機，所述第一電機的輸出端貫穿混合箱后傳動連接有攪拌桿，所述攪拌桿位于混合箱內，所述攪拌桿的設置有攪拌葉，所述第一電動閥門、電子流量計和第一電機均與控制面板電性連接。

9、進一步的，每組所述安裝槽的兩端均設置有一組安裝腔，每組所述安裝腔均開設在安裝塊相對應的兩側內壁上，每組所述安裝腔內均設置有一組電動伸縮桿。

10、進一步的，每組所述電動伸縮桿的輸出端上均安裝有一組弧形夾板，每組所述弧形夾板均位于安裝腔內，所述第二電動閥門、高壓噴頭、電動推桿、第二電機、步進電機和電動伸縮桿均與控制面板電性連接。

11、本實用新型的有益效果是：

12、1、電動推桿帶動安裝塊升降的同時帶動步進電機和固定板升降，固定板帶動高壓噴頭升降，調整噴灑高度，第二電機帶動連接板轉動的同時帶動步進電機和固定板移動，固定板帶動高壓噴頭移動，調整噴灑方向，步進電機帶動固定板移動的同時帶動高壓噴頭移動調整噴灑角度，起到了調節效果，降低了局限性的同時提高了工作效率，提高了實用性。

13、2、電動伸縮桿帶動弧形夾板移動遠離儲水桶，移動儲水桶取出后，工作人員可任意單獨操控其中一組高壓噴頭，將儲水桶放置于安裝槽內，電動伸縮桿帶動弧形夾板移動貼合在儲水桶的外壁上，固定完成，起到了快速安拆效果的同時提高了使用效果，提高了穩固效果。

14、本實用新型的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本實用新型而了解。本實用新型的目的和其他優點可通過在說明書、權利要求書以及附圖中所指出的結構來實現和獲得。

技術特征：

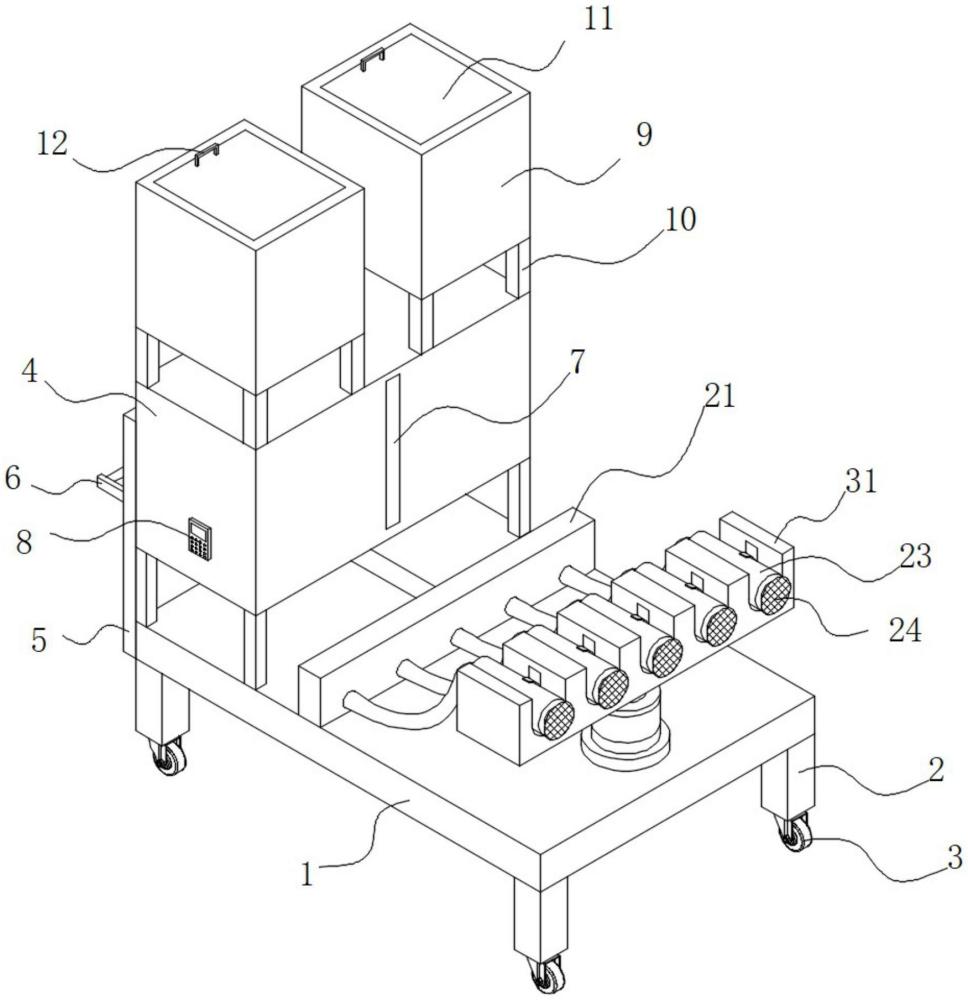

1.一種用于污水處理的液體菌種噴灑裝置，包括底板(1)，其特征在于：所述底板(1)的正上方設置有混合箱(4)，所述混合箱(4)的底部中心處連通有運輸管(19)，所述運輸管(19)上固定套接有第二電動閥門(20)，所述運輸管(19)的另一端連通有連接箱(21)，所述連接箱(21)遠離運輸管(19)的一側壁底部邊緣處等間距連通有若干組軟管(22)，所述軟管(22)的另一端連通有儲水桶(23)，所述儲水桶(23)的另一端安裝有高壓噴頭(24)；

2.根據權利要求1所述的用于污水處理的液體菌種噴灑裝置，其特征在于：所述連接箱(21)的底部安裝在底板(1)的頂部上，所述電動推桿(25)位于底板(1)的頂部遠離混合箱(4)的一端，所述第二電機(28)安裝在安裝塊(26)的底部?jī)?nèi)壁中心處，所述連接板(29)的底部滑動貼合在安裝塊(26)的頂部上。

3.根據權利要求1所述的用于污水處理的液體菌種噴灑裝置，其特征在于：所述底板(1)的底部邊緣處對稱安裝有兩組支撐腿(2)，每組所述支撐腿(2)的底部均安裝有一組移動組件(3)，所述混合箱(4)的底部邊緣處對稱安裝有兩組支撐柱(36)，每組所述支撐柱(36)的底部均安裝在底板(1)的頂部上。

4.根據權利要求1所述的用于污水處理的液體菌種噴灑裝置，其特征在于：所述底板(1)的靠近混合箱(4)的一端安裝有矩形板(5)，所述矩形板(5)遠離混合箱(4)的一側壁上安裝有握把組件(6)，所述混合箱(4)遠離矩形板(5)的一側壁中心處垂直嵌入有透明觀察窗(7)，所述混合箱(4)的一側壁上安裝有控制面板(8)。

5.根據權利要求4所述的用于污水處理的液體菌種噴灑裝置，其特征在于：所述混合箱(4)的上方對稱設置有兩組儲料箱(9)，每組所述儲料箱(9)的底部邊緣處均對稱安裝有兩組連接柱(10)，每組所述連接柱(10)的底部均安裝在混合箱(4)的頂部上，每組所述儲料箱(9)的頂部均安裝有一組箱蓋(11)，每組所述箱蓋(11)的頂部邊緣處均安裝有一組把手(12)。

6.根據權利要求5所述的用于污水處理的液體菌種噴灑裝置，其特征在于：每組所述儲料箱(9)的底部中心處均連通有一組輸送管(13)，每組所述輸送管(13)上均固定套接有一組第一電動閥門(14)，每組所述輸送管(13)上均固定套接有一組電子流量計(15)，每組所述電子流量計(15)均位于每組第一電動閥門(14)的正下方。

7.根據權利要求6所述的用于污水處理的液體菌種噴灑裝置，其特征在于：所述混合箱(4)的正上方設置有第一電機(16)，所述第一電機(16)的輸出端貫穿混合箱(4)后傳動連接有攪拌桿(17)，所述攪拌桿(17)位于混合箱(4)內，所述攪拌桿(17)的設置有攪拌葉(18)，所述第一電動閥門(14)、電子流量計(15)和第一電機(16)均與控制面板(8)電性連接。

8.根據權利要求1所述的用于污水處理的液體菌種噴灑裝置，其特征在于：每組所述安裝槽(32)的兩端均設置有一組安裝腔(33)，每組所述安裝腔(33)均開設在安裝塊(26)相對應的兩側內壁上，每組所述安裝腔(33)內均設置有一組電動伸縮桿(34)。

9.根據權利要求8所述的用于污水處理的液體菌種噴灑裝置，其特征在于：每組所述電動伸縮桿(34)的輸出端上均安裝有一組弧形夾板(35)，每組所述弧形夾板(35)均位于安裝腔(33)內，所述第二電動閥門(20)、高壓噴頭(24)、電動推桿(25)、第二電機(28)、步進電機(30)和電動伸縮桿(34)均與控制面板(8)電性連接。

技術總結
本技術涉及液體菌種噴灑裝置領域，特別涉及一種用于污水處理的液體菌種噴灑裝置。包括底板，所述底板的正上方設置有混合箱，所述混合箱的底部中心處連通有運輸管，所述運輸管上固定套接有第二電動閥門，所述運輸管的另一端連通有連接箱，所述連接箱遠離運輸管的一側壁底部邊緣處等間距連通有若干組軟管，所述軟管的另一端連通有儲水桶，所述儲水桶的另一端安裝有高壓噴頭，所述底板的頂部邊緣中心處安裝有電動推桿，所述電動推桿的輸出端上安裝有安裝塊，所述安裝塊的頂部中心處開設有空槽，所述空槽內設置有第二電機。本實施例起到了調節效果，降低了局限性的同時提高了工作效率，提高了實用性。

技術研發人員：李鋒,曾慶輝
受保護的技術使用者：江西調水人生態環境工程有限公司
技術研發日：20240709
技術公布日：2025/4/28
