本發明涉及廢棄物處理設備，尤其涉及一種固態廢棄物自動處理設備。

背景技術：

1、隨著城市化進程的加快，生活垃圾的產生量日益增加，如何高效地處理生活垃圾成為亟待解決的問題。當前，針對生活垃圾的處理技術主要集中在分揀和破碎兩大環節。為了提高處理效率，通常會采用破碎裝置和分選裝置相結合的方式。然而，實現固態廢棄物的自動分類仍然是一個技術難點。

2、因此，針對固態廢棄物自動處理設備，如何實現固態廢棄物的自動分類成為當前技術背景下的一個重要問題。

技術實現思路

1、本發明的目的在于提供一種固態廢棄物自動處理設備，旨在實現固態廢棄物的自動分類。

2、為達此目的，本發明采用以下技術方案：

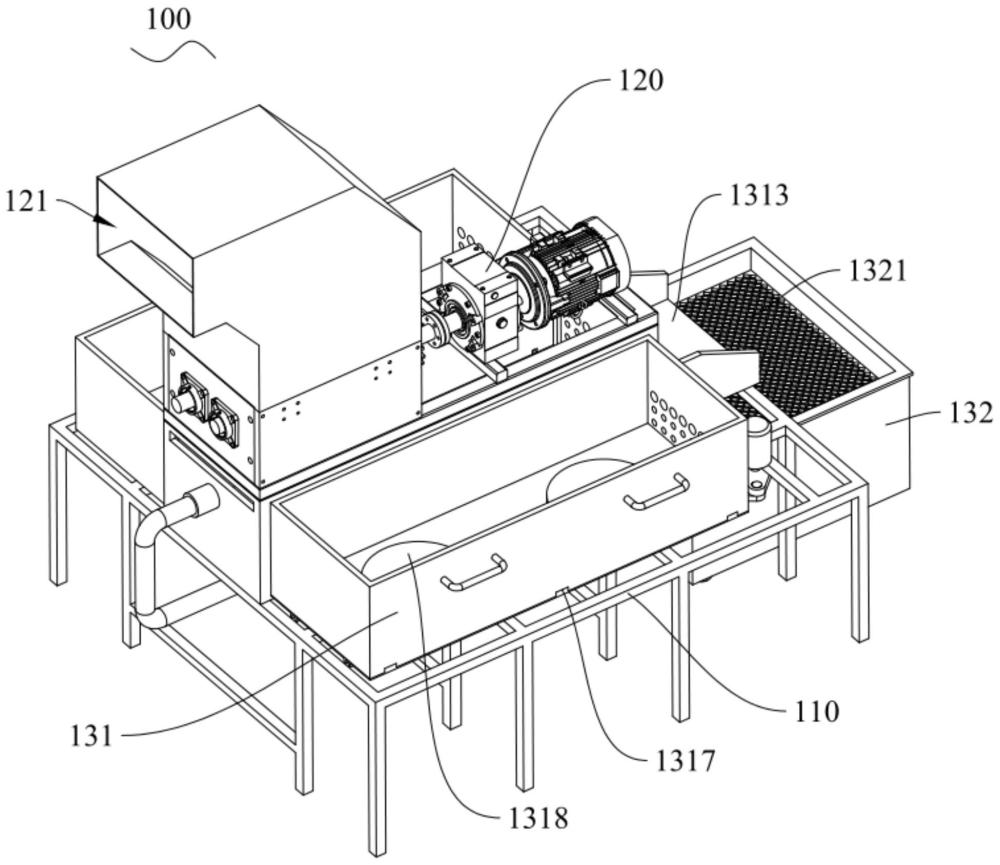

3、一種固態廢棄物自動處理設備，用于處理固態垃圾；包括破碎裝置以及清洗裝置；

4、所述破碎裝置具有進料口，所述進料口用于接收所述固態垃圾，所述破碎裝置能夠使所述固態垃圾粉碎為固態廢棄物顆粒；

5、所述清洗裝置包括清洗倉、過濾倉以及水泵，

6、所述清洗倉設于所述破碎裝置的下方，用于接收粉碎后的固態垃圾；所述過濾倉用于盛裝清洗后的污水，所述過濾倉的上方設置有第一濾網；

7、所述水泵具有第一進水口、第二進水口以及排水口，所述第一進水口和所述排水口分別與所述過濾倉和所述清洗倉連接，所述第一進水口用于將所述過濾倉中的液體抽入所述清洗倉，所述第二進水口用于連通水源；所述清洗倉在相對所述水泵排水口的下方還形成有排污結構，液體通過所述排污結構能夠在經過所述第一濾網后將污水排至所述過濾倉。

8、在一實施例中，所述排污結構包括在所述清洗倉側壁形成的排污孔以及相對所述排污孔設置的導向槽，所述導向槽能夠?qū)⑺雠盼劭着懦龅奈鬯龑?dǎo)排放至所述過濾倉。

9、在一實施例中，所述排污孔的數量為多個，且多個所述排污孔陣列設置，且所述排污孔的外形尺寸朝上逐漸增大。

10、在一實施例中，所述排污結構還包括閘門；

11、所述清洗倉靠近所述排污孔的一側設置有限位導槽，所述閘門能夠相對所述限位導槽滑動；

12、所述閘門設置有與所述排污孔對應設置的導通孔，所述導通孔與所述排污孔配合。

13、在一實施例中，所述清洗倉內安裝有電磁吸盤，所述電磁吸盤用于吸附所述固態廢棄物顆粒中的導磁性物質。

14、在一實施例中，還包括機架以及分揀裝置；

15、所述清洗倉能夠相對所述機架在第一方向移動；

16、所述分揀裝置包括振動板以及驅動組件，所述驅動組件固定于所述機架，所述驅動組件能夠驅動所述振動板相對所述機架在第二方向往復移動；

17、所述振動板設置有限位筋，所述清洗倉的底部設置有限位槽，所述限位槽與所述限位筋能夠在第二方向限位配合。

18、在一實施例中，所述驅動組件包括電機、曲柄件以及連桿，所述電機固定于所述機架，所述連桿的一端與所述曲柄件的端部轉動連接，所述連桿的另一端與所述振動板轉動連接，所述電機帶動所述曲柄件轉動能夠使所述振動板相對所述機架在第二方向往復移動。

19、在一實施例中，所述清洗倉的數量至少為兩個；在一個所述清洗倉移動至所述振動板時，另一個所述清洗倉能夠放置在所述破碎裝置的下方。

20、本發明還提出一種固態廢棄物自動處理方法，應用于如上任意一種所述的固態廢棄物自動處理設備；

21、所述方法包括步驟：

22、將固態廢棄物經由進料口進入破碎裝置，破碎裝置將固態廢棄物粉碎成固態廢棄物顆粒；

23、所述固態廢棄物顆粒落入清洗倉，清洗倉側向設有用于排放污水的排污結構；

24、使用水泵通過第一進水口或第二進水口將水注入清洗倉，對固態廢棄物顆粒進行清洗，以使所述固態廢棄物顆粒中密度較小的物質和可溶性物質隨水流通過排污結構，經過第一濾網流入過濾倉，以實現所述固體廢棄物的初步分類。

25、進一步地，所述排污結構還包括閘門，所述閘門用于排污控制；

26、過濾倉內的污水經過第一濾網過濾后，以去除大部分固體顆粒；

27、關閉所述閘門，將過濾后的污水在所述過濾倉內沉淀后，將固態沉淀物上方的液體通過第一進水口送入清洗倉，以使液體實現循環利用。

28、與現有技術相比，本發明具有以下有益效果：

29、本發明技術方案通過設置破碎裝置和清洗裝置實現了固態廢棄物的初次分揀，具體地，在固態廢棄物破碎后，通過使用水泵，在清洗倉內加入大量液體，液體沖洗廢棄物，使得一部分廢棄物得到溶解，一部分質量較輕的廢棄物通過所述排污結構流至所述第一濾網，從而實現固定廢棄物的初步分揀。因此本發明技術方案實現了固態廢棄物的自動分類。還可以理解的是，所述過濾倉的設置能夠?qū)崿F(xiàn)清洗用水的循環使用，有利于節約資源。

技術特征：

1.一種固態廢棄物自動處理設備，用于處理固態垃圾；其特征在于，包括破碎裝置以及清洗裝置；

2.根據權利要求1所述的固態廢棄物自動處理設備，其特征在于，所述排污結構包括在所述清洗倉側壁形成的排污孔以及相對所述排污孔設置的導向槽，所述導向槽能夠?qū)⑺雠盼劭着懦龅奈鬯龑?dǎo)排放至所述過濾倉。

3.根據權利要求2所述的固態廢棄物自動處理設備，其特征在于，所述排污孔的數量為多個，且多個所述排污孔陣列設置，且所述排污孔的外形尺寸朝上逐漸增大。

4.根據權利要求3所述的固態廢棄物自動處理設備，其特征在于，所述排污結構還包括閘門；

5.根據權利要求2所述的固態廢棄物自動處理設備，其特征在于，所述清洗倉內安裝有電磁吸盤，所述電磁吸盤用于吸附所述固態廢棄物顆粒中的導磁性物質。

6.根據權利要求5所述的固態廢棄物自動處理設備，其特征在于，還包括機架以及分揀裝置；

7.根據權利要求6所述的固態廢棄物自動處理設備，其特征在于，所述驅動組件包括電機、曲柄件以及連桿，所述電機固定于所述機架，所述連桿的一端與所述曲柄件的端部轉動連接，所述連桿的另一端與所述振動板轉動連接，所述電機帶動所述曲柄件轉動能夠使所述振動板相對所述機架在第二方向（v2）往復移動。

8.根據權利要求6所述的固態廢棄物自動處理設備，其特征在于，所述清洗倉的數量至少為兩個；在一個所述清洗倉移動至所述振動板時，另一個所述清洗倉能夠放置在所述破碎裝置的下方。

9.一種固態廢棄物自動處理方法，其特征在于，應用于如權利要求1至8任意一種所述的固態廢棄物自動處理設備；

10.根據權利要求9所述的固態廢棄物自動處理方法，其特征在于，在投入垃圾后，判斷過濾倉的水位是否高于第一預設位置；其中，判斷過濾倉的水位采用水位傳感器；

技術總結
本發明公開了一種固態廢棄物自動處理設備，用于處理固態垃圾；包括破碎裝置，破碎裝置具有進料口，進料口用于接收固態垃圾，破碎裝置能夠使固態垃圾粉碎為固態廢棄物顆粒；清洗倉設于破碎裝置的下方，用于接收粉碎后的固態垃圾；過濾倉用于盛裝清洗后的污水，過濾倉的上方設置有第一濾網；水泵具有第一進水口、第二進水口以及排水口，第一進水口和排水口分別與過濾倉和清洗倉連接，第一進水口用于將過濾倉中的液體抽入清洗倉，第二進水口用于連通水源；清洗倉在相對水泵排水口的下方還形成有排污結構，液體通過排污結構能夠在經過第一濾網后將污水排至過濾倉。本發明旨在實現固態廢棄物的自動分類。

技術研發人員：伍楊,包冬冬,孫偉民,樂樂,彭燕,唐逸龍,張同慶,楊小波,陳海杰
受保護的技術使用者：深圳市綠環再生資源開發有限公司
技術研發日：
技術公布日：2025/4/28
