本發明涉及局部放電監測，尤其是涉及一種多場景局部放電監測預警方法及監測裝置。

背景技術：

1、局部放電監測是一種用于檢測電氣設備中局部放電現象的技術手段，局部放電現象是指在電氣設備的絕緣系統中，由于電場的局部集中，存在局部區域的電場強度可能會超過絕緣介質的擊穿場強的現象。

2、局部放電通常是電氣設備絕緣性能下降的早期表現，通過在需要檢測的設備上安裝能夠?qū)崿F(xiàn)監測局部放電情況的局部放電監測裝置，通過局部放電監測裝置以監測設備的參數變化情況，從而能夠知曉設備的局部放電情況，可以在設備出現嚴重故障之前發現問題，并通知操作人員進行處理。當局部放電監測裝置的監測數據出現異常時，操作人員通常先經過數據對比后確定局部放電監測裝置的異常情況再進行處理。

3、當局部放電監測裝置的監測數據出現異常時，操作人員需要先經過數據對比后確定局部放電監測裝置的異常情況，導致操作人員不容易及時知曉局部放電監測裝置出現異常，且不容易及時對局部放電的現象進行處理，有待改進。

技術實現思路

1、為了能夠及時對局部放電的現象進行處理，本發明提供一種多場景局部放電監測預警方法及監測裝置。

2、第一方面，本發明提供一種多場景局部放電監測預警方法，采用如下的技術方案：

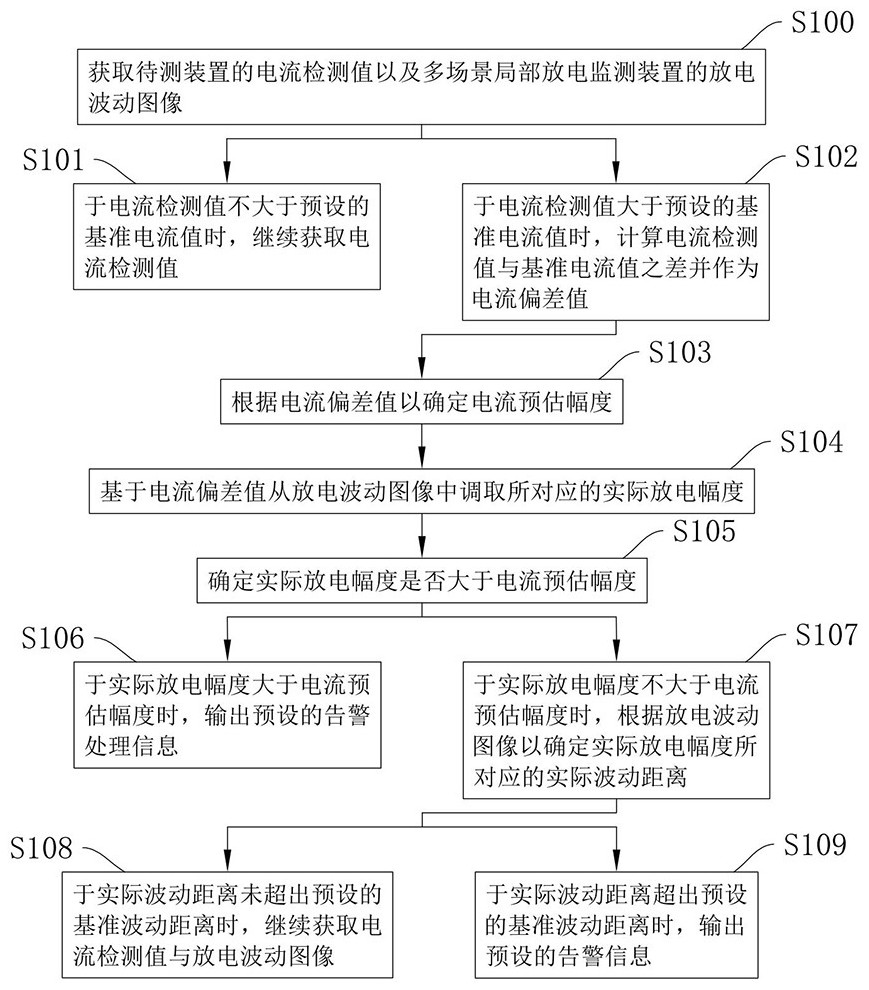

3、一種多場景局部放電監測預警方法，包括：

4、獲取待測裝置的電流檢測值以及多場景局部放電監測裝置的放電波動圖像；

5、于電流檢測值大于預設的基準電流值時，計算電流檢測值與基準電流值之差并作為電流偏差值；

6、根據電流偏差值以確定電流預估幅度；

7、基于電流偏差值從放電波動圖像中調取所對應的實際放電幅度；

8、確定實際放電幅度是否大于電流預估幅度；

9、于實際放電幅度大于電流預估幅度時，繼續獲取電流檢測值與放電波動圖像；

10、于實際放電幅度不大于電流預估幅度時，根據放電波動圖像以確定實際放電幅度所對應的實際波動距離；

11、于實際波動距離超出預設的基準波動距離時，輸出預設的告警信息。

12、通過采用上述技術方案，通過待測裝置所對應電流的幅度與多場景局部放電監測裝置所對應檢測電流的幅度進行對比，從而能夠知曉多場景局部放電監測裝置是否出現異常，進而提高檢測待測裝置的局部放電情況的準確性以及時對局部放電的現象進行處理。

13、可選的，還包括輸出預設的告警信息之前的方法：

14、獲取多場景局部放電監測裝置的圖像檢測信息；

15、根據圖像檢測信息與預設的放電裝置特征以確定實際安裝位置；

16、確定實際安裝位置是否落入預設的基準安裝范圍內；

17、于實際安裝位置落入基準安裝范圍內時，繼續輸出預設的告警處理信息；

18、于實際安裝位置未落入基準安裝范圍內，計算實際安裝位置與基準安裝范圍之間最小的距離以確定復位向量距離；

19、根據復位向量距離通過預設的復位方法控制多場景局部放電監測裝置進行復位。

20、通過采用上述技術方案，通過對多場景局部放電監測裝置安裝的位置進行了解，并對多場景局部放電監測裝置以復位方法進行復位，從而能夠不容易使多場景局部放電監測裝置存在因位置偏移而出現參數檢測誤差的情況，進而提高檢測待測裝置的局部放電情況的準確性以及時對局部放電的現象進行處理。

21、可選的，預設的復位方法包括：

22、獲取多場景局部放電監測裝置的裝置規格；

23、根據裝置規格以調取基準重量值；

24、根據基準重量值以確定磁力調整功率；

25、根據實際安裝位置以確定多場景局部放電監測裝置與地面之間的直線距離作為豎直移動距離；

26、確定復位向量距離是否為正值；

27、若復位向量距離為正值時，并于豎直移動距離與基準安裝范圍交匯時，根據豎直移動距離與基準安裝范圍以確定各個交匯點，并將與實際安裝位置最近的交匯點定義為選定交匯點；

28、根據選定交匯點與豎直移動距離以確定選定移動距離；

29、根據磁力調整功率輸出至預設于多場景局部放電監測裝置上的磁吸裝置以控制移動，并于實際安裝位置與選定交匯點重合時，輸出預設的基準功率至磁吸裝置。

30、通過采用上述技術方案，通過改變多場景局部放電監測裝置上磁吸裝置的磁力，使多場景局部放電監測裝置通過自身的重力向下滑移至基準安裝范圍內，從而能夠不容易使多場景局部放電監測裝置存在因位置偏移而出現參數檢測誤差的情況。

31、可選的，預設的復位方法還包括：

32、若復位向量距離不為正值，根據基準重量值與基準功率以確定吸風功率；

33、根據吸風功率與磁力調整功率以確定吸風調整功率；

34、根據復位向量距離以確定復位方向；

35、根據吸風功率與復位向量距離以確定移動時間；

36、根據吸風功率與復位方向控制預設的風力輸出裝置運行，并于風力輸出裝置運行的時間達到移動時間時，控制磁吸裝置以預設的基準功率運行且控制風力輸出裝置停止運行。

37、通過采用上述技術方案，通過風力輸出裝置對多場景局部放電監測裝置進行吸附以控制多場景局部放電監測裝置的移動方向以及控制多場景局部放電監測裝置移動至基準安裝范圍內，從而能夠不容易使多場景局部放電監測裝置存在因位置偏移而出現參數檢測誤差的情況。

38、可選的，控制風力輸出裝置停止運行之后的方法包括：

39、獲取多場景局部放電監測裝置的周圍環境圖像；

40、根據周圍環境圖像以框選出預設的人物特征所對應的圖像作為人物檢測圖像；

41、根據人物檢測圖像以確定人物位置與人物形狀；

42、根據人物位置與實際安裝位置以計算出間隔距離；

43、確定間隔距離是否小于預設的基準安全距離；

44、于間隔距離小于預設的基準安全距離時，根據人物檢測圖像以確定人物檢測信息；

45、于人物檢測信息未錄入預設的人像數據庫時，根據人物位置控制預設的遮擋裝置進行遮擋直至周圍環境圖像內未出現人物檢測信息；

46、于間隔距離不小于預設的基準安全距離時，根據人物檢測圖像與預設的單位時間以更新人物位置與人物形狀；

47、根據更新前后的人物位置以確定人物移動方向；

48、于人物移動方向不為預設的基準移動方向時，根據更新前后的人物形狀以確定人物向量移動距離；

49、根據人物向量移動距離以更新人物移動方向；

50、根據更新后的人物移動方向輸出預設的提示信息，并于單位時間后，根據更新后的人物位置控制遮擋裝置進行遮擋直至周圍環境圖像內未出現人物檢測信息。

51、通過采用上述技術方案，通過了解多場景局部放電監測裝置周圍人物的情況，并對基準安全距離內的人物進行提示遮擋，且輸出提示信息以對靠近多場景局部放電監測裝置的非相關人員進行提示，從而能夠不容易出現非相關人員碰撞多場景局部放電監測裝置導致位置偏移而出現參數檢測誤差的情況。

52、可選的，控制風力輸出裝置停止運行之后的方法包括：

53、獲取多場景局部放電監測裝置的當前位置以及當前時間；

54、根據當前位置與當前時間以確定太陽位置；

55、根據周圍環境圖像以框選預設的玻璃窗特征所對應圖像的位置作為玻璃窗位置與玻璃窗規格；

56、計算玻璃窗位置與實際安裝位置之間水平的直線距離作為照射距離；

57、根據玻璃窗規格、照射距離以及太陽位置以確定照射區域；

58、于實際安裝位置落入照射區域時，獲取多場景局部放電監測裝置的實際溫度值；

59、于實際溫度值達到預設的基準溫度值時，根據照射區域與實際安裝位置以確定遮擋位置；

60、根據遮擋位置控制預設的遮擋裝置進行遮擋。

61、通過采用上述技術方案，通過了解太陽的位置以及多場景局部放電監測裝置周圍的情況以得到太陽的照射區域，并于實際安裝位置落入照射區域內，且實際溫度值大于基準溫度值時，控制遮擋裝置對太陽進行遮擋，從而能夠不容易使多場景局部放電監測裝置因溫度而產生參數偏差的情況，進而提高檢測待測裝置的局部放電情況的準確性，并且能夠及時對局部放電的現象進行處理。

62、可選的，控制預設的遮擋裝置進行遮擋之后的方法包括：

63、獲取多場景局部放電監測裝置的周圍濕度值；

64、于周圍濕度值大于預設的基準濕度值時，根據遮擋位置與實際安裝位置以確定遮擋距離；

65、根據遮擋距離與預設的遮擋規格以確定遮擋陰影面積；

66、根據裝置規格以確定裝置面積；

67、根據裝置面積與遮擋陰影面積以確定傾斜角度；

68、根據傾斜角度控制遮擋裝置進行傾斜，并根據預設的單位時間以更新周圍濕度值；

69、計算更新前后的周圍濕度值之差并作為濕度偏差值；

70、根據濕度偏差值與單位時間以確定濕度偏差速度；

71、于濕度偏差速度為遞增時，根據濕度偏差速度以確定吹風功率，并根據吹風功率控制預設的風力輸出裝置對多場景局部放電監測裝置進行吹風。

72、通過采用上述技術方案，當周圍濕度值大于基準濕度值時，通過控制遮擋裝置傾斜使太陽最大程度照射多場景局部放電監測裝置的周圍以減少多場景局部放電監測裝置周圍的濕度值，并控制風力輸出裝置進行吹風使多場景局部放電監測裝置的周圍空氣流通，從而不容易使多場景局部放電監測裝置因濕度而產生參數偏差的情況。

73、可選的，確定吹風功率之前的方法包括：

74、確定濕度偏差速度是否小于預設的基準遞增速度；

75、于濕度偏差速度小于基準遞增速度時，繼續輸出吹風功率；

76、于濕度偏差速度不小于基準遞增速度時，根據周圍環境圖像與預設的濕度特征以確定濕度分布位置；

77、根據濕度分布位置與實際安裝位置以確定基準飛濺距離；

78、根據基準飛濺距離以確定基準飛濺弧度；

79、根據周圍環境圖像與預設的水滴特征以確定水滴飛濺弧度；

80、于水滴飛濺弧度大于基準飛濺弧度時，根據濕度分布位置以確定遮擋飛濺位置；

81、根據遮擋飛濺位置、照射區域以及實際安裝位置以確定傾斜調整角度；

82、根據傾斜調整角度與遮擋飛濺位置以調整遮擋裝置。

83、通過采用上述技術方案，通過了解多場景局部放電監測裝置周圍的水滴飛濺情況，并控制遮擋裝置在遮擋太陽的同時對飛濺的水滴進行遮擋，從而不容易使多場景局部放電監測裝置因濕度而產生參數偏差的情況。

84、可選的，吸風功率的確定方法包括：

85、fs=fnet-k×i×n×a×μ+mg，fnet為操作人員設定的吸附多場景局部放電監測裝置所需要的力，fs為吸風功率所對應的吸風力度，k為基準功率所對應磁力的比例常數，i是指基準功率所對應通過磁吸裝置的電流，n是指磁吸裝置的線圈匝數，a為磁吸裝置的面積，μ為磁吸裝置的磁導率，m為多場景局部放電監測裝置的基準重量值，g為重力加速度。

86、通過采用上述技術方案，通過基準重量值與基準功率以計算出吸風功率，從而能夠更精確地控制風力輸出裝置運行，進而能夠在對多場景局部放電監測裝置進行吸風時減少能源的消耗。

87、第二方面，本技術提供一種多場景局部放電監測裝置，采用如下的技術方案：

88、一種多場景局部放電監測裝置，包括：

89、獲取裝置，用于獲取電流檢測值、放電波動圖像、圖像檢測信息、裝置規格、周圍環境圖像、當前位置、當前時間、實際溫度值以及周圍濕度值；

90、存儲器，用于存儲一種多場景局部放電監測預警方法的程序；

91、處理器，用于加載執行且實現存儲器中所存儲的程序。

92、綜上所述，本技術包括以下至少一種有益技術效果：

93、1.通過待測裝置所對應電流的幅度與多場景局部放電監測裝置所對應檢測電流的幅度進行對比，從而能夠知曉多場景局部放電監測裝置出現異常的情況，進而提高檢測待測裝置的局部放電情況的準確性以及時對局部放電的現象進行處理；

94、2.通過對多場景局部放電監測裝置安裝的位置進行了解，并對多場景局部放電監測裝置以復位方法進行復位，從而能夠不容易使多場景局部放電監測裝置存在因位置偏移而出現參數檢測誤差的情況，進而提高檢測待測裝置的局部放電情況的準確性以及時對局部放電的現象進行處理；

95、3.當周圍濕度值大于基準濕度值時，通過控制遮擋裝置傾斜使太陽最大程度照射多場景局部放電監測裝置的周圍以減少多場景局部放電監測裝置周圍的濕度值，并控制風力輸出裝置進行吹風使多場景局部放電監測裝置的周圍空氣流通，從而能夠不容易使多場景局部放電監測裝置因濕度而產生參數偏差的情況。
